Shield GSM Arduino XEAA00202 pour prototypage et développement Images
Shield GSM Arduino XEAA00202 pour prototypage et développement
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Prix :
64,34 €
TTC
Dont 0,01 € d'eco-participation

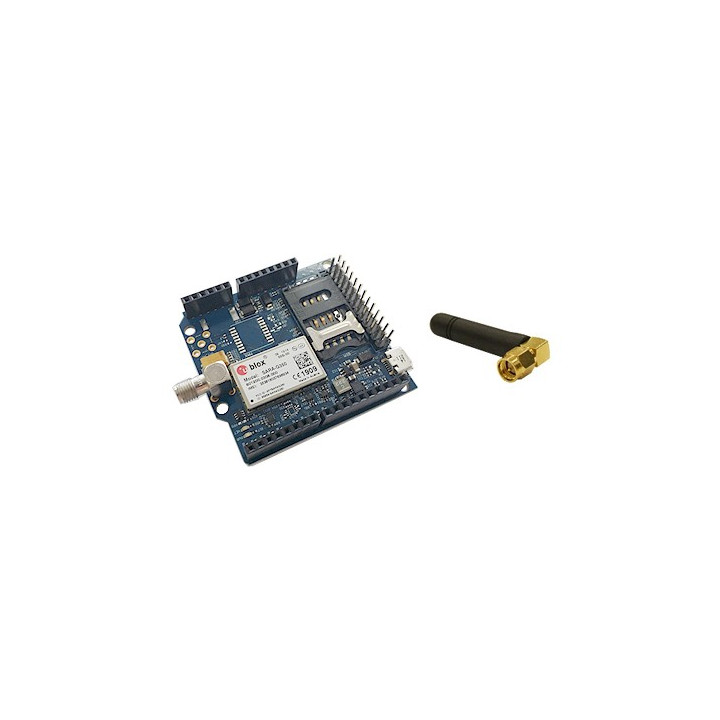

Destiné à être utilisé sur les plateformes Arduino®, mbed et raspberry Pi, ce Shield (livré avec son antenne) intègre un module GSM de type SARA-G350-0xS (u-blox™).
Idéalement conçue pour le développement d'applications de transmission de données, la platine dispose d'un connecteur SMA permettant de recevoir une mini antenne GSM coudée (livrée).
La platine dispose d'une implantation compatible avec le standard Shield arduino® (la rendant ainsi compatible avec de nombreux produits). Un connecteur mâle est également disponible afin de pouvoir y brancher une nappe vous permettant également d'utiliser la platine sur une base raspberry pi™. La platine peut également être utilisée sur uneplatine "EA-QSB-018" (voir dans la colonne de droite).
Caractéristiques de la partie GSM:
- Module SARA-G350-0xS GSM/GPRS (2.5G) de u-Blox™
- Modèle Quad-band
- Interface via port UART + Interface POWER_ON via GPIO
Autres caractéristiques:
- Connecteur micro USB (câble non livré)
- Connecteur pour carte SIM (carte non livrée)
- Connecteur pour carte SIM (carte non livrée)
- Entrée antennes sur connecteur SMA
- Nécessite une alimentation externe 5 à 12 V / 1 A - Peut être alimenté via les broches Shield arduino®, le connecteur Raspberry Pi™ ou le connecteur USB
Cette platine d'évaluation est uniquement destinée au prototypage et à l'étude des modules GSM/GPRS. Cette dernière n'est pas conçue, ni autorisée pour le développement de système d'alarme de quelque nature soit-ils. La platine n'est également pas protégée conte les phénomènes ESD (décharges électrostatiques), veuillez donc la manipuler avec précautions.
- Nécessite une alimentation externe 5 à 12 V / 1 A - Peut être alimenté via les broches Shield arduino®, le connecteur Raspberry Pi™ ou le connecteur USB
Cette platine d'évaluation est uniquement destinée au prototypage et à l'étude des modules GSM/GPRS. Cette dernière n'est pas conçue, ni autorisée pour le développement de système d'alarme de quelque nature soit-ils. La platine n'est également pas protégée conte les phénomènes ESD (décharges électrostatiques), veuillez donc la manipuler avec précautions.
-
Note d'applicationTélécharger
-
Datasheet du moduleTélécharger
-
Note d'application #1Télécharger
