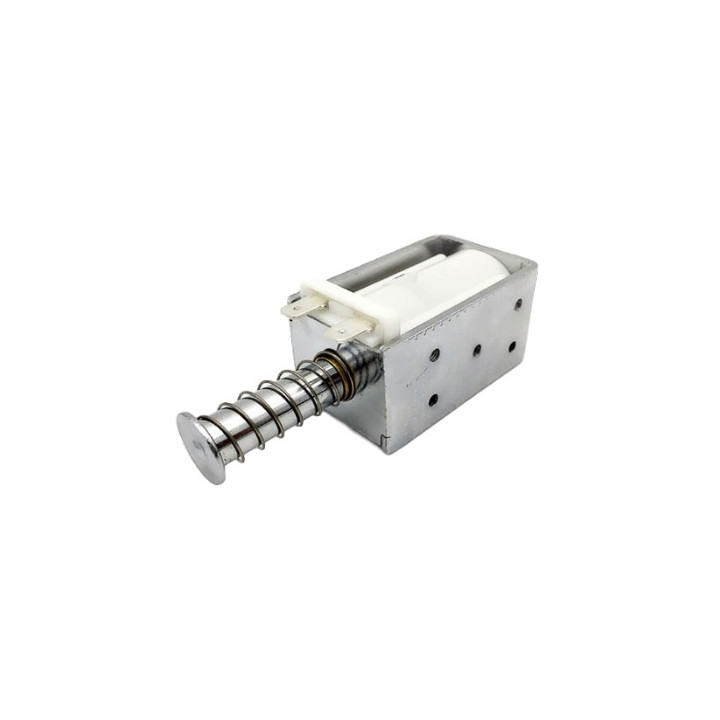

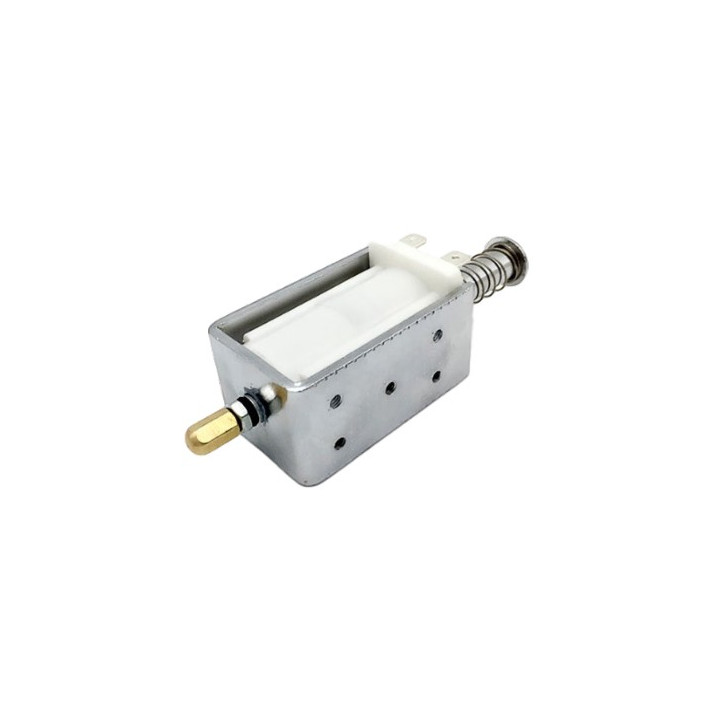

Super solénoïde - électro-aimant Push 12 V très grande course

Extrêmement recherché pour la grande course réalisée par sa tige lors de son utilisation (32 mm), cet actionneur solénoïde (électro-aimant) linéaire à châssis ouvert type poussant (Push) avec ressort de rappel est prévu pour fonctionner sous 12 V.


Caractéristique:

• Alimentation: 12 Vcc
• Consommation: 4,2  A
• Puissance: 48 W
• Type: Push
• Course: 32 mm
• Durée d'activation max: 2 s (sous peine d'échauffement et d’endommagement)
• Duty cycle: 10 % (*)
• Force max.: 2500 g
• Dimensions: 120 x 34 x 38,5 mm
• Sortie sur fils (19 cm)
• Poids: 364  g


(*) Note: Le duty cycle (ou cycle de service) est un pourcentage qui indique le temps pendant lequel le solénoïde doit être alimenté par rapport à une période donnée.

Pourquoi respecter le duty cycle ?
Les solénoïdes contiennent une bobine qui chauffe lorsqu'ils sont sous tension. Si on les alimente en continu, cette chaleur peut devenir excessive et endommager la bobine. En respectant la valeur duty cycle, on permet au solénoïde de refroidir entre les phases d’alimentation et ainsi d’éviter sa surchauffe et sa destruction.

Comment fonctionne le duty cycle ?

Le duty cycle est défini comme :

Duty cycle = ( temps d’alimentation / période totale ) × 100

Ainsi un duty cycle de 10% signifie que le solénoïde doit être alimenté seulement 10% du temps, et éteint 90% du temps.

Exemple pour un duty cycle de 10%, si la période totale d'utilisation est de 10 secondes, alors :
Le solénoïde doit être alimenté pendant 1 seconde, puis éteint pendant 9 secondes.
