Carte de pilotage I2C 8 canaux pour solénoïdes ADA6318

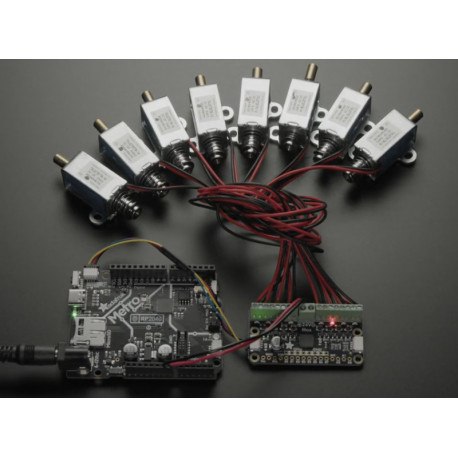

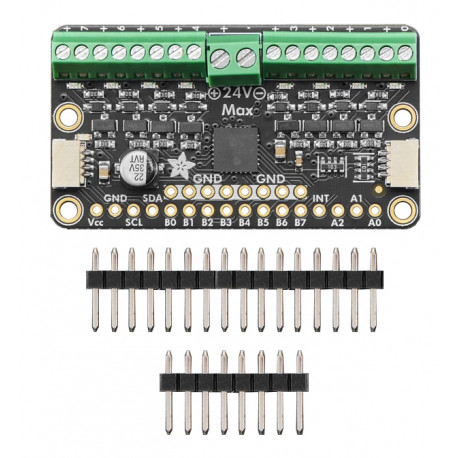

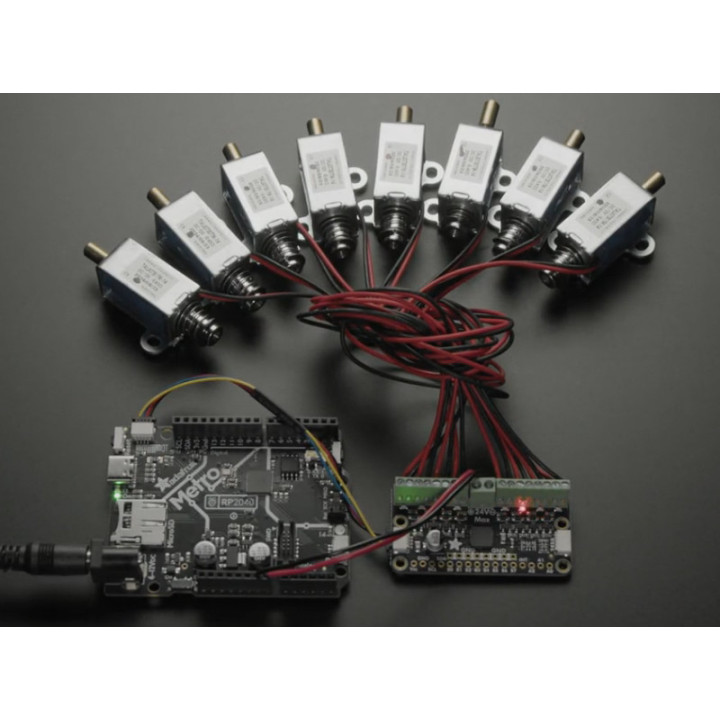

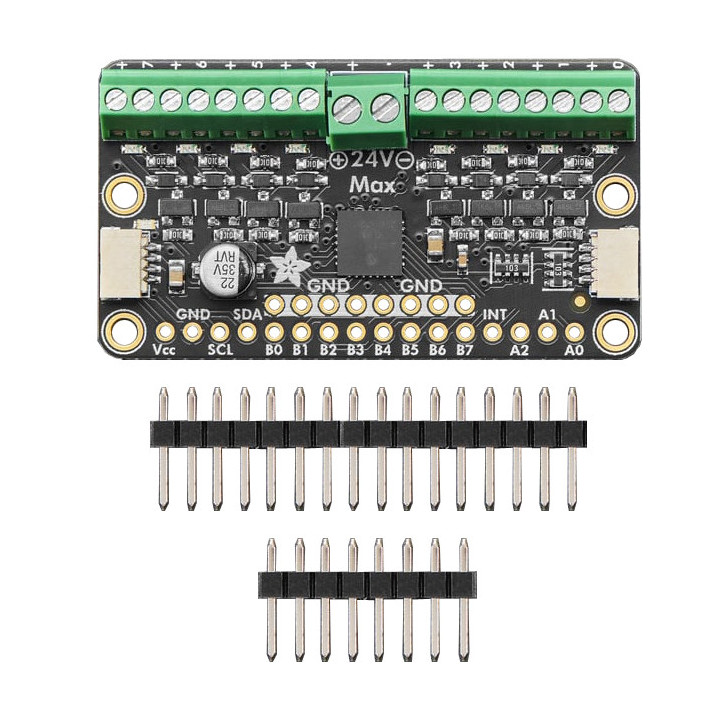

Livré avec des connecteurs mâles au pas de 2,54 mm (à souder par vos soins), cette platine drivers de chez Adafruit avec connecteurs STEMMA QT / Qwiic permet de piloter jusqu'à 8 solénoïdes depuis l'interface I2C d'un microcontrôleur (Arduino, Raspberry Pi, etc...).

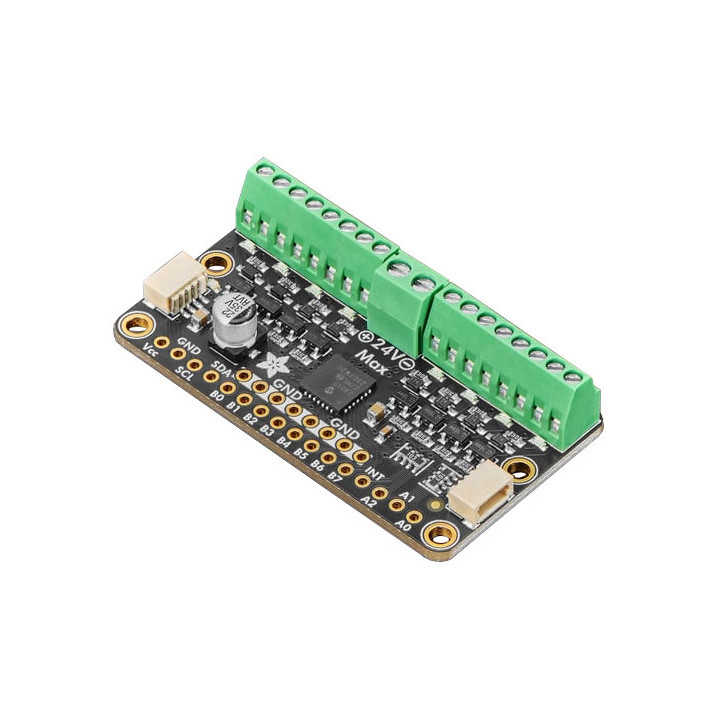

Pilote de Solénoïdes I2C 8 Canaux Adafruit

La platine drivers de solénoïdes I2C 8 canaux est une carte de commande compacte et puissante, idéale pour piloter plusieurs solénoïdes facilement, sans soudure ni câblage complexe. Il est conçu autour d'un MCP23017, permettant de contrôler jusqu’à 8 solénoïdes simultanément via une interface I2C.

Chaque canal de sortie est équipé d’un transistor MOSFET N-Channel AO3406, capable de gérer jusqu’à 30 V (Vds) et 3,6 A en crête et d’une diode de protection contre les surtensions induites. Une LED rouge est associée à chaque canal pour indiquer visuellement l’activation du solénoïde.

Grâce à l’I2C, cette carte est parfaite pour les microcontrôleurs ayant peu de broches disponibles. L'alimentation des solénoïdes se fait via un bornier central (3 V à 24 V DC) et chaque solénoïde se connecte simplement à un bornier dédié. Le côté positif va à l’alimentation, le côté négatif est relié à la masse via le MOSFET lors de l’activation.

Le MCP23017 offre 16 broches GPIO au total : les 8 premières sont utilisées pour les solénoïdes, tandis que les 8 restantes (port B) peuvent servir à d’autres usages, comme des entrées de boutons ou la commande de LEDs (non livrées).

Pour les projets plus complexes, jusqu’à 8 cartes peuvent être chaînées via les broches d’adressage I2C, permettant de gérer jusqu’à 64 solénoïdes sur un seul bus I2C.

Ce module est compatible avec les niveaux logiques 3 V et 5 V, ce qui le rend utilisable avec des plateformes variées, comme les cartes Arduino, Raspberry Pi, et bien d’autres. Les connecteurs STEMMA QT / Qwiic permettent un branchement rapide et sécurisé sans soudure, facilitant l'intégration dans un projet existant. La carte est aussi compatible avec les capteurs Grove ou d'autres systèmes I2C similaires.

Note : le câble QT n’est pas fourni mais est disponible séparément.


Caractéristiques:
- Carte de pilotage de solénoïdes
- Alimentation (solénoïdes) : 3 à 24 VCC
- 8 canaux (via MOSFET-N) A03406
- 8 led d'état
- Interface I2C (MCP23017)
- Niveaux logiques: Compatibles 3,3V et 5V
- Raccordement sur borniers à vis
- Dimensions: 51,0 x 28,0 x 10,2 mm
- Poids: 10,7 g
