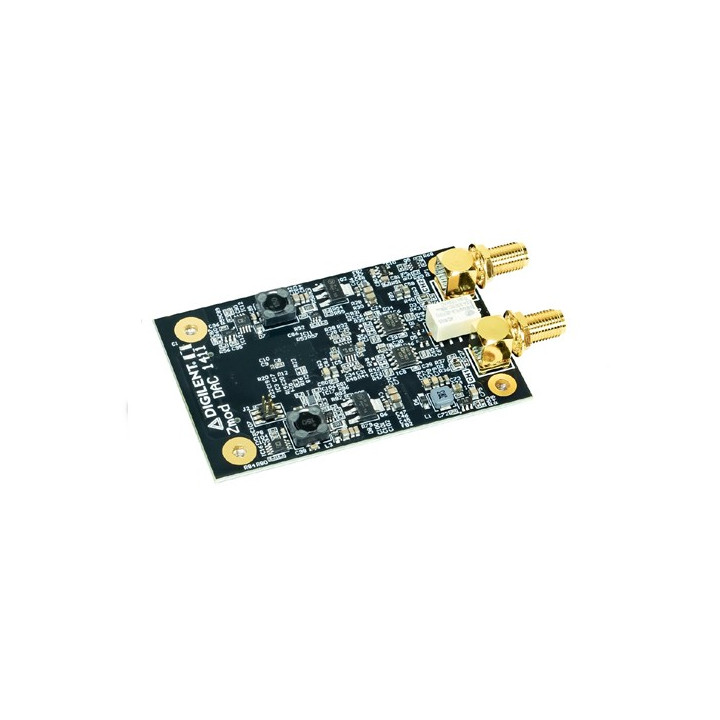

Le module convertisseur N/A Zmod DAC 1411 compatible SYZYGY

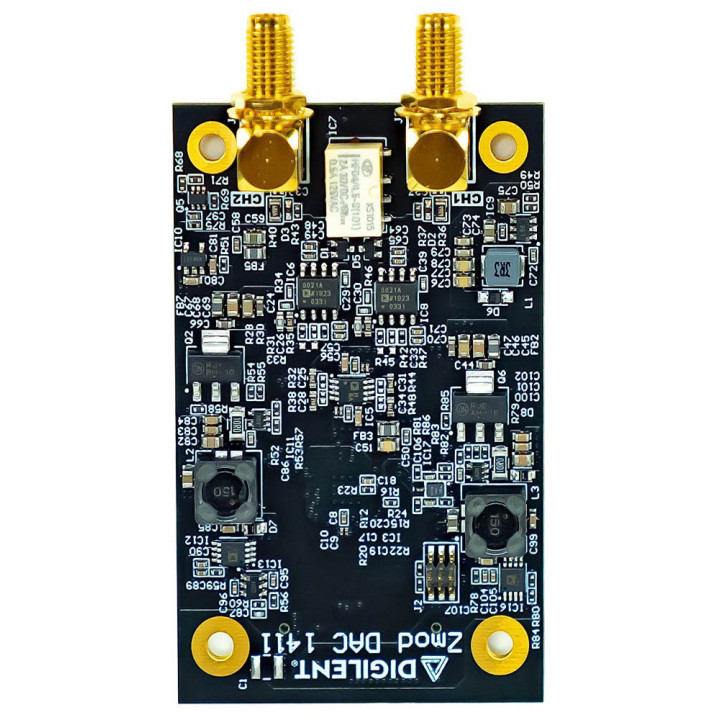

Le module convertisseur N/A Zmod DAC 1411 vue de dessus
    Le module convertisseur N/A Zmod DAC 1411 compatible SYZYGY
    Le module convertisseur N/A Zmod DAC 1411 vue de dessus
    TRENZ-30028
    Peu de pièces en stock
    111,60 € TTC
    93,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    La carte Zmod DAC 1411 est l'un des premiers modules d'extension compatibles SYZYGY de Digilent. Cette carte est équipée d'un convertisseur double canal haute vitesse / faible consommation AD9717 d'Analog Device™ de type numérique/analogique 14 bits (125 MS/s).

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    La norme SYZYGY offre une interface numérique dotée d'une vitesse et d'une bande passante beaucoup plus élevée que les modules Pmods tout en disposant d'un facteur de forme beaucoup plus petit et moins coûteux que les cartes au format FMC, permettant à l'utilisateur de configurer une carte de développement FPGA avec les bonnes entrées/sorties pour son application.

    La carte Zmod DAC 1411 peut générer deux signaux simultanément (50 Ω, ± 5 V, single-end, 14 bits, 100 ms/s, 40 MHz + bande passante). Ces sorties analogiques sont accessibles via 2 connecteurs SMA (nous proposons un câble de raccordement optionnel en haut à droite de cette page, lesuel vous permettra de relier ces signaux sur vos circuits).

    Lorsqu'elle est couplée à une carte support telle que le modèle Eclypse Z7 ou Genesys ZU, cette combinaisons servira de plate-forme de prototypage puissante pour l'instrumentation, le contrôle de systèmes fonctionnant à grande vitesse et systèmes SDR.

    En utilisant la carte Zmod DAC 1411, les ingénieurs pourront passer plus de temps sur les aspects analytiques et la gestion système de leur application plutôt que d'avoir à se concentrer sur les interactions au niveau hardware.


    Documentations:
    Datasheet de la carte


    Liens démo / projets:
    Guide de l'utilisateur Low Level Controller IP Core
    Guide de l'utilisateur de librairie Zmod DAC 1411


    Caractéristiques:
    - Analog Devices AD9717
    - Canaux: 2
    - Type de canaux: single ended
    - Résolution: 14 bits
    - Résolution absolue (amplitude ≤1.25 V): 167 μV
    - Résolution absolue (amplitude >1.25 V): 665 μV
    - Impédance de sortie: 50 Ω
    - Sample rate (real time): 100MS/s.
    - Amplitude AC (max): ±5 V.
    - Bande passante analogique: 40 MHz @ 3dB, 20 MHz @ 0.5dB, 14 MHz @ 0.1dB
    - Slew rate (pas: 2 V): 180V/μs
