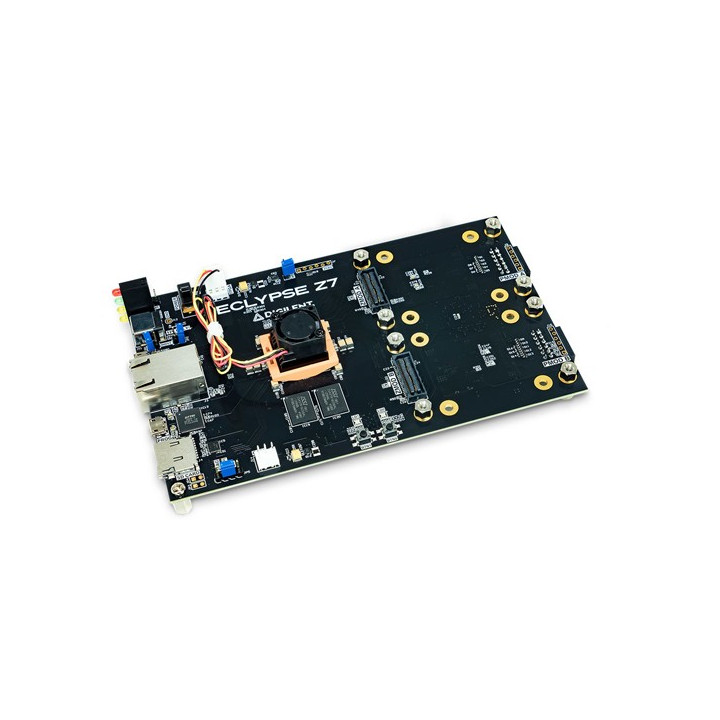

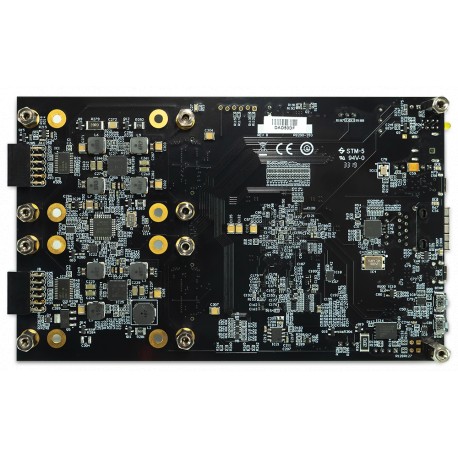

Carte de développement SoC Zynq-7000 Eclypse Z7

L'Eclypse Z7 est la première carte hôte de la nouvelle plate-forme Eclypse, laquelle présente une fonctionnalité modulaire, des entrées/sorties haute vitesse ainsi qu'un SoC FPGA qui allie puissance et flexibilité pour les applications d'instrumentation.

La plateforme Eclypse est plus qu'une carte de développement standard - c'est une nouvelle façon de rationaliser et d'accélérer le flux de conception combinée à une nouvelle architecture de développement logiciel permettant de disposer d'une très puissante plateforme de recherche et de prototypage optimisée pour la productivité et la flexibilité.

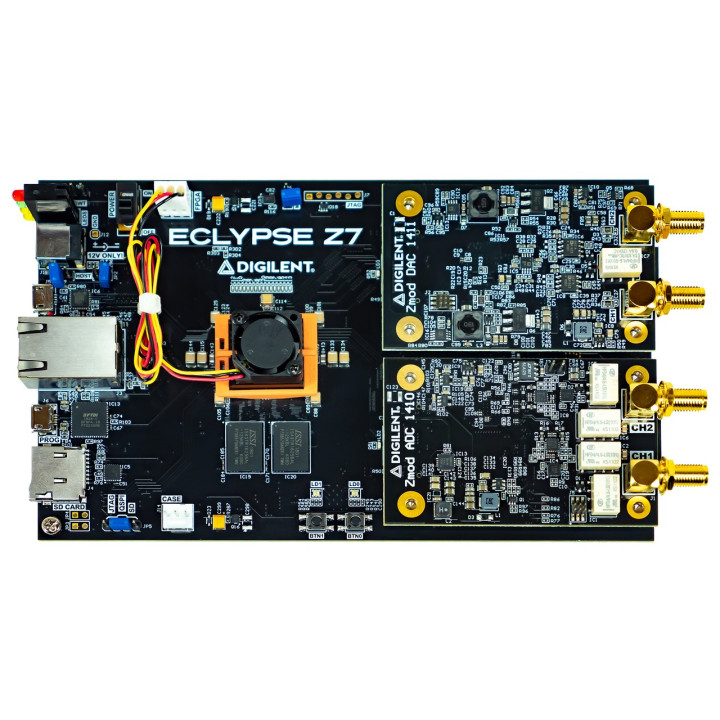

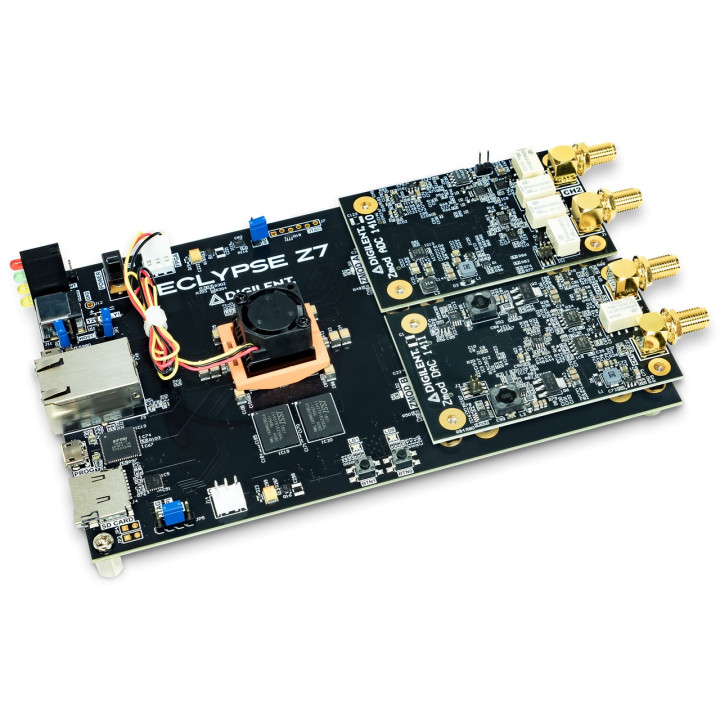

En plus d'un SoC FPGA Zynq 7020 de Xilinx™, l'Eclypse Z7 dispose de deux connecteurs haute vitesse utilisant la nouvelle norme SYZYGY d'Opal Kelly, qui s'associe à la nouvelle famille de module Zmod de Digilent permettant l'utilisation d'entrées/sorties hautes performances.




L'aspect matériel, n'est qu'une partie du concept de la plate-forme Eclypse. Ainsi Petalinux est directement prêt à l'emploi et pré-installé. Les images Linux sont accompagnées d'une API logicielle pour le transfert de données.

L'architecture logicielle est complètement ouverte et personnalisable. Ce système permet aux nouveaux utilisateurs de commencer à développer sans avoir à toucher au matériel (jusqu'à ce que soit réellement nécessaire). Avec le recours à une API de haut niveau intégrée, les utilisateurs peuvent profiter des avantages de l'accélération matérielle sans avoir à s'interfacer directement avec le FPGA.


Documentations:
- Datasheet de la carte
- Schéma de la carte


Liens démo / projets:
- Guide de démarrage Eclypse Z7

Logiciel
- Guide de l'utilisateur de la bibliothèque de base Zmod

Matériel
- Premiers pas avec Vivado IP Integrator
- Ajout d'un bloc hiérarchique avec une conception IPI Vivado


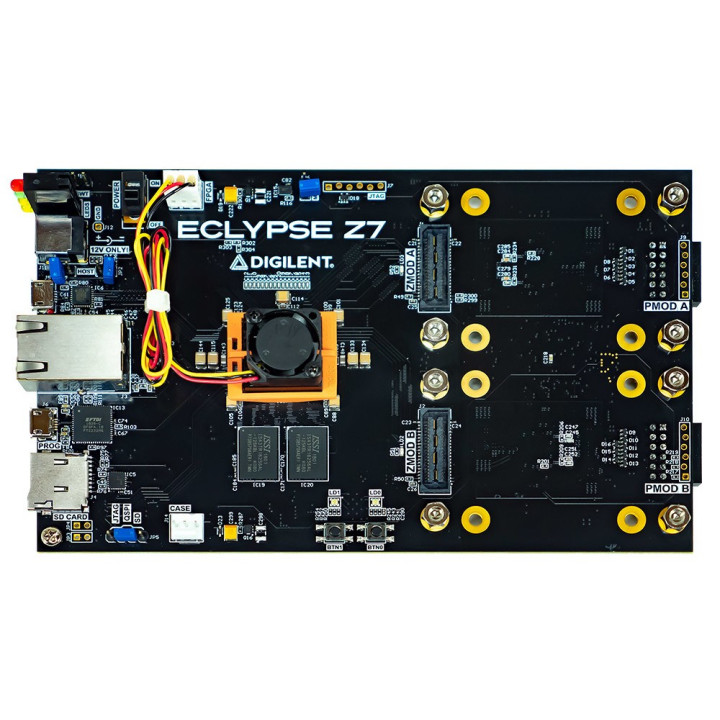

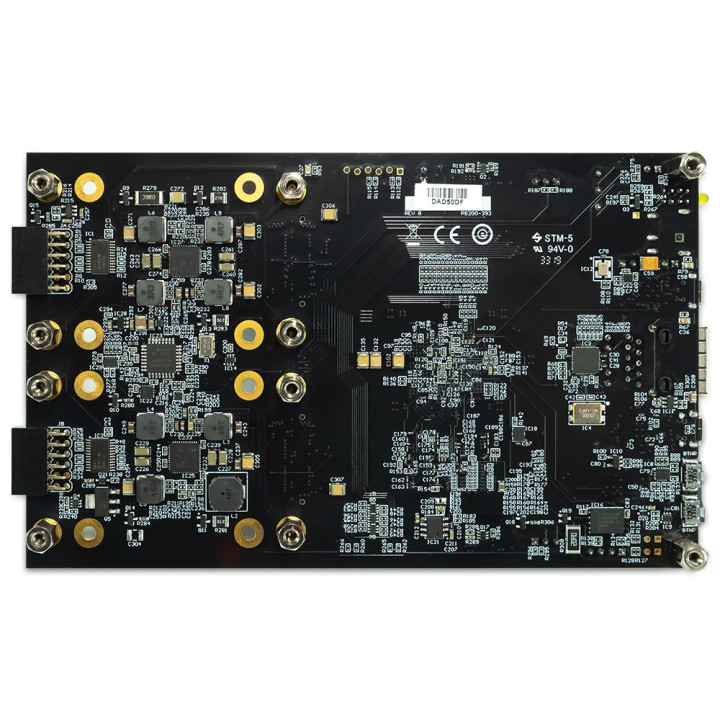

Caractéristiques:
- Zynq 7020 SoC
- 2 connecteurs d'interface au standard SYZYGY pour l'extension Zmod
  (cette norme prend en charge des débits de données allant jusqu'à 500 MHz)
- Oscillateur 125 MHz connecté au PL du Zynq pour les conceptions PL uniquement
- 2 connecteurs Pmod pour une extension Pmod
- Port micro USB pour la programmation USBUART et JTAG
- Connecteur de programmation JTAG
- Cavalier de sélection du mode de programmation: JTAG, QSPI, SD
- Connecteur Ethernet 10/100/1000 PHY
- Connecteur micro USB pour l'hôte / périphérique / OTG USB de l'utilisateur
- Emplacement pour carte MicroSD™
- 2 leds RGB utilisateur, 2 boutons utilisateur


Contenu livré:
- Alimentation 12 V 5 A avec adaptateur EU
- Câble de programmation USB A vers Micro B
- Câble USB A vers Micro A (pour connecteur «USB»)
