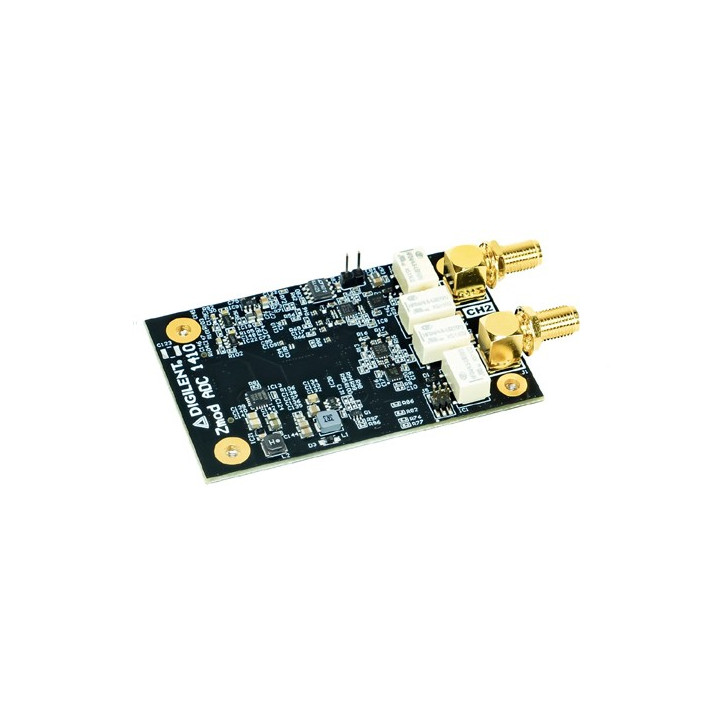

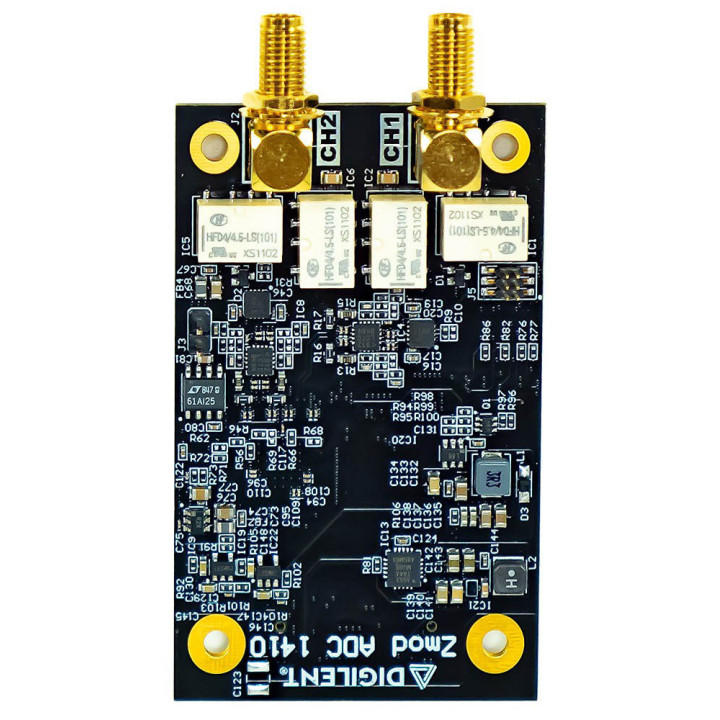

Module Zmod Scope ADC 1410 convertisseur A/N - SYZYGY

La norme SYZYGY offre une interface numérique dotée d'une vitesse et d'une bande passante beaucoup plus élevée que les modules Pmods tout en disposant d'un facteur de forme beaucoup plus petit et moins coûteux que les cartes au format FMC, permettant à l'utilisateur de configurer une carte de développement FPGA avec les bonnes entrées/sorties pour son application.

La carte Zmod DAC 1410 peut faire l'acquisition de 2 signaux simultanément (1 MΩ, ± 25 V, asymétrique, 14 bits, 100MS / s, 70MHz + bande passante). Les signaux analogiques à mesurer peuvent être appliqués sur la carte via 2 connecteurs SMA (nous proposons un câble de raccordement optionnel en haut à droite de cette page, lequel vous permettra de véhiculer ces signaux).

Lorsqu'elle est couplée à une carte support telle que le modèle Eclypse Z7 ou Genesys ZU, cette combinaisons servira de plate-forme de prototypage puissante pour l'instrumentation, le contrôle de systèmes fonctionnant à grande vitesse et systèmes SDR.

En utilisant la carte Zmod DAC 1410, les ingénieurs pourront passer plus de temps sur les aspects analytiques et la gestion système de leur application plutôt que d'avoir à se concentrer sur les interactions au niveau hardware.


Documentations:
- Datasheet de la carte


Liens démo / projets:
- Guide de l'utilisateur Low Level Controller IP Core
- Guide de l'utilisateur de librairie Zmod ADC 1410


Caractéristiques:
- Analog Devices AD9648
- Canaux: 2
- Type de canaux: single ended
- Channel type: single ended
- Résolution: 14 bits
- Gamme d'entrée: ±1V (High Gain) ou ±25V (Low Gain)
- Résolution absolue: 0.13 mV (High Gain) ou 3.21mV (Low Gain)
- Sample rate (real time): 100 MS/s
- Impédance d'entrée: 1 MΩ||18pF
- Bande passante analogique: 70 MHz+ @ 3 dB, 30 MHz @ 0.5 dB, 20 MHZ@ 0.1 dB
- Protection des entrées: ± 50 V
