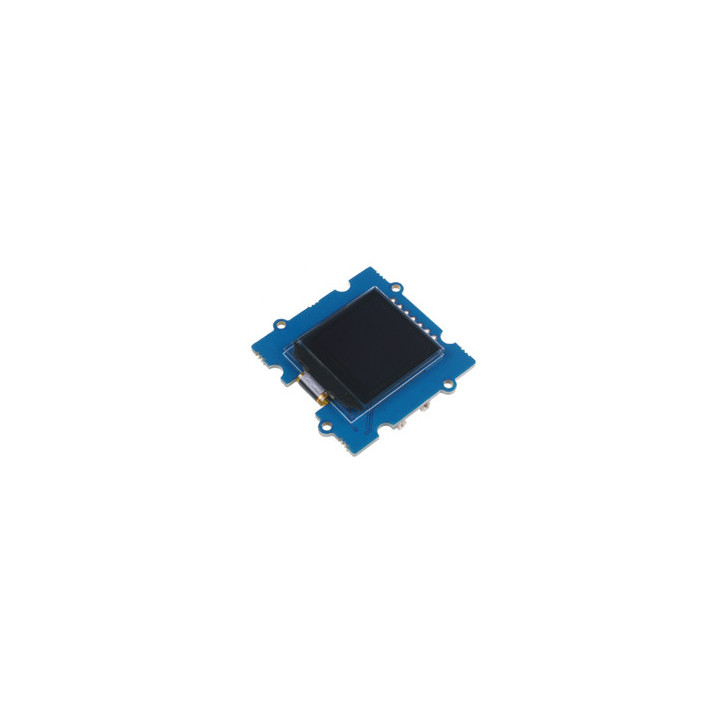

Module afficheur OLED V3 128x128 Grove 104020250 Images
Ce module intègre un mini-afficheur graphique OLED 128 x 128 pixels monochrome qu'il vous sera possible de raccorder à une platine Arduino®, Raspberry Pi ou compatible depuis une interface I2C (via connecteur Grove) ou SPI.
Doté d'un contrôleur SH1107 ce module afficheur OLED V3 Grove de chez SeeedStudio bénéficie de 16 teintes de gris et pourra être interfacé depuis un module Arduino®, Raspberry Pi ou compatible depuis une interface I2C (via le cordon Grove inclus à l'aide d'une platine base Shield à prévoir) ou depuis une interface SPI (6 fils de raccordement seront à prévoir) depuis une rangée de 6 pastilles à souder au pas de 2,54 mm (dans ce cas des pistes seront à couper au dos du module sur le circuit imprimé).
Exemple de raccordement en I2C (module compatible Arduino et platine Base Shield non livrés)
Exemple de raccordement en SPI (module Arduino® et fils non inclus)
Exemple de raccordement de 2 afficheurs en I2C et SPI (Raspberry Pi, cordon USB, straps et Base Shield non inclus)
Caractéristiques:
- Résolution: 128 x 128 pixels
- Diagonale: 1,12 "
- 16 niveaux de gris
- Dimensions pixel: 0,15 x 0,15 mm
- Drivers: SH1107
- Fort contraste et luminosité
- Faible consommation
- Interface: I2C/SPI (pont de soudure + piste à couper)
- Alimentation: 3,3 à 5 Vcc
- Compatible avec Librairie u8g2 (téléchargeable)
Les platines shield compatibles avec ce module sont disponibles en option au bas de la page.
Le module sera destiné à être raccordé à ces platines via un cordon livré.
