Anémomètre/girouette avec interface Grove PACK-GR007

Anémomètre/girouette interface Grove/arduino/micro:bit

PACK-GR007
Disponible
36,40 € TTC

Dont 0,00 € d'eco-participation déjà incluse dans le prix


30,33 € HT

Idéalement conçu pour l'initiation et la pédagogie météorologique ce pack comprend un anémomètre (qui génère la fermeture et l'ouverture d'un contact reed plus ou moins rapidement en fonction de la vitesse du vent) couplé à une girouette (qui génère une variation de la valeur de sa résistance en fonction de son orientation) livré avec une carte d'interface compatible Arduino/Grove/micro:bit.

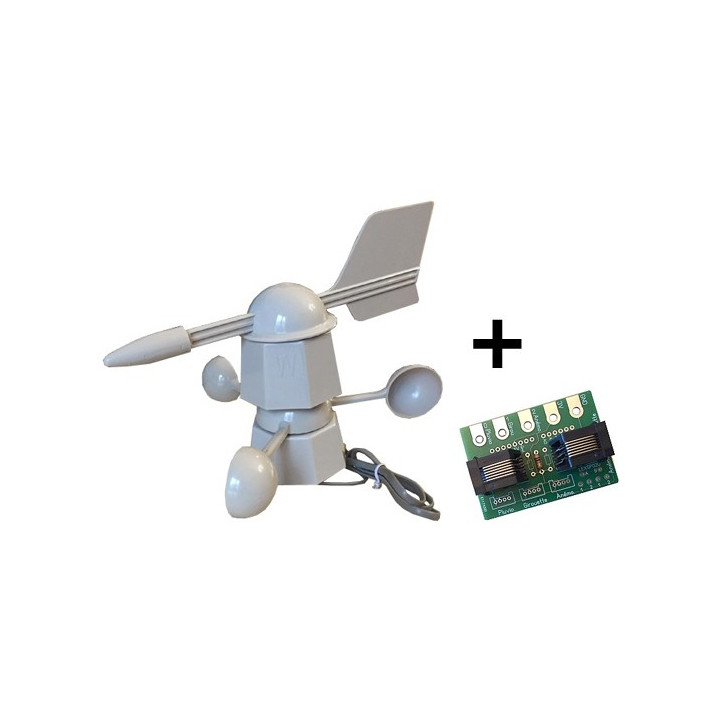

Cet ensemble indivisible se compose d'une girouette montée au dessus d'un anémomètre associé à une platine d'interface (Grove/Arduino/micro:bit) DEV-LEX2.

Cette carte d'interface vous permettra d'utiliser ce capteur sur une platine Arduino Uno ou une platine micro:bit (avec un jeu de cordons crocodiles optionnel) ou une plateforme au standard Grove.

Les signaux des 2 capteurs sont accessibles via un câble de 50 cm terminé par un connecteur RJ11 (voir brochage ci-dessous). Chaque capteur est équipé d'un roulement à billes lui assurant une grande fluidité de mouvement. La dimension totale de l'ensemble est de : 240 x 160 x 180 mm.


Brochage du capteur anémomètre - girouette


La girouette génère une variation de la valeur de sa résistance en fonction de son orientation. Cette variation n'est pas proportionnelle à la direction (la girouette délivre 8 valeurs de résistances différentes en fonction de sa position voir ci-dessous - cette dernière est donc uniquement capable de donner la direction du vent selon 8 positions).


Valeurs des résistances de la girouette


L'anémomètre ferme quand à lui un contact ILS à chaque rotation d'un tour complet (une vitesse de vent d'environ 2,4 km/h génère la fermeture impulsionnelle du contact par seconde).

La platine d'interface DEV-LEX2 est livrée en kit (à souder par vos soins) et vous permettra de relier directement vos capteurs sur une carte arduino ou micro:bit ou sur une platine dotée de connecteurs grove (suivant les connecteurs que vous souderez). Des résistances de tirage sont présentes afin de disposer d'un pont diviseur pour permettre de générer des signaux numériques pour les capteurs pluviomètre (non livrée) et anémomètre ou une tension analogique pour le capteur girouette (voir le schéma ci-dessous). .


Utilisation des capteurs

La platine d'interface s'assemble très rapidement (il vous faudra simplement souder les 2 connecteurs RJ11 et les 3 résistances).

Dans sa version de base, l'interface est directement compatible avec la carte micro:bit.

Pour utiliser cette interface en tant que shield sur une carte Arduino, il vous faudra souder 2 connecteurs supplémentaires (livrés).

Pour utiliser cette interface pour un raccordement sur les platines au format Grove, il vous faudra souder un jeu de connecteurs Grove (livrés).


Notes d'applications pour Arduino et micro:bit
Consultez ce lien pour la description d'une application à l'aide d'une Arduino et carte micro:bit.
