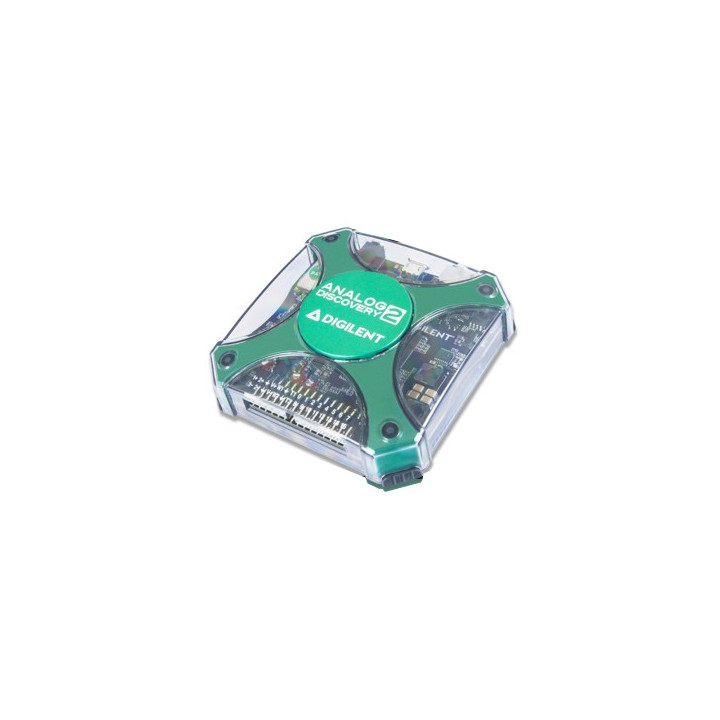

Boîtier oscilloscope Analog Discovery 2 Digilent

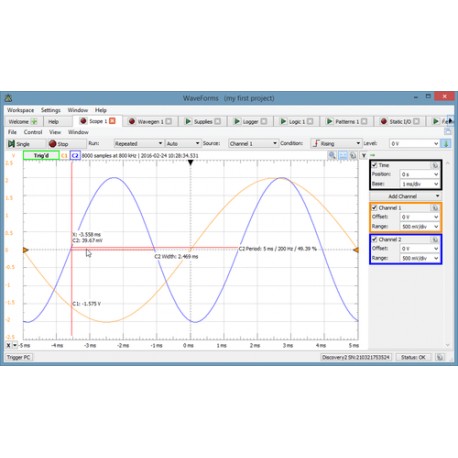

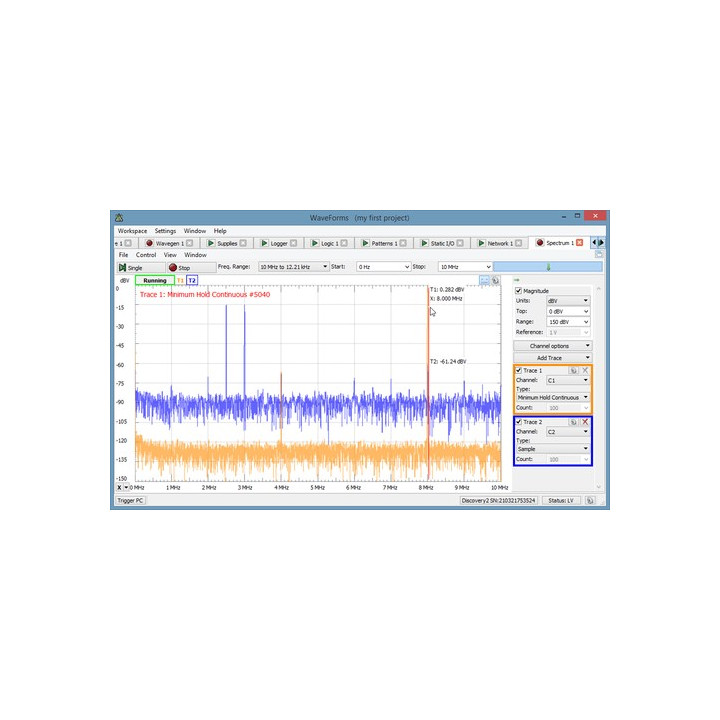

Exemple 7 d'utilisation de WaveForms

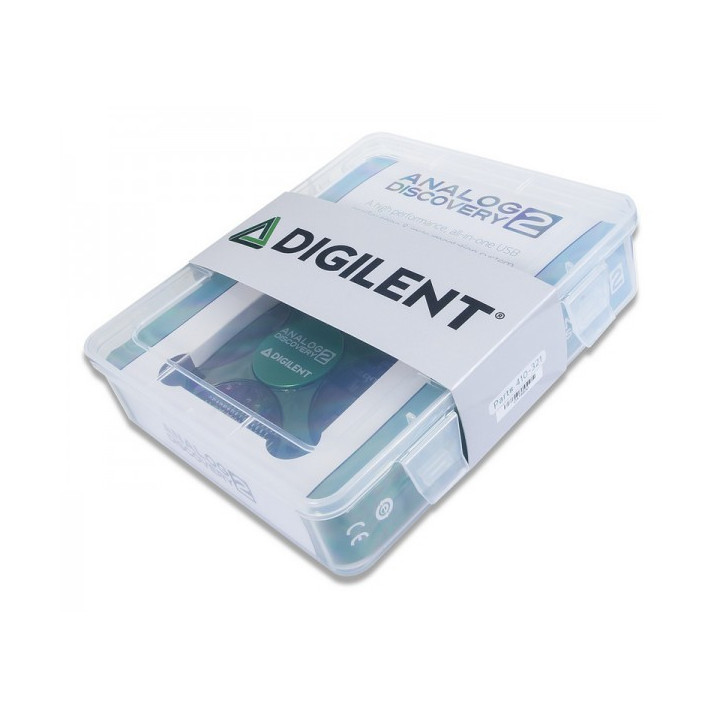

L'Analog Discovery 2 est livré dans une petite boite de protection

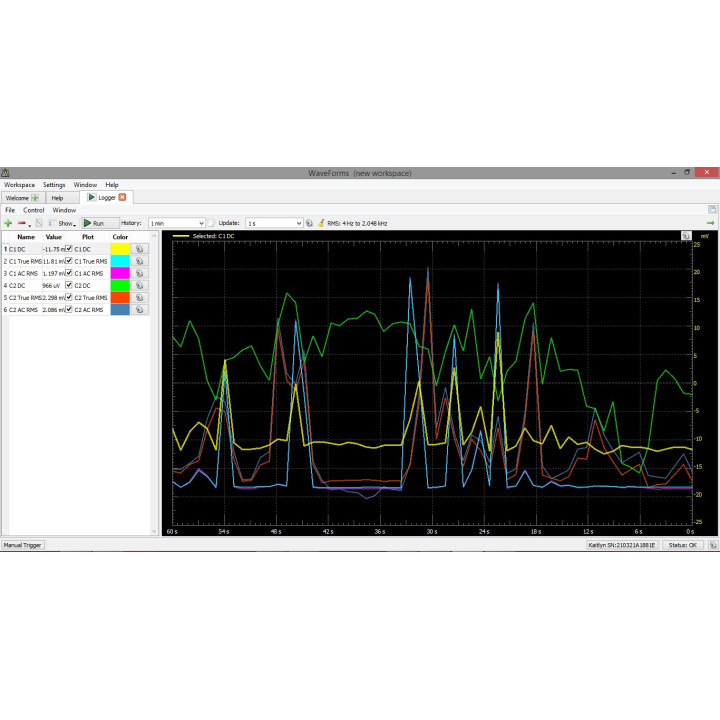

Exemple 4 d'utilisation de WaveForms

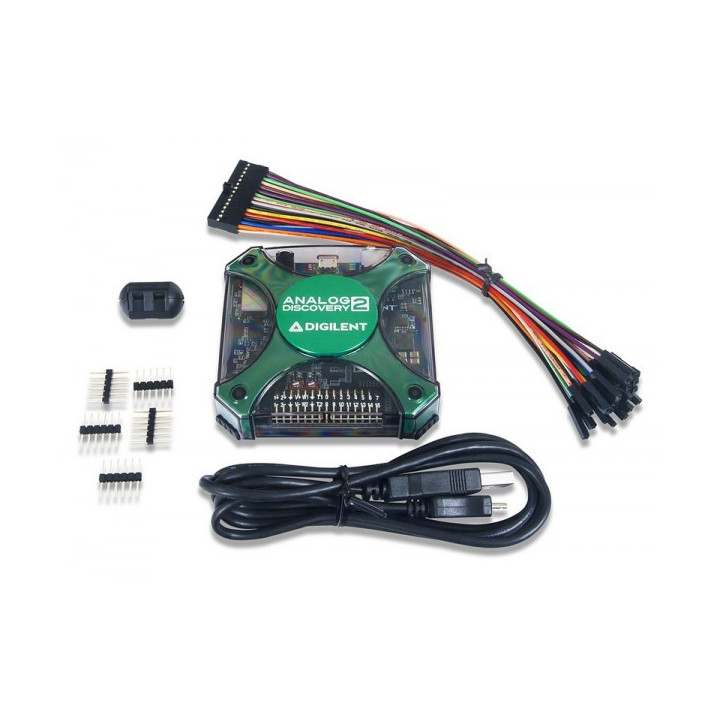

Eléments livrés avec l'Analog Discovery 2

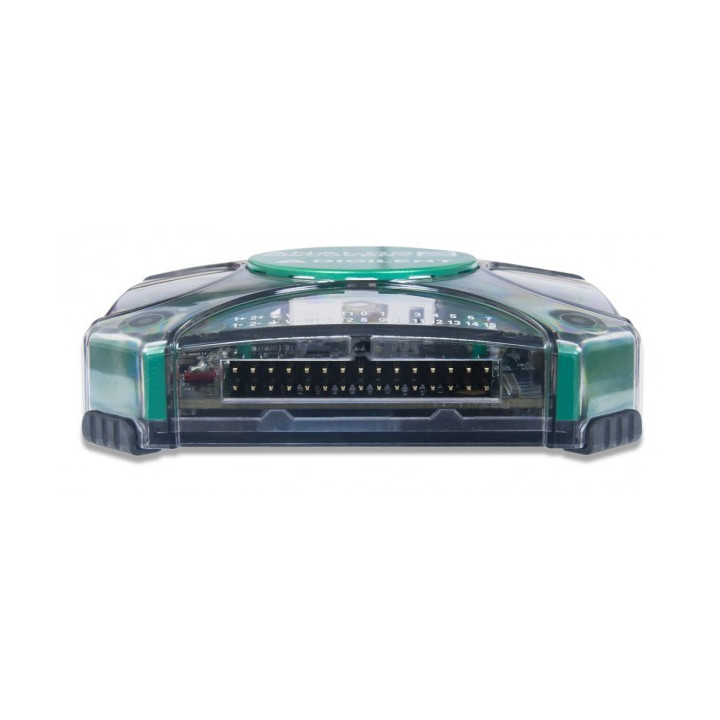

Vue de côté de l'Analog Discovery 2

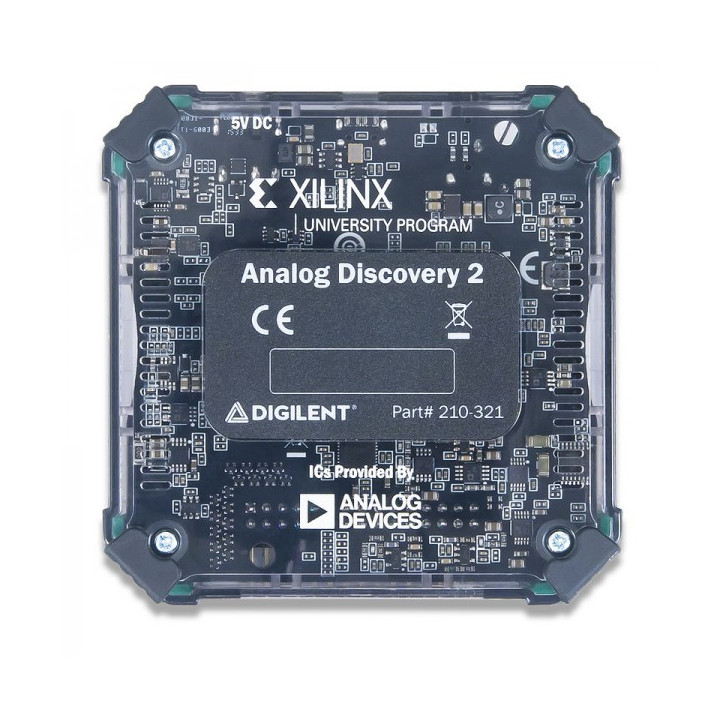

Vue de dessous de l'Analog Discovery 2

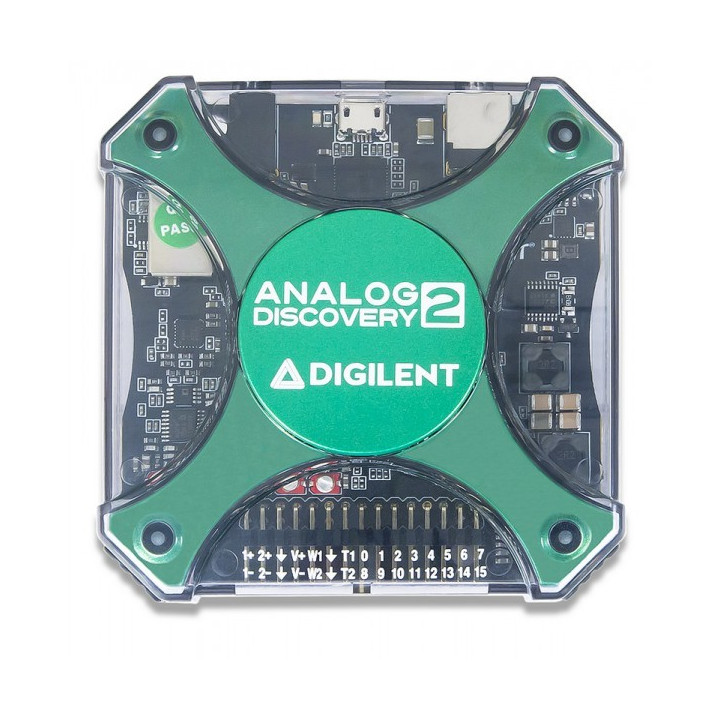

Vue de dessus de l'Analog Discovery 2

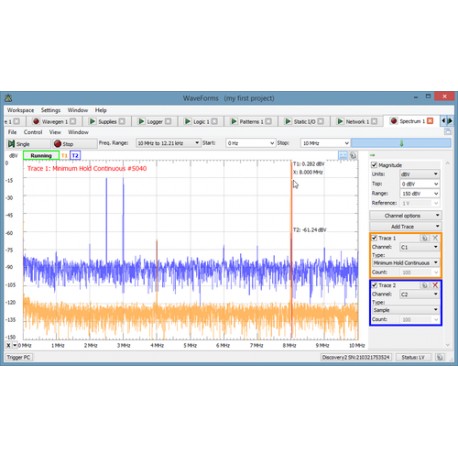

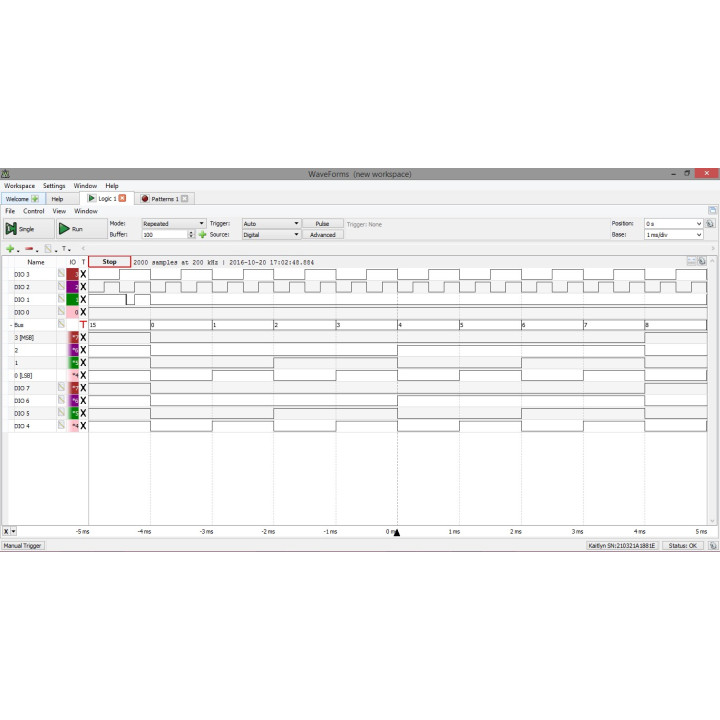

Exemple 2 d'utilisation de WaveForms

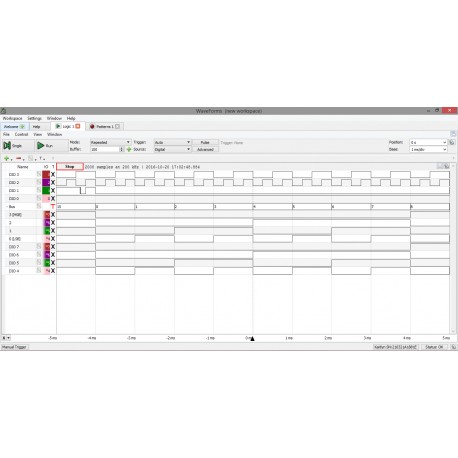

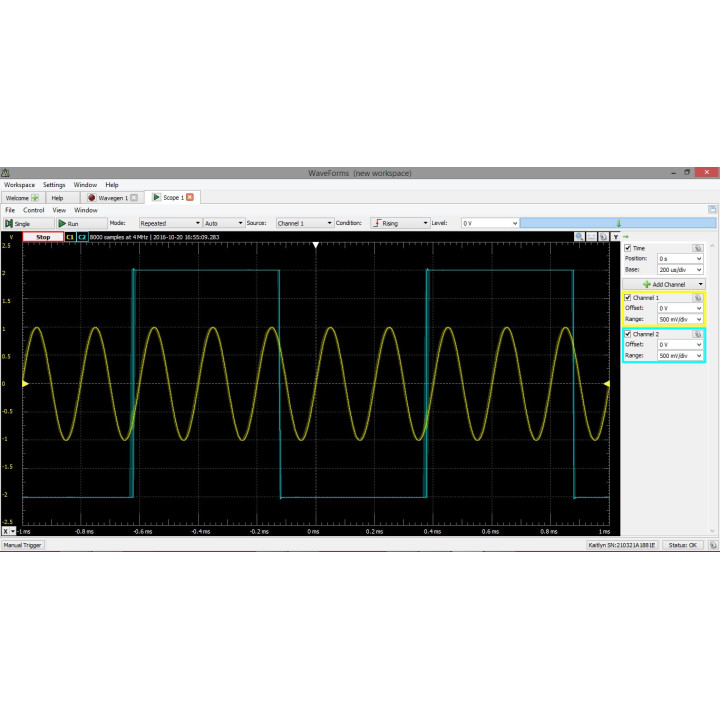

Exemple 3 d'utilisation de WaveForms

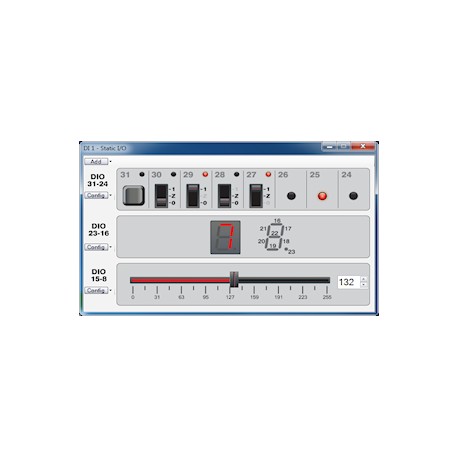

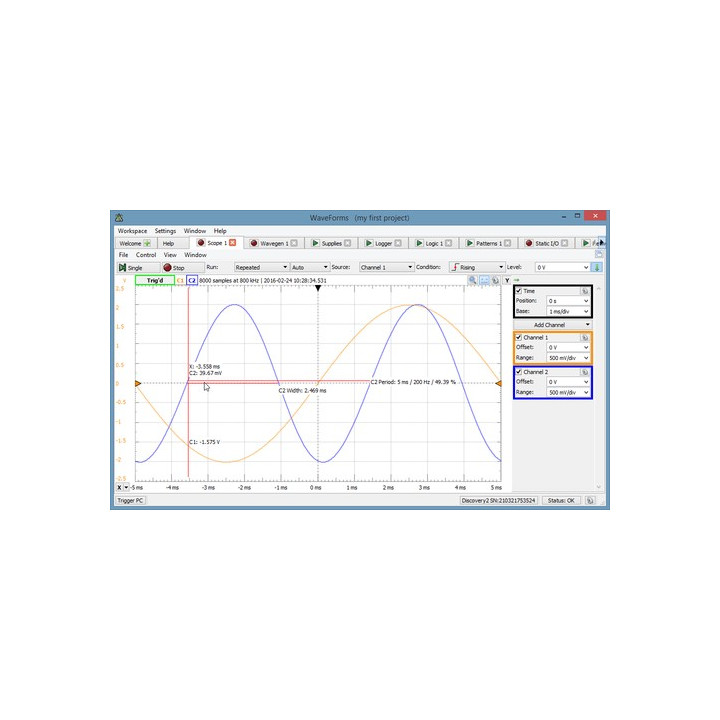

Exemple 5 d'utilisation de WaveForms

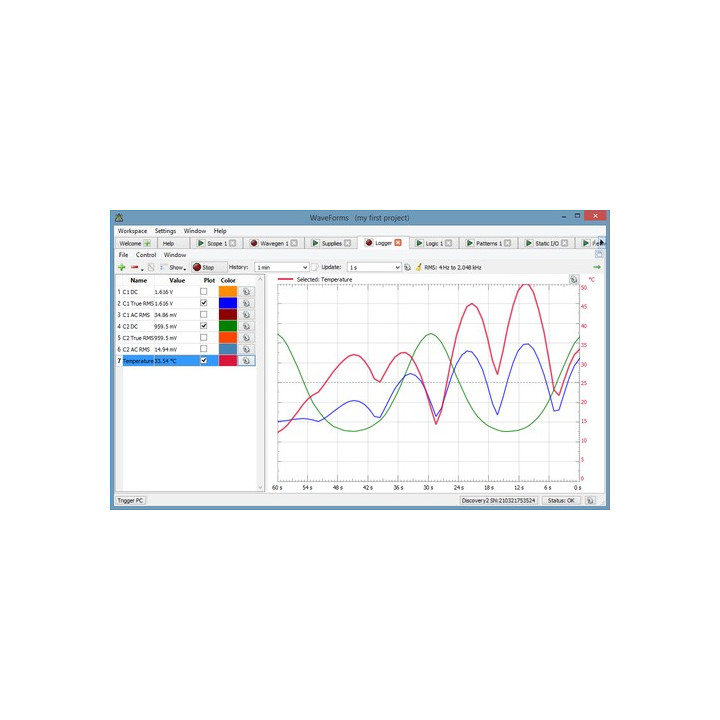

Exemple 6 d'utilisation de WaveForms

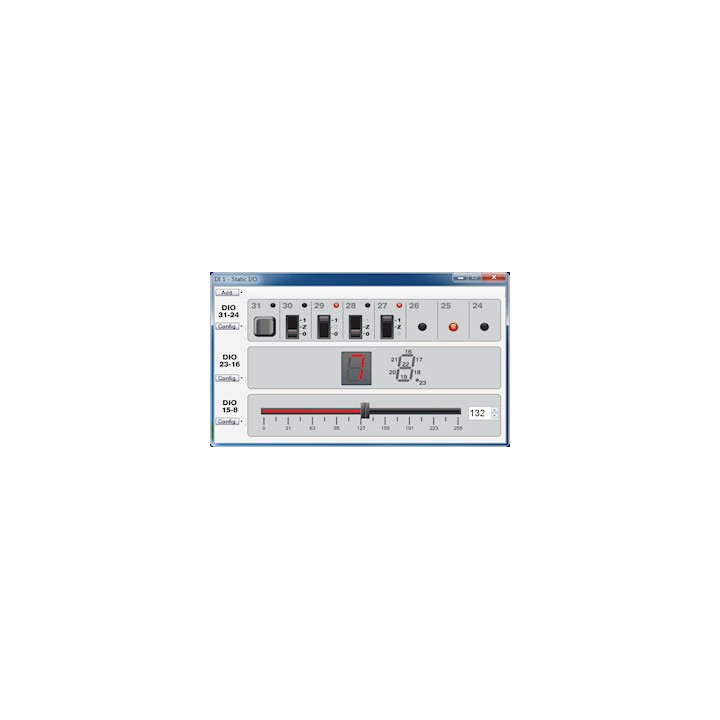

Exemple 8 d'utilisation de WaveForms
Boîtier oscilloscope Analog Discovery 2 Digilent
Exemple 7 d'utilisation de WaveForms

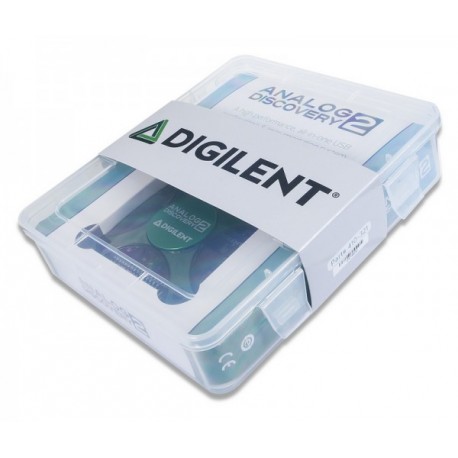

L'Analog Discovery 2 est livré dans une petite boite de protection
Exemple 4 d'utilisation de WaveForms

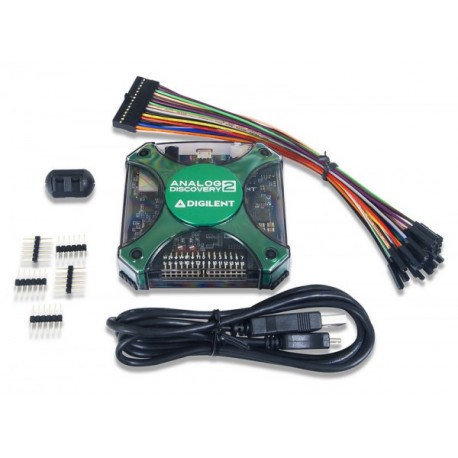

Eléments livrés avec l'Analog Discovery 2

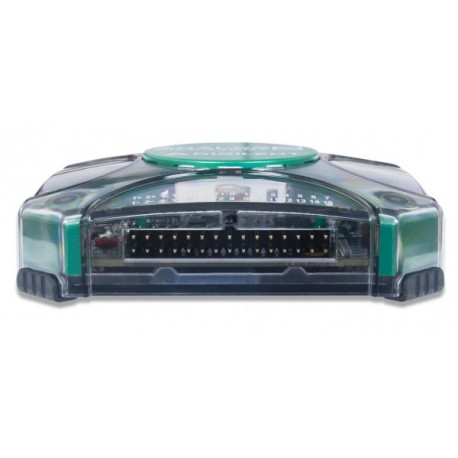

Vue de côté de l'Analog Discovery 2

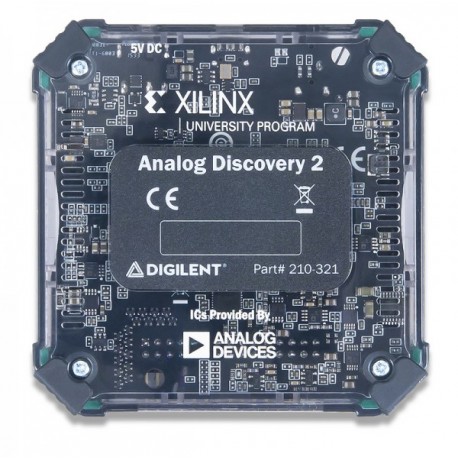

Vue de dessous de l'Analog Discovery 2

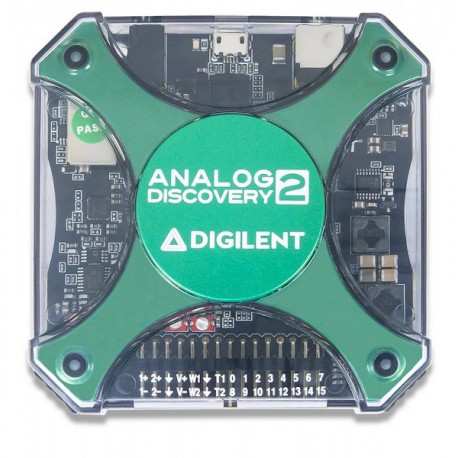

Vue de dessus de l'Analog Discovery 2
Boîtier Analog Discovery 2
Exemple 2 d'utilisation de WaveForms
Exemple 3 d'utilisation de WaveForms
Exemple 5 d'utilisation de WaveForms
Exemple 6 d'utilisation de WaveForms

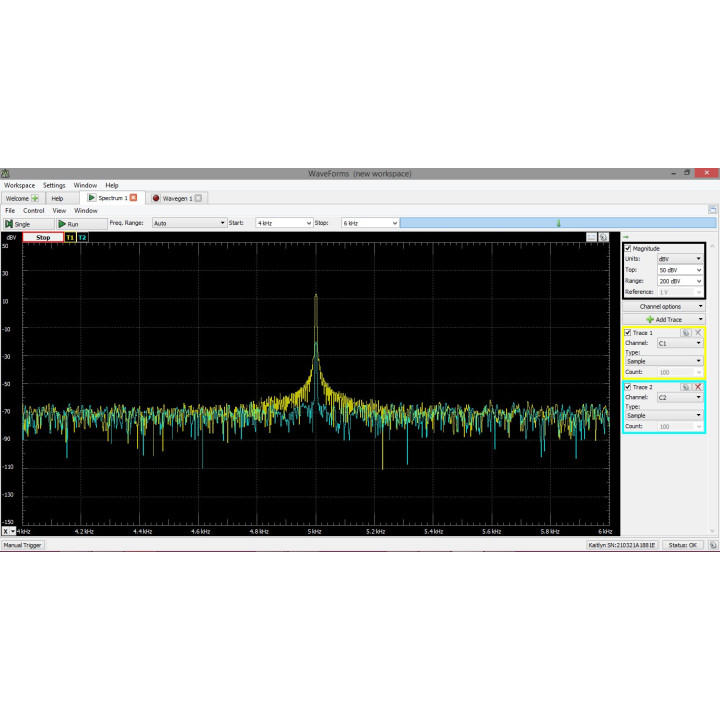

Exemple 8 d'utilisation de WaveForms

Boîtier Analog Discovery 2

TRENZ-27070
Peu de pièces en stock
294,00 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


245,00 € HT

(Tarif Académique) : De dimensions très compactes (8 x 8 x 2 cm) , le boitier Analog Discovery 2 est probablement un des outils de développement pédagogique tout-en-un parmi les plus attractifs du marché.

Le boitier Analog Discovery 2 de Digilent est un oscilloscope, un analyseur logique ainsi qu'un instrument multifonction USB qui permet aux utilisateurs de mesurer, de visualiser, de générer, d'enregistrer et de contrôler des circuits à signaux mixtes de toutes sortes.

Cet appareil de test et de mesure est assez petit pour tenir dans votre poche, mais assez puissant pour remplacer une pile d'équipements de laboratoire, offrant aux professionnels de l'ingénierie, aux étudiants et aux amateurs et passionnés d'électronique la liberté de pouvoir travailler avec des circuits analogiques et numériques dans pratiquement n'importe quel environnement, dans ou hors du laboratoire.



Les entrées et sorties analogiques et numériques peuvent être connectées à un circuit à l'aide de simples sondes filaires (nous proposons en option une platine d'adaptation Analog Discovery BNC et des sondes BNC à raccorder sur le boîtier de l'Analog Discovery 2 si nécessaire).

Piloté par le logiciel gratuit WaveForms (compatible Mac, Linux et Windows), l'Analog Discovery 2 peut être configuré pour fonctionner comme l'un des nombreux instruments de test et de mesure traditionnels, tel qu'un oscilloscope, un générateur de forme d'onde, une alimentation, un voltmètre, un enregistreur de données, Analyseur logique, générateur de motifs, E / S statiques, analyseur de spectre, analyseur de réseau, analyseur d'impédance et analyseur de protocole.




Tarif académique

A propos du tarif éducation consenti sur ce produit:
Le tarif éducation affiché en haut à droite est valable:

Dans le cadre d'une commande "officielle" émanant d'une école d'ingénieur, d'une université, d'un I.U.T, d'un lycée. Pour bénéficier du tarif spécial éducation, il vous faudra impérativement nous communiquer lors de votre demande d'achat: le N° de téléphone, le nom et l'adresse complète de l'établissement scolaire à l'origine de la commande ainsi que le nom et l'émail d'un des professeurs amené à utiliser ces platines.
En tant qu'étudiant, vous pouvez également bénéficier de ce tarif préférentiel. Pour ce faire, communiquez-nous le nom, l'adresse et le N° de téléphone de votre établissement ainsi que le nom d'un de vos professeurs et une copie de votre carte étudiant.

Si votre commande ne concerne pas un de ces 2 cas, nous ne pourront malheureusement pas appliquer le tarif éducation (vous pourrez toutefois acheter la platine au tarif standard en cliquant ici).



Détail des caractéristiques de l'Analog Discovery 2:
- Mode oscilloscope numérique 2 canaux
  (1MΩ, ± 25V, différentiel, 14-bit, 100Msample / sec, 30MHz + bande passante - avec adaptateur ADBNC)
- Mode générateur de fonction 2 canaux (± 5 V, 14-bits, 100 Msample / sec, 20MHz + bande passante - avec adaptateur ABNC)
- Mode analyseur logique numérique 16 voies (CMOS 3,3V, 100 Msample / sec)
- Mode générateur de signaux 16 canaux (CMOS 3,3V, 100 Msample / sec)
- 16 E/S numériques virtuelles incluant boutons, interrupteurs et voyants - parfait pour les applications de formation logique
- 2 entrées/sorties numériques trigger pour relier plusieurs instruments (3,3 V CMOS)
- Mode voltmètre (AC, DC, ± 25V)
- Mode analyseur de réseau - Bode, Nyquist, Transfert Nichols des schémas de circuit. (1 Hz à 10 MHz)
- Mode analyseur de spectre - spectre de puissance et des mesures spectrales (plancher de bruit, SFDR, SNR, THD, etc.)
- Mode analyseur numérique de Bus (SPI, I²C, UART, parallèle)
- Deux alimentations programmables (0 ... + 5V, 0 ... 5V).
  Le courant de sortie et la puissance maximal dépendent du choix de la source d'alimentation
   • 250 mW max pour chaque alimentation ou 500 mW totale si alimenté via l'USB
   • 700 mA max ou 2.1W max pour chaque si alimenté par une source externe
- Ce boitier est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).




Logiciel WaveForms inclus

TILE_WaveForms_150.jpeg      Destiné être raccordé sur le port USB d'un compatible PC, le boitier Analog Discovery 2 est entièrement pilotée par l'intermédiaire d'un logiciel très puissant et convivial. Appelé WaveForms™, ce logiciel vous permettra de faire l'acquisition et le stockage des signaux ainsi que l'analyse et la génération de signaux analogiques et numériques en toute simplicité. WaveForms™ se satisfait d'un compatible PC peu puissant en offrant tout de même une réactivité quasi temps réel grâce à la connexion USB2 high-speed du boitier Analog Discovery 2


Les formats de fichiers utilisés par le logiciel WaveForms pour le stockage des informations est standardisé de telle sorte qu'il vous sera aisément possible de les transférer vers des logiciels externes de traitements graphiques (ou autres) afin de pouvoir produire des documents professionnels de grande qualité destinés à agrémenter vos réalisations (idéal dans le cadre de la préparation de travaux pratiques ou de cours dans le domaine éducatif). Entièrement pilotable à la souris les appareils de mesure se sélectionnent et s'utilisent de façon intuitive et simple en quelques instants. Une fois vos appareils de mesure sélectionnés et paramétrés, il vous sera possible d'en sauvegarder la configuration afin de pouvoir disposer de multiples applications de mesures "types" directement ré-utilisables et exploitables immédiatement sans nécessiter de nouveaux réglages de votre part.


Kit de développement logiciel sous WaveForms
Pour les utilisateurs plus avancés qui ont besoin de créer des applications personnalisées ou un test automatisé, le Kit de développement logiciel (SDK) WaveForms est également fourni. Le SDK WaveForms fournit des bibliothèques et des exemples pour créer des applications personnalisées en Python, C ++, et plus encore !





Compatible LabView    Compatible LabVIEW
L'analog Discovery 2 est compatible avec LABVIEW™:
Voir plus d'infos ici: http://sine.ni.com/nips/cds/view/p/lang/fr/nid/213660



Compatible MATLAB
Avec la sortie de MATLAB 2018b, le boitier Analog Discovery 2 fait désormais partie des nombreux périphériques pris en charge par MATLAB (en plus du boitier Analog Discovery originel). Des informations sur le support et des exemples d'utilisation des bibliothèques sont disponibles sur la page de support MATLAB.


Le package de prise en charge de Data Acquisition Toolbox pour le boitier Analog Discovery 2 comprend des bibliothèques pour:

- Lire les données des deux canaux de l'oscilloscope (entrée analogique)
- Contrôler et générer des données à partir des deux générateurs de signaux (sortie analogique)
- Caractériser les circuits intégrés et mesurer le comportement du circuit et de ses composants
- Configurer le taux d'échantillonnage du périphérique Analog Discovery
- Déclencher le début de votre acquisition de données
- Rechercher et afficher les paramètres du périphérique Digilent Analog Discovery

Pour consulter le support, visitez la page de support du matériel Analog Discovery




Contenu livré avec l'ANALOG DISCOVERY2
La plateforme de conception "analogique / numérique" tout-en-un "ANALOG DISCOVERY2" est constituée:

- D'un boîtier Analog Discovery 2
- D'une boite de rangement plastique
- D'un cordon USB A <> micro B
- D'une sonde strap flexible 1 femelle 15 broches <> 15 femelles 1 broche
- D'un packs de 5 connecteurs 1x6 broches mâles
- D'une ferrite



Exemples de réalisations et cours pratiques
Plusieurs exemples d'applications (à la complexité diverse) avec les descriptions complètes (en Anglais) des mesures, des réglages, des manipulations et des résultats attendus sont à votre disposition afin que vous puissiez apprendre rapidement et simplement comment manipuler et utiliser le logiciel WaveForms™. Cliquez sur les liens ci-dessous:

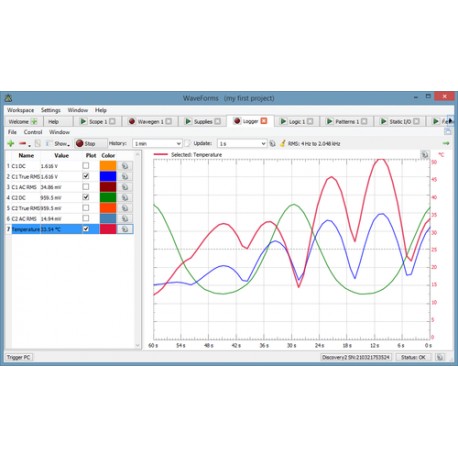

- Utilisation de la fonction Data-Logger
- Utilisation des broches d'Entrée/Sortie
- Utilisation de l'analyseur d'impédance
- Utilisation de l'analyseur logique
- Utilisation de l'oscilloscope
- Utilisation du générateur de pattern
- Utilisation des alimentations
- Utilisation de l'éditeur de scripts
- Utilisation de l'analyseur de spectre
- Utilisation du voltmètre
- Utilisation du génateur de signaux


Articles et Blog relatifs au boitier Analog Discovery 2
- Apprenez à maîtriser les signaux et les systèmes avec l'Analog Discovery 2
- Transformez votre PC en un puissant banc d'essai électronique
- Le boitier Analog Discovery 2 est désormais compatible avec la Raspberry Pi 4
- Les ingénieurs professionnels bénéficient désormais d'un oscilloscope portable
- Le boitier Analog Discovery 2 est supporté par MATLAB !
- Les principales différences entre WaveForms Live et WaveForms
- Mise à jour WaveForms 3.7.5


Options pour le boitier Analog Discovery 2



Options diverses pour le boitier Analog Discovery2


Nous proposons (voir haut de page à droite) de nombreux accessoires optionnels pour le boitier Analog Discovery 2, tels qu'une platine d'adaptation à prises BNC pour le raccordement de sondes d'oscilloscope, de platine pour le raccordement sur des plaques Breadboard, d'étiquettes de marquage, d'interface analyseur d'impédance, etc...



Contenu du bundle Unltimate Analog Discovery 2

Nous proposons également des bundle avec l'ensemble des accessoires (voir en haut à droite de cette page).
