Mise à jour WaveForms 3.7.5

WaveForms (anciennement WaveForms 2015) est l'interface logicielle qui contrôle les boitiers Analog Discovery 2, Digital Discovery et la platine Electronics Explorer, permettant d'accéder à tous leurs outils. Digilent vient de poster une mise à jour de WaveForms, la version 3.7.5, qui est disponible en téléchargement sur le Wiki Digilent. Cette nouvelle version de WaveForms inclut des corrections de bugs et de nouvelles fonctionnalités pour les outils existants ! Si vous voulez savoir quelle version vous avez, consultez ce post.

Vous pouvez voir l'intégralité des différentes modifications sur la page de téléchargement de WaveForms, mais voici un résumé des plus gros changements:


Fonctions supplémentaires de l'outil Oscilloscope
Dans l'outil Oscilloscope, le menu Vue vous permet d'ajouter de nombreux tracés différents des acquisitions et d'ajouter des fonctionnalités supplémentaires à la fenêtre Oscilloscope, telles qu'un tracé XY, la persistance et les curseurs. En plus vous pourrez désormais ajouter l'affichage de l'histogramme dans le menu de vue, vous pouvez aussi ajouter un histogramme de bordure au tracé en cochant la case «Edge Histogram» dans le menu de l'engrenage sur le tracé de l'oscilloscope.

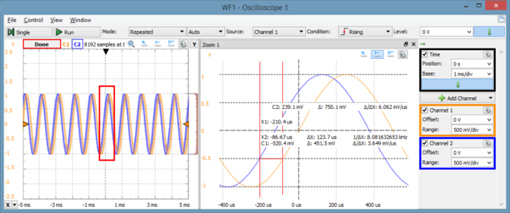

Une autre caractéristique dans le menu de vue est la fenêtre de zoom, qui vous donne une version agrandie d'une partie du tracé de l'oscilloscope. Une mesure rapide a maintenant été ajoutée à la fenêtre de zoom, ce qui vous permet de prendre des mesures dans les vues normales et agrandies.




En plus de l'atténuation de 0.1X, 1X, 10X et 100X, les canaux de l'oscilloscope peuvent maintenant être atténués négativement pour l'inversion de données.

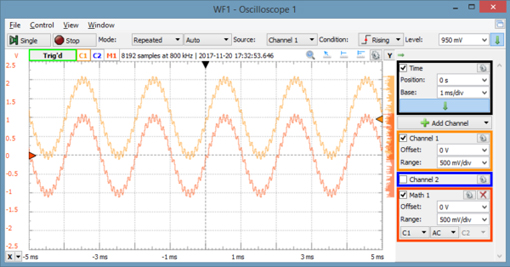

Le canal Simple Math permet une manipulation simple des données de l'oscilloscope, y compris l'addition, la soustraction, la multiplication et la division. En plus de ces opérations de base, le canal Simple Math possède également une option AC et Offset.





Fonctions supplémentaires de l'outil Oscilloscope et Analyseur Logique
Dans l'outil Oscilloscope et l'analyseur logique, les acquisitions sauvegardées peuvent maintenant être chargées dans des onglets séparés pour référence.




Les outils Oscilloscope et Analyseurs Logique peuvent désormais fonctionner en mode Enregistrement en arrière-plan.





Plus de personnalisation prise en charge dans l'analyseur de protocole
L'onglet UART de l'analyseur de ppProtocole permet la transmission et la réception de données UART, qui peuvent désormais inclure des fins personnalisées et des caractères d'échappement.




Une fonctionnalité supplémentaire ajoutée au générateur de Pattern
Le générateur de Pattern a ajouté l'option Exécution automatique, basée sur la plus longue période de signal ou de bus.




Corrections de bugs
Chaque mise à jour de WaveForms inclut un certain nombre de corrections de bugs. Vous pouvez voir certains d'entre eux dans le journal des modifications complet, ou demander sur le forum Digilent.


Nouvelle année, nouveau nom !
Vous avez peut-être déjà remarqué que dans ce message et sur le Wiki, le nom WaveForms 2015 n'est plus. Toute la suite WaveForms, y compris WaveForms 2 (précédemment WaveForms Original ou Legacy) et WaveForms 3 (auparavant WaveForms 2015) seront appelées WaveForms. Il y a deux façons de dire quelle version vous avez.

Le plus détaillé est le numéro de version. Par exemple, cette version est WaveForms 3.7.5. Le premier chiffre indique s'il s'agit de WaveForms 2 (précédemment WaveForms Original ou Legacy) et WaveForms 3 (précédemment WaveForms 2015). Pour vérifier comment voir quelle version vous avez, lisez ce post.

Ce changement de nom s'accompagne également d'un d'une modification visuelle des logos.



Traduction issue du blog Digilent
Auteur: KAITLYN FRANZ
