Module boutons capacitifs PMODCDC1 pour Arduino Uno I2C Images

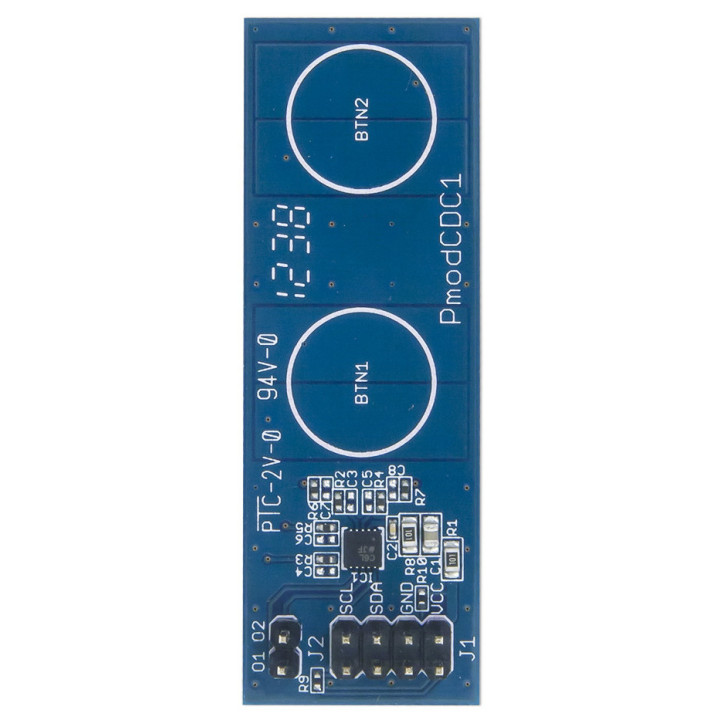

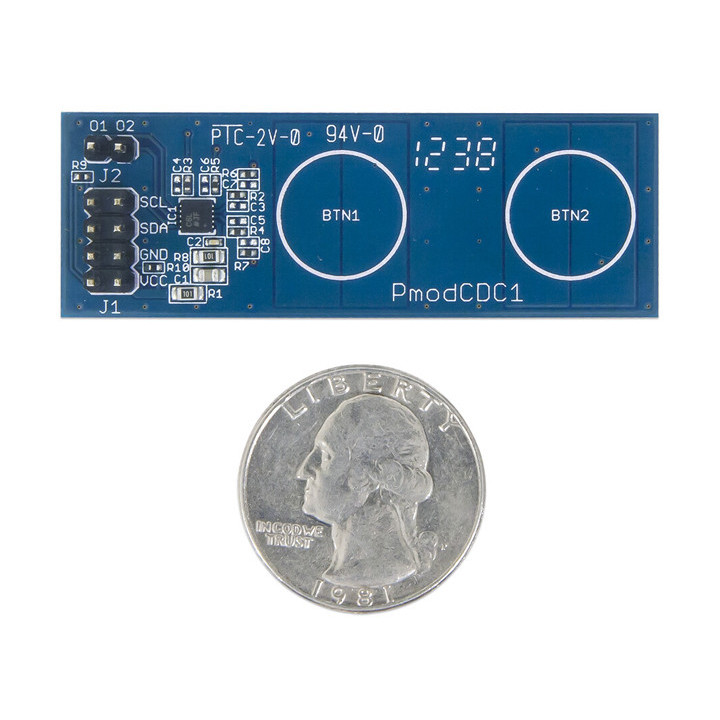

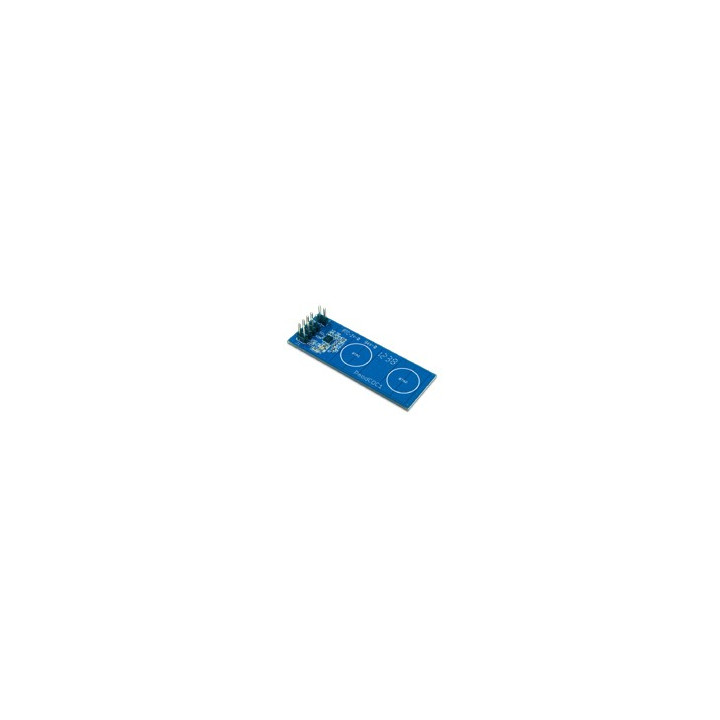

Module boutons capacitifs PMODCDC1 pour Arduino Uno I2C
Conçu pour être piloté par un arduino via une liaison I2C, ce module "Pmod" intègre un capteur capacitif de type AD7156, associé à 2 boutons de détection.
Prix :
2,80 €
TTC
Dont 0,04 € d'eco-participation
Le module boutons capacitifs PMODCDC1 est un composant essentiel pour vos projets Arduino Uno. Il est équipé de boutons capacitifs et d'un connecteur mâle 2 x 4 broches, parfait pour une intégration directe sur une platine BreadBoard.
Doté d'un connecteur mâle 2 x 4 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
/************************************************************************
*
* Test du module Pmod 2 boutons capacitifs
*
*************************************************************************
* Description: Pmod_CDC1
* L'état du bouton est affiché dans le moniteur série.
*
- Matériel
- 1. Arduino Uno
- 2. Module Pmod CDC1
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:************************************************************************/
// Affectation des broches
#define BTN_1 2
#define BTN_2 3
void setup()
{
Serial.begin(9600); // initialisation du moniteur série
pinMode(BTN_1,INPUT); // configuration des broches 2 en entrée
pinMode(BTN_2,INPUT); // configuration des broches 3 en entrée
}
void loop()
{
if(digitalRead(BTN_1)==true) // si le bouton 1 est actif
{
Serial.println("Bouton 1 actif"); // écriture dans le moniteur série
}
if(digitalRead(BTN_2)==true) // si le bouton 2 est actif
{
Serial.println("Bouton 2 actif"); // écriture dans le moniteur série
}
delay(100);
}
La note d'application ci-dessus a retenu votre attention ?
Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.-
Site du fabricantTélécharger
-
Datasheet du moduleTélécharger
