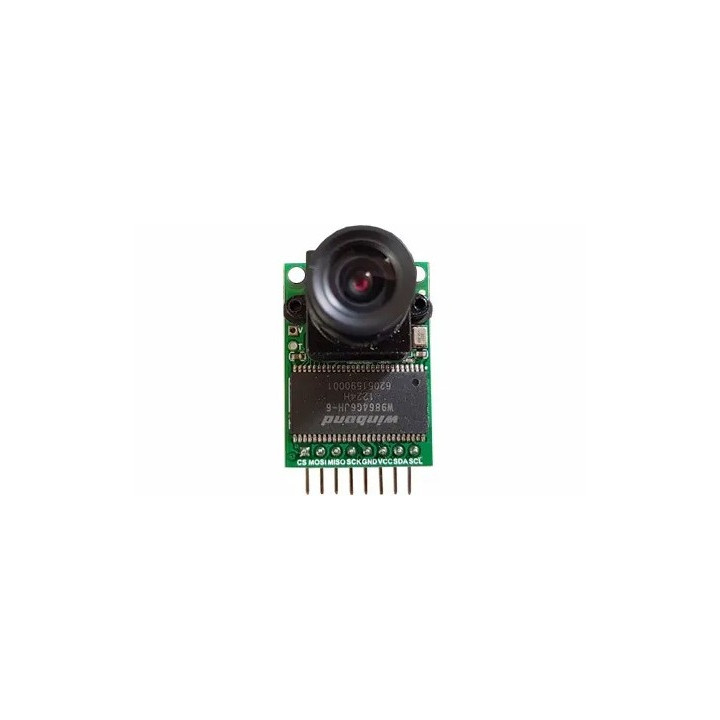

Caméra ArduCAM B0068 OV5642 5 MP pour Arduino Images

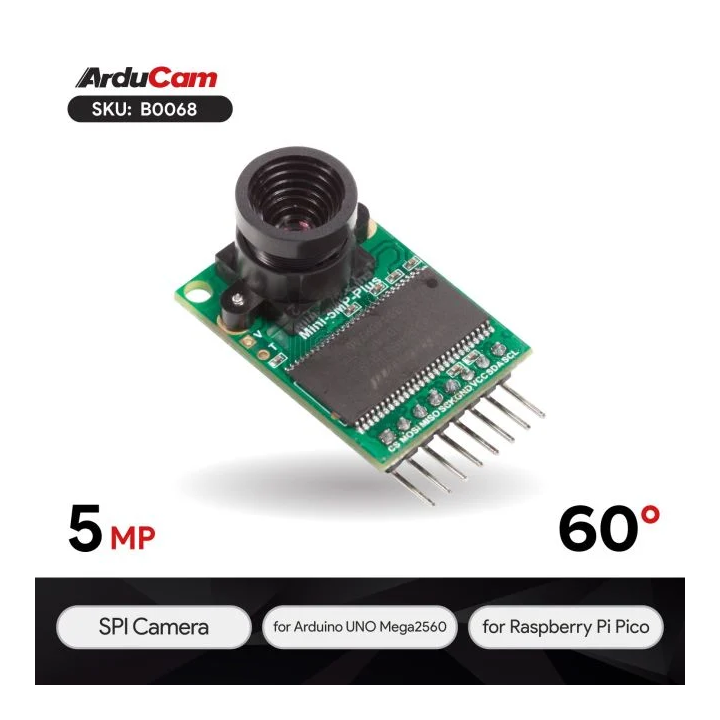

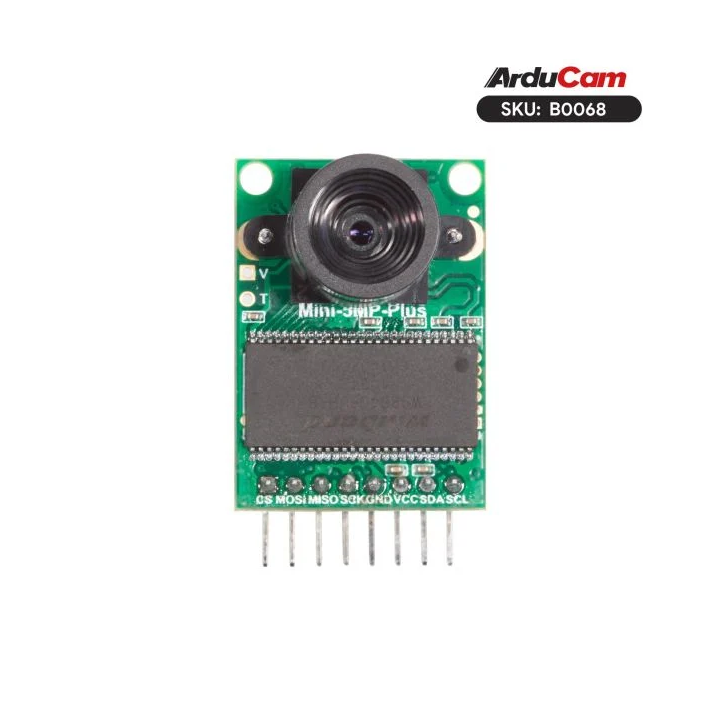

Basé sur un capteur couleur CMOS 1/4" OV5642 (doté d'une résolution de 5 Mp), ce module caméra pourra être piloté facilement depuis n'importe quel microcontrôleur (Arduino®, ChipKit, Mapple, Raspberry Pi, Beagle Bone, etc...) depuis une interface I2C / SPI. Cordon de raccordement inclus.
De dimensions réduites (34 x 25 mm), ce module caméra sera simple à utiliser grâce à ses librairies open source via un interface I2C/SPI.

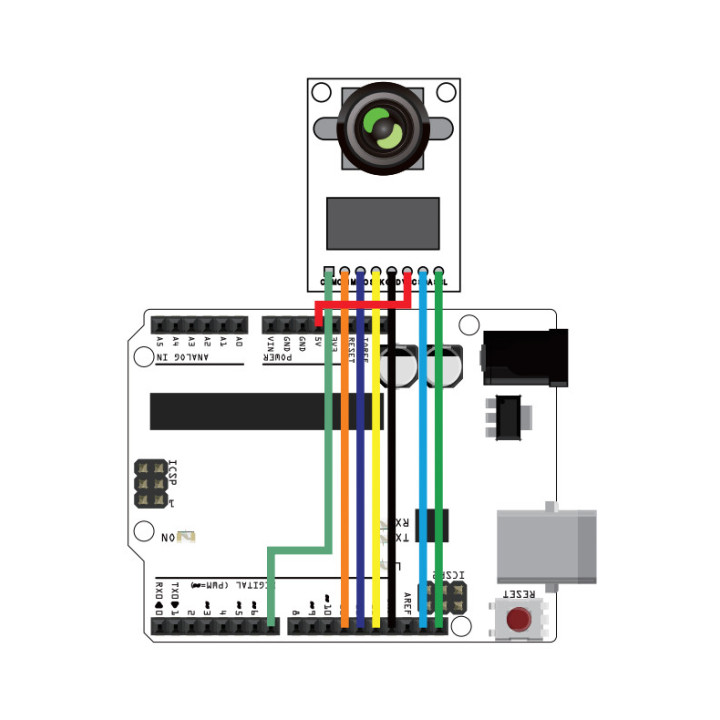

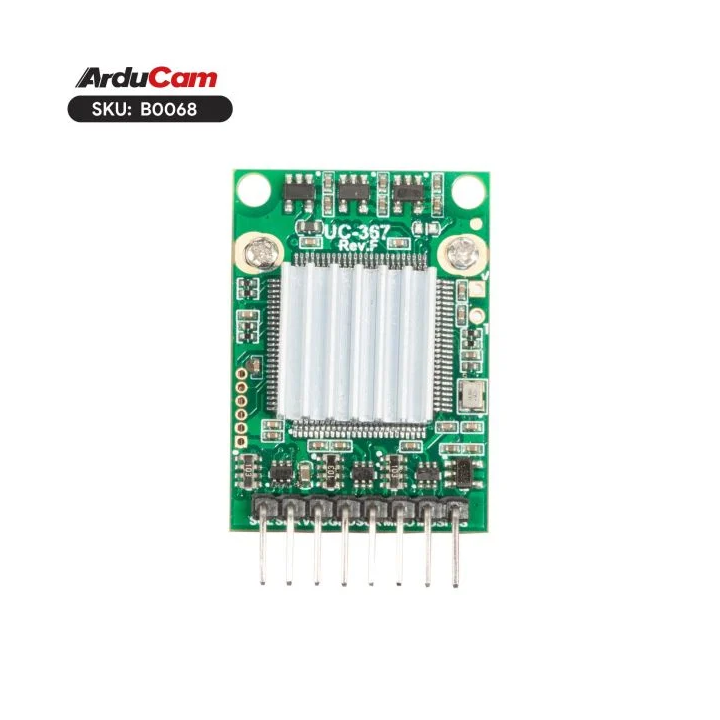

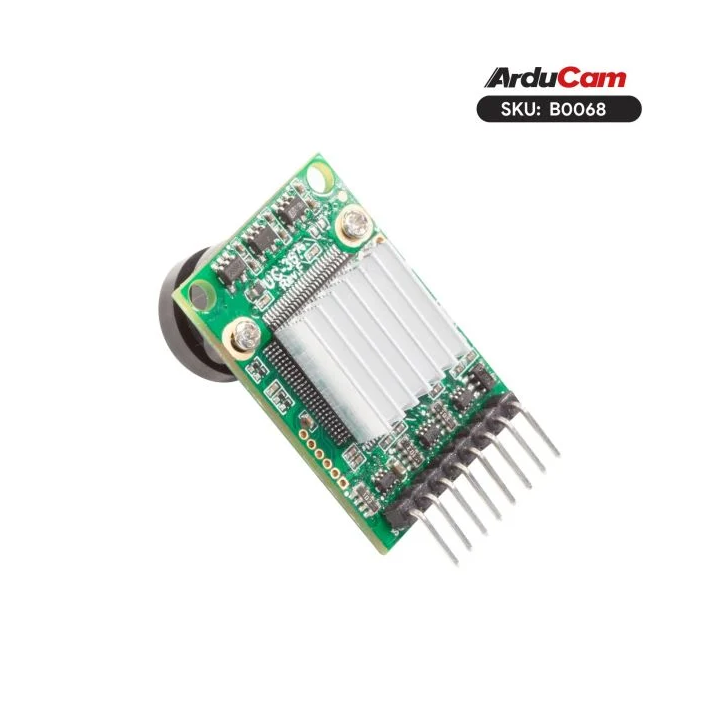

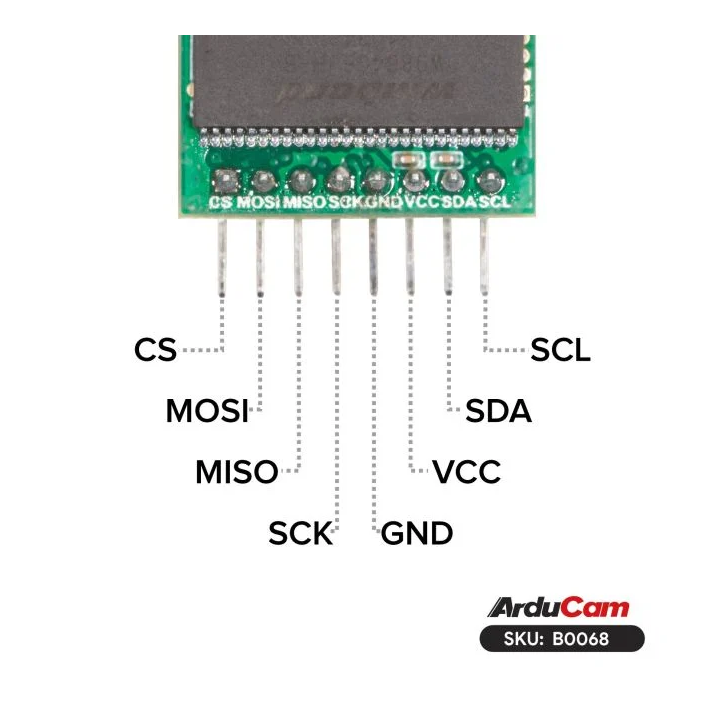

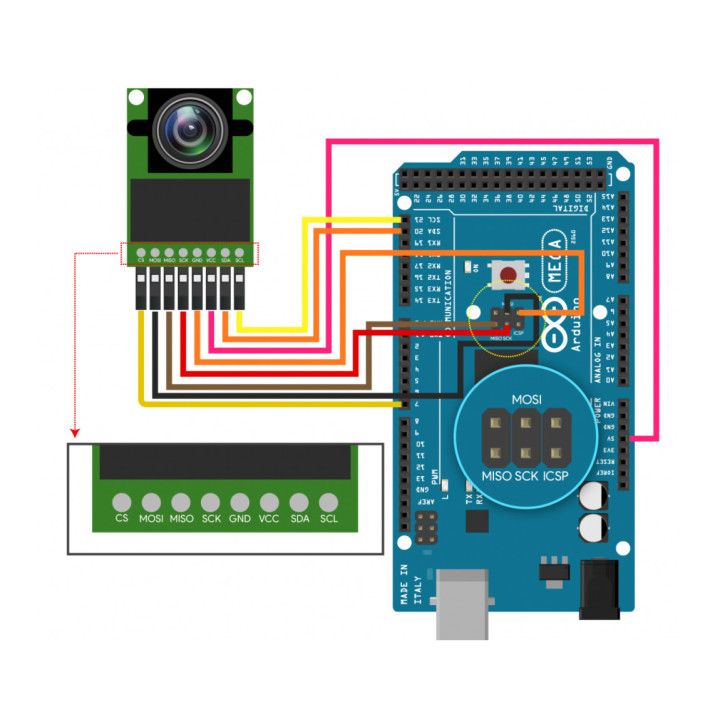

Il est équipé d'un connecteur mâle 1x8 contacts (au pas de 2,54 mm) directement compatible avec la platine ArduCAM "Multi-Camera Adapter" (non livrée) et est livré avec une nappe/flexible à 8 fils scindables avec connecteurs Dupont Mâle/femelle (ce qui vous permettra ainsi de le raccorder sur une platine Arduino UNO comme dans l'exemple ci-dessous). La face arrière est équipé d'un dissipateur thermique.
Caractéristiques:
- Capteur: OV5642 1/4" CMOS couleur (5 Megapixels)
- Résolution max: 2592 x 1944 pixels
- Image par seconde: 15 fps (2592x1944) / 30 fps (1080p) / 60 fps (720p/VGA) / 120 (QVGA)
- Formats supportés: RAW / JPEG / RGB / YUV
- Alimentation: 5Vcc
- Interface: I2C/SPI (via connecteur mâle au pas de 2,54 mm)
- Nappe 8 fils scindables de couleur avec connecteur M/F
- Dimensions: 34 x 25 mm
- Poids: 25 g
