Color 21 Click MIKROE-6773 capteur de couleur lumière

Color 21 Click est une carte d’extension compacte qui offre une détection multispectrale précise de la lumière et une mesure de la couleur ambiante pour les applications embarquées nécessitant une analyse fiable de la lumière et des couleurs. Elle est basée sur le TCS3448, un capteur de lumière spectrale polyvalent à 14 canaux de ams OSRAM. Couvrant des longueurs d’onde d’environ 380 nm à 1000 nm, ce capteur dispose de onze canaux visibles, d’un canal infrarouge proche (NIR) et d’un canal clair, permettant une résolution spectrale fine sur l’ensemble du spectre visible.

Il intègre également un canal de détection du scintillement pour l’identification des clignotements lumineux à 50/60 Hz, des filtres optiques d’interférence de haute précision, ainsi qu’un GPIO / pilote LED programmable pour le contrôle ou la synchronisation de sources lumineuses. La carte prend en charge la communication I²C et la fonctionnalité exclusive Click Snap de MIKROE, permettant de détacher la section capteur et de la positionner indépendamment pour une intégration plus flexible.

Color 21 Click est idéale pour des applications telles que la calibration de caméras, l’ajustement colorimétrique des écrans, la classification de la lumière ambiante et les systèmes d’éclairage intelligents.

Color 21 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisée sur tout système hôte prenant en charge le standard mikroBUS™. Elle est fournie avec les bibliothèques open source mikroSDK, offrant une flexibilité exceptionnelle pour l’évaluation et la personnalisation. Ce qui distingue ce Click board™, c’est la fonctionnalité révolutionnaire ClickID, qui permet au système hôte de détecter et d’identifier automatiquement cette carte d’extension, ainsi que la fonction Click Snap, introduisant un nouveau niveau de flexibilité et de facilité d’utilisation.

Color 21 Click : comment ça fonctionne ?

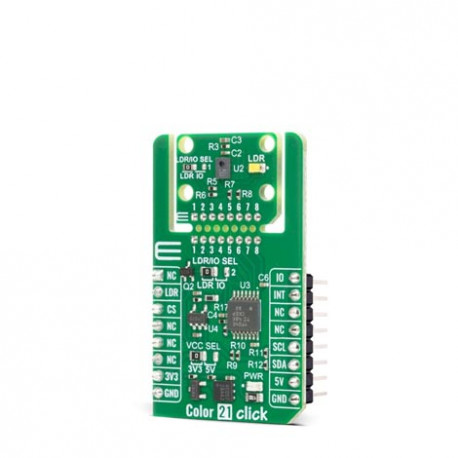

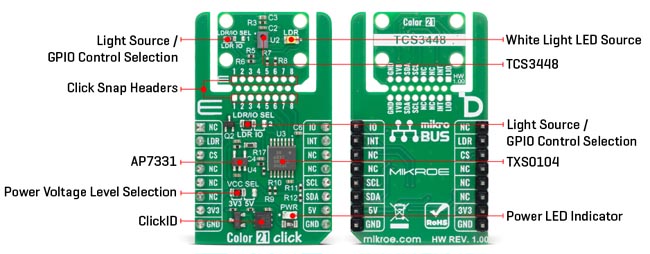

Color 21 Click est basé sur le TCS3448, un capteur de lumière spectrale polyvalent à 14 canaux de ams OSRAM, offrant des capacités de détection multispectrale de la lumière et de mesure de la couleur ambiante pour les applications embarquées. Optimisé pour la détection des composantes spectrales de la lumière ambiante dans le spectre visible, ce capteur utilise une LED blanche de type LDR comme source lumineuse afin de capturer des données spectrales précises.

Ces informations sont essentielles pour des applications telles que l’amélioration d’image des caméras, notamment l’estimation de la température de couleur corrélée (CCT), la balance des blancs automatique (AWB) et l’optimisation du temps d’exposition. Le TCS3448 dispose de canaux individuels couvrant des longueurs d’onde d’environ 380 nm à 1000 nm, avec onze canaux centrés sur le spectre visible, complétés par un canal infrarouge proche (NIR) et un canal clair. Cela permet une analyse spectrale précise et une classification fiable de la lumière ambiante dans diverses conditions.



En plus de ses capacités multispectrales, le capteur intègre un canal de détection du scintillement capable d’identifier automatiquement les variations de lumière ambiante à 50/60 Hz et de mettre les données en mémoire tampon pour un calcul externe d’autres fréquences de scintillement. Cela garantit une précision de mesure constante, même dans des conditions d’éclairage instables. Son architecture comprend des filtres optiques d’interférence de haute précision déposés directement sur des photodiodes intégrées dans du silicium CMOS, tandis qu’une ouverture intégrée contrôle la quantité de lumière entrante afin d’améliorer encore la précision et la stabilité des mesures.

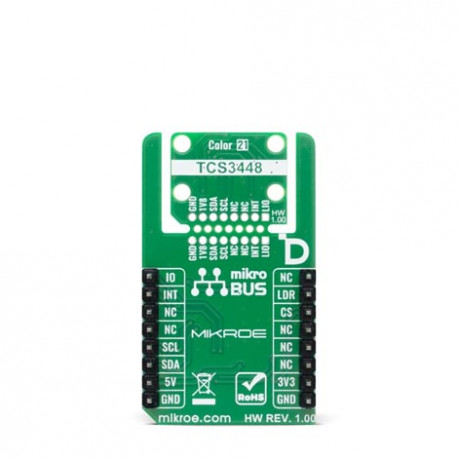

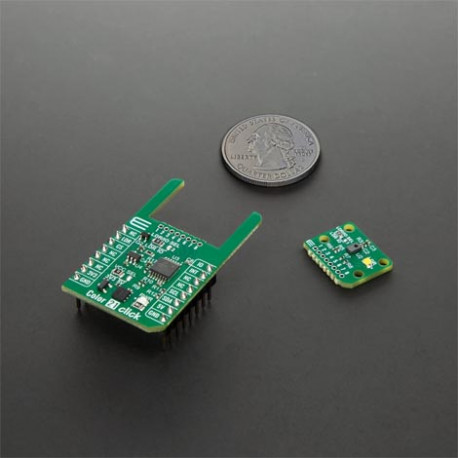

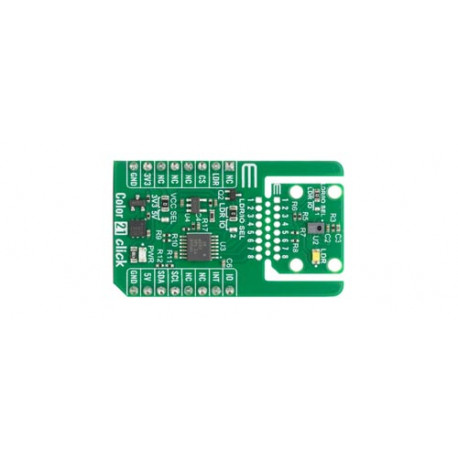

Ce Click board™ est conçue dans un format unique prenant en charge la nouvelle fonctionnalité MIKROE appelée « Click Snap ». Contrairement au format standard des Click boards, cette fonctionnalité permet de rendre la zone principale du capteur/CI/module mobile en rompant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités d’intégration. Grâce à la fonction Snap, le TCS3448 peut fonctionner de manière autonome en accédant directement à ses signaux via les broches numérotées 1 à 8. De plus, la partie Snap comprend une position de trou de fixation définie et fixe, permettant aux utilisateurs de sécuriser la carte Snap à l’emplacement souhaité.

Ce Click board™ utilise une interface I²C avec des vitesses d’horloge pouvant atteindre 1 MHz, garantissant une communication rapide avec le MCU hôte. Le TSL2522 ne nécessite pas de séquence spécifique de mise sous tension, mais requiert une tension de 1,8 V pour le bon fonctionnement de son interface et de sa logique interne. Un régulateur LDO compact AP7331 fournit donc une sortie 1,8 V à partir de l’alimentation sélectionnée sur le rail mikroBUS™. En plus des broches de communication, la carte est également équipée d’une broche d’interruption (INT) permettant au MCU hôte de se mettre en veille ou d’ignorer les résultats du capteur jusqu’à la survenue d’un événement défini par l’utilisateur (niveau de luminosité au-dessus ou en dessous d’un seuil d’intérêt).

Pour étendre les fonctionnalités, le TCS3448 intègre un GPIO numérique programmable et un pilote LED, permettant de contrôler une source lumineuse externe (comme la LED LDR mentionnée) ou un signal de synchronisation. Le choix entre ces fonctions est géré via la configuration des jumpers LDR/IO SEL, présents à la fois sur la carte principale et sur la section Snap. Lorsque la section Snap est connectée à la carte principale, les deux jumpers doivent être positionnés de manière identique afin d’assurer un fonctionnement correct.

Ce Click board™ peut fonctionner avec des niveaux logiques 3,3 V ou 5 V, sélectionnés via le jumper VCC SEL. Comme le capteur fonctionne et communique en 1,8 V, un adaptateur de niveaux logiques TXS0104 est utilisé afin d’assurer un fonctionnement fiable et une translation précise des niveaux de signal. Ainsi, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication. Enfin, cette Click board™ est fournie avec une bibliothèque logicielle contenant des fonctions simples d’utilisation et un exemple de code pouvant servir de référence pour de futurs développements.

Click Snap ?

Click Snap est une fonctionnalité innovante de nos cartes d’extension Click standardisées, conçue pour offrir une plus grande flexibilité et optimiser vos prototypes. En détachant simplement le PCB le long de lignes prédéfinies, vous pouvez facilement séparer la zone principale du capteur/CI/module, réduisant ainsi la taille, le poids et la consommation d’énergie — une solution idéale pour la phase finale de prototypage. Pour plus de détails sur Click Snap, veuillez consulter la page officielle dédiée à cette fonctionnalité.
