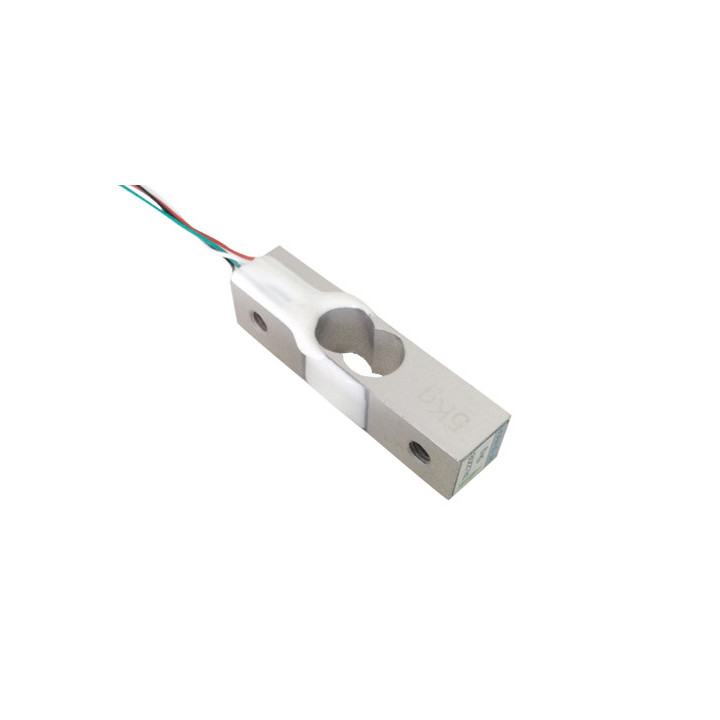

Capteur de force CZL635 ( 5 Kg ) - IP66 pour arduino
Cette barre métallique (IP65) est un capteur de pesage capable de mesurer un poids pouvant atteindre 5 Kg. Selon la force ou le poids appliqué ce capteur voit sa résistance varier.
Cette barre métallique (IP65) est un capteur de pesage capable de mesurer un poids pouvant atteindre 5 Kg. Selon la force ou le poids appliqué ce capteur voit sa résistance varier.
Ce dernier doit être connecté à un module amplificateur HX711 (non livré) pour pouvoir être exploité par un microcontrôleur (type arduino, mbed, photon, Omega2, Espuino, PHPoC, PyBoard, Teensy, feather, Arietta, Cubloc, PICBASIC...).
Caractéristiques:
- Charge maxi: 5 Kg
- Dimensions: 55 x 12,7 x 12,7 mm
- 2 trous de fixation M5 avec entraxe 40 mm - Nous proposons ces vis en option en bas de page
- Sortie (mV/V): 1 ±0,1
- Plage d'erreur (%FS) : 0,05
- Sortie sur 4 fils Ø 0,8 x 200 mm*
- Poids: 22 g

*Les capteurs de charge que nous distribuons disposent de 4 fils de couleur à relier à module amplificateur HX711 (disponible en option en bas de page).
Ces fils de couleurs correspondent à:
Rouge (Excitation+ ou +VCC)
NOIR (Excitation- ou GND)
BLANC (Amplifier+, Signal +, ou Output+)
VERT (Amplifier-, Signal -, ou Output-)
