châssis robotique JOY-IT ROBOT05 avec 2 roues motrices ROB-OL1 Images

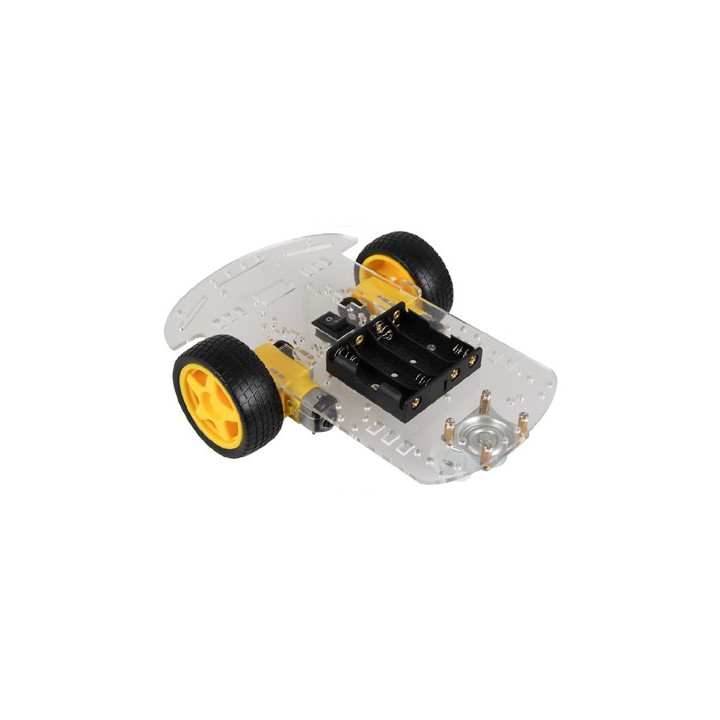

Cette base roulante (livrée en kit) est constituée d'un châssis transparent, associé à 2 moto-réducteurs 6 Vcc (rapport 1:48), ainsi qu'à 2 roues avec pneu gomme (Ø 65 mm) et à une roue folle.
Ce châssis dispose d'une multitude de trous vous permettant de fixer toutes sortes de platines et capteurs (non inclus). La base "OL1" est également livrée avec un coupleur de piles (4xAA), un interrupteur, une ball caster, 2 roues et des supports de fixation pour ses 2 moteurs. 2 mini disques perforés (inclus) à fixer sur les arbres traversant des moteurs permettront l'utilisation d'encodeur optique (non livrés) par exemple.
Contenu:
- Châssis en acrylique transparent pré-percé
- 2 blocs moteurs réducteur (fonctionnant de 4,5Vcc à 9Vcc)
- 2 disques perforés (pour utilisation avec encodeur non inclus)
- 1 ball caster
- 1 interrupteur (sortie sur cosses)
- 1 support pour recevoir 4 piles AA (non livrées)
- 2 roues Ø 60x 27 mm
- Vis d'assemblage livrées
- Dimensions: 200 x 100 mm
- Consommation (à vide): 190-200mA
La base telle-quelle n'est pas opérationnelle. Elle nécessitera l'ajout d'une interface de puissance et d'un microcontrôleur destinés à la piloter (ces options ne sont pas incluses).
Attention cette base robotique n'est pas un jouet. Son utilisation est strictement réservée aux personnes de plus de 14 ans. Cette dernière contient des petites pièces qu’un enfant plus jeune pourrait avaler ou inhaler.
