Interface RS485 2 Click - MAX3471 Interface RS485/RS422 sur mikroBUS

Le RS485 2 Click (référence MIKROE-2700) est un module de conversion UART vers RS-485/RS-422 au format mikroBUS Add-on Board. Basé sur le transceiver différentiel MAX3471 d'Analog Devices, ce Click Board™ est conçu pour les applications basse consommation alimentées sur batterie, avec une compatibilité native 3,3 V et 5 V. Il s'adresse aux ingénieurs, enseignants et makers qui ont besoin d'ajouter un port RS-485 ou RS-422 à leur microcontrôleur en quelques minutes.

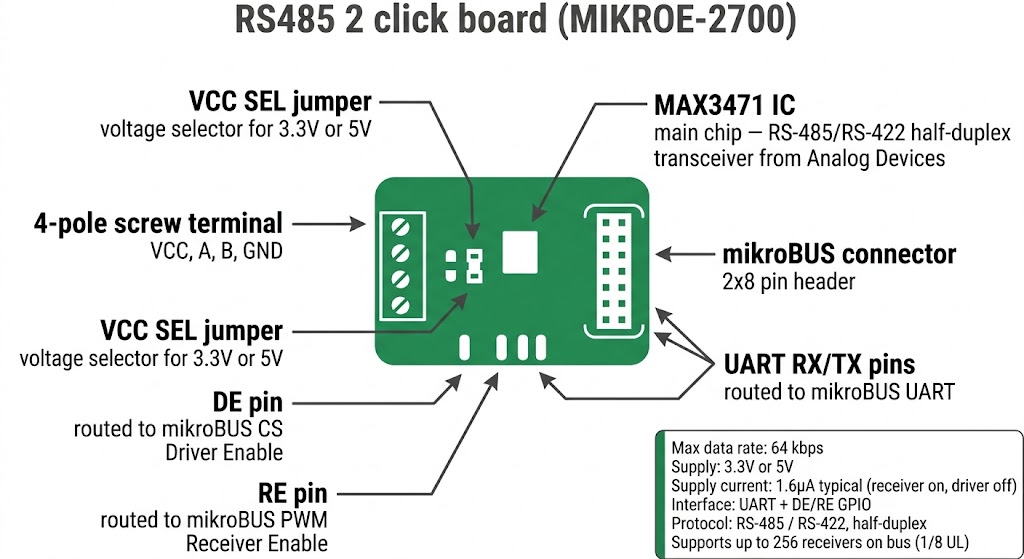

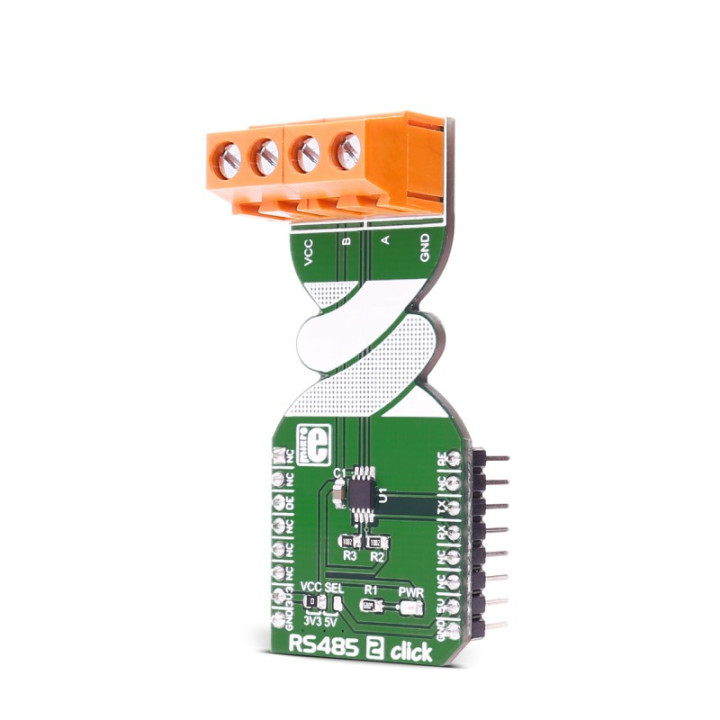

Spécifications visuelles du RS485 2 Click MIKROE-2700 avec le transceiver MAX3471 d'Analog Devices

Pourquoi choisir le RS485 2 Click MIKROE-2700 ?

La communication RS-485 est la couche physique de référence pour relier plusieurs nœuds sur un bus série longue distance dans des environnements électriquement bruités : automatismes industriels légers, comptage à distance, réseaux de capteurs distribués, automatisation du bâtiment, ou encore bancs de formation en école d'ingénieurs. Le RS485 2 Click donne accès à cette technologie sans avoir à concevoir un circuit imprimé spécifique.

Ce qui distingue ce module de ses concurrents directs dans la gamme Click Board™, c'est le choix du MAX3471. Là où d'autres transceivers RS-485 consomment plusieurs milliampères en fonctionnement, le MAX3471 se contente de 1,6 µA typique avec le récepteur actif et le driver désactivé — une valeur qui autorise réellement les applications sur pile ou sur accumulateur de faible capacité. La plage d'alimentation de 2,5 V à 5,5 V couvre toute la durée de vie d'une batterie lithium, de la charge complète jusqu'à l'épuisement.

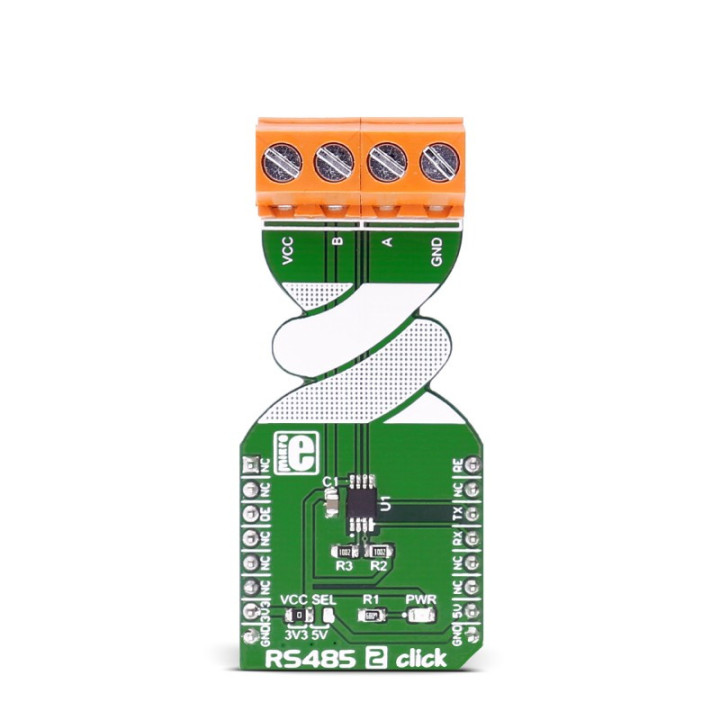

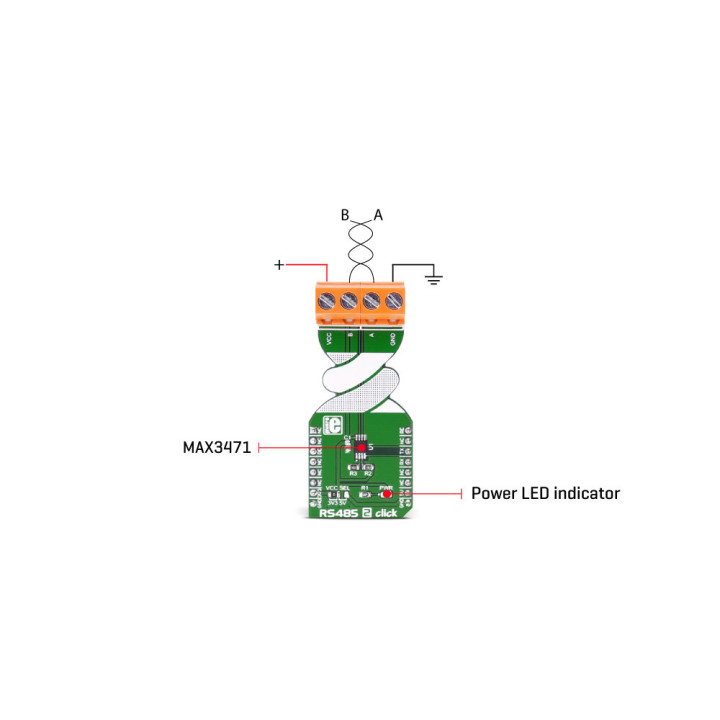

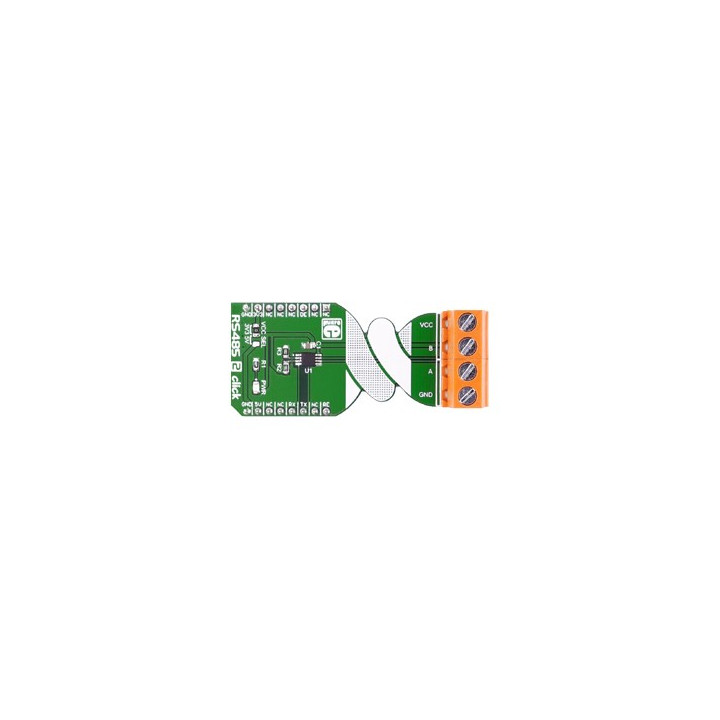

La conception du board intègre un bornier à vis 4 pôles (VCC, A, B, GND) pour la connexion du câble à paires torsadées, un jumper VCC SEL pour choisir le niveau de tension, et des résistances de pull-up/pull-down sur les broches DE et RE. Ces détails d'intégration évitent les erreurs de câblage fréquentes lors des premières prises en main. La bibliothèque mikroSDK est disponible pour accélérer le développement logiciel.

Autre atout pratique : le MAX3471 est 1/8 unit load. Cela signifie qu'un seul driver peut théoriquement alimenter jusqu'à 256 nœuds sur le bus (contre 32 pour un transceiver standard), ce qui offre une marge confortable dans les architectures multi-appareils.

Spécifications techniques

Au cœur de ce module, le MAX3471 (Analog Devices) est un transceiver différentiel demi-duplex pour bus RS-485 et RS-422. Il communique avec le microcontrôleur hôte via les broches UART du connecteur mikroBUS™ (TX et RX), complétées par deux signaux de direction : DE (Driver Enable, câblé sur la broche CS du mikroBUS) et RE (Receiver Enable, câblé sur la broche PWM). Ces deux signaux sont séparés sur ce module, ce qui offre un contrôle indépendant du driver et du récepteur.

L'alimentation est assurée en 3,3 V ou 5 V via le connecteur mikroBUS, au choix de l'utilisateur grâce au jumper VCC SEL. La consommation maximale en réception est de 1,6 µA typique — un chiffre remarquablement bas pour ce type de composant. Le débit maximal est de 64 kbps ; en pratique, la longueur du câble réduit ce débit : plus la ligne est longue, plus il faut baisser la vitesse pour maintenir la fiabilité. Le MAX3471 incorpore un driver à pente de montée réduite (slew rate limité), ce qui diminue les émissions électromagnétiques et rend la terminaison du bus moins critique dans les applications à faible débit.

Le récepteur dispose d'un failsafe vrai : si les entrées différentielles sont en circuit ouvert, en court-circuit, ou si tous les drivers du bus sont en haute impédance, la sortie du récepteur se maintient à un niveau logique HIGH — ce qui évite les interprétations erronées. La protection de sortie du driver contre les contentions de bus est également intégrée. Le module expose un bornier à vis 4 pôles (VCC, A, B, GND) pour connecter facilement le câble à paires torsadées. Format physique : mikroBUS Add-on Board. Référence fabricant : MIKROE-2700, poids 25 g (selon les sources distributeurs).

Prise en main et utilisation

La mise en œuvre du RS485 2 Click est rapide pour quiconque connaît déjà l'UART. Le module se loge dans n'importe quel socket mikroBUS™ et la communication avec le MCU passe par les lignes UART standard (RX, TX). Il faut juste gérer correctement les deux signaux de direction DE et RE pour basculer entre émission et réception — c'est d'ailleurs la seule vraie complexité de ce module.

MikroElektronika fournit une bibliothèque officielle via le compilateur mikroC (et ses équivalents mikroPascal, mikroBasic). Elle abstrait la gestion des broches DE et RE et propose des fonctions d'écriture et de lecture octet par octet. Pour les utilisateurs Arduino ou d'autres plateformes, la logique reste simple : configure l'UART, bascule la broche DE avant d'émettre, bascule RE avant de recevoir, et rebalance les deux à l'état approprié dès la transmission terminée.

Un point pratique souvent négligé : le bus RS-485 doit être terminé par une résistance en bout de ligne (valeur égale à l'impédance caractéristique du câble, généralement 120 Ω) pour éviter les réflexions. Avec le MAX3471 et son driver à slew rate réduit, cette terminaison est moins critique qu'avec un transceiver rapide, mais elle reste recommandée dès que la longueur dépasse quelques mètres ou que le débit monte.

Pour quels projets utiliser le RS485 2 Click ?

Automatisation du bâtiment et relevé de compteurs

Le RS-485 est le bus de prédilection des systèmes domotiques et de comptage à distance. Plusieurs appareils (compteurs d'énergie, capteurs de température, relais commandés) peuvent partager le même câble à paires torsadées sur des dizaines voire des centaines de mètres. Le RS485 2 Click, grâce à sa faible consommation, convient particulièrement aux nœuds alimentés localement sur batterie.

Réseaux industriels légers avec protocole MODBUS

Le protocole MODBUS RTU repose sur la couche physique RS-485. Le RS485 2 Click assure cette couche physique, et le MCU implémente le protocole MODBUS en logiciel. Cette combinaison est idéale pour interroger des automates, des variateurs de fréquence ou des capteurs industriels compatibles MODBUS dans des environnements de formation ou de prototypage.

Bancs de TP en écoles d'ingénieurs

Apprendre la communication série différentielle sur un vrai bus multipoint est bien plus formateur qu'une simple liaison UART point-à-point. Avec deux cartes de développement mikroBUS et deux RS485 2 Click, on monte un réseau maître-esclave fonctionnel en quelques lignes de code — idéal pour illustrer les concepts de bus partagé, de gestion des collisions et de terminaison de ligne.

Communicateurs portables sur batterie

La consommation de 1,6 µA en réception ouvre la voie à des applications où l'interface RS-485 est active en permanence mais le processeur principal dort la plupart du temps. Capteurs de terrain, balises de relevé, terminaux légers : le MAX3471 est taillé pour ces usages basse consommation.

Contrôle d'éclairage DMX (débit limité)

Le protocole DMX-512, utilisé pour contrôler des projecteurs de scène, repose lui aussi sur RS-485. À 250 kbps, le débit dépasse la limite du MAX3471 (64 kbps), mais pour des installations à faible nombre de canaux ou à des débits réduits, ce module peut servir de point de départ pour explorer ce domaine.

Compatibilité et écosystème

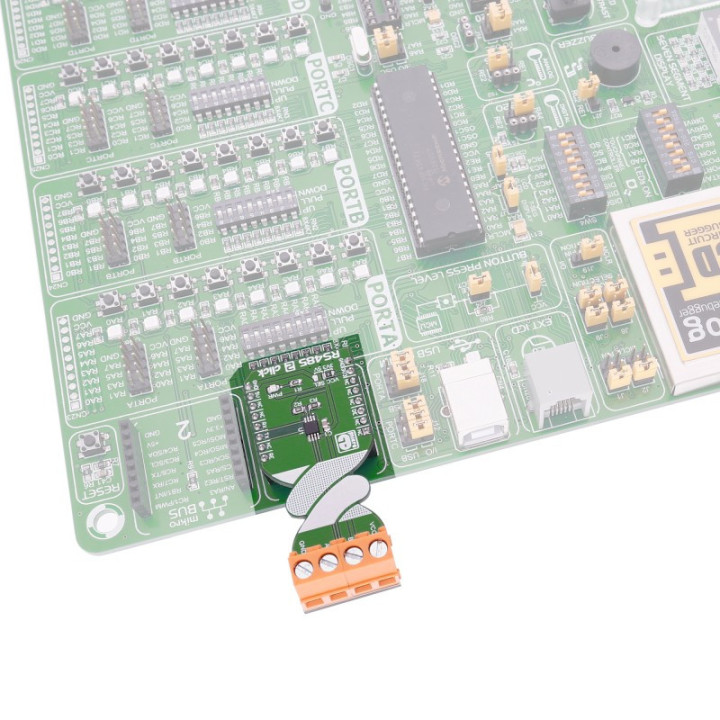

Le RS485 2 Click s'intègre dans tout système équipé d'un socket mikroBUS™ natif : cartes Clicker, EasyMx, Fusion, cartes de développement PIC32, ARM Cortex-M et bien d'autres références de la gamme MikroElektronika. Le module fonctionne indifféremment en 3,3 V et 5 V grâce au jumper VCC SEL, ce qui évite tout problème de niveau logique.

Ce Click Board™ est compatible avec d'autres modules de la gamme pour former des architectures plus complexes : une carte Flip & Click AT91SAM3X8E (deux sockets mikroBUS) permet par exemple de combiner une interface RS485 avec un autre module de communication sur le même MCU. Les bibliothèques mikroSDK disponibles sur LibStock fonctionnent avec tous les compilateurs MikroElektronika et couvrent les architectures PIC, PIC32, AVR, ARM et FT90x.

Ce module est prévu pour le prototypage, l'évaluation et la formation. Pour les applications industrielles nécessitant une isolation galvanique, consultez les modules de type RS485 Isolator (ADM2682EBRIZ ou ADM2867E) disponibles dans la catégorie bus communication Click Board.

Utilisation avec Arduino, Raspberry Pi, micro:bit et Teensy

Le RS485 2 Click n'est pas réservé aux seules cartes équipées d'un socket mikroBUS™ natif. Grâce à un shield d'adaptation dédié, ce module Click Board™ devient compatible avec les plateformes les plus répandues dans le monde maker et éducatif.

Les cartes Arduino UNO et Arduino Mega 2560, le Teensy et le Raspberry Pi peuvent ainsi piloter ce module. La carte micro:bit, qui fonctionne en logique 3,3 V, est également compatible avec ce module — le jumper VCC SEL doit être positionné sur 3,3 V. Le shield d'adaptation s'intercale entre la carte hôte et le Click Board™, assurant la correspondance des broches et des niveaux logiques sans câblage supplémentaire.

Côté Arduino, la gestion de la direction (DE/RE) s'effectue via deux broches GPIO numériques classiques. Une simple bibliothèque UART suffit pour la transmission des données : beaucoup d'implémentations MODBUS Arduino sont directement utilisables avec ce module.

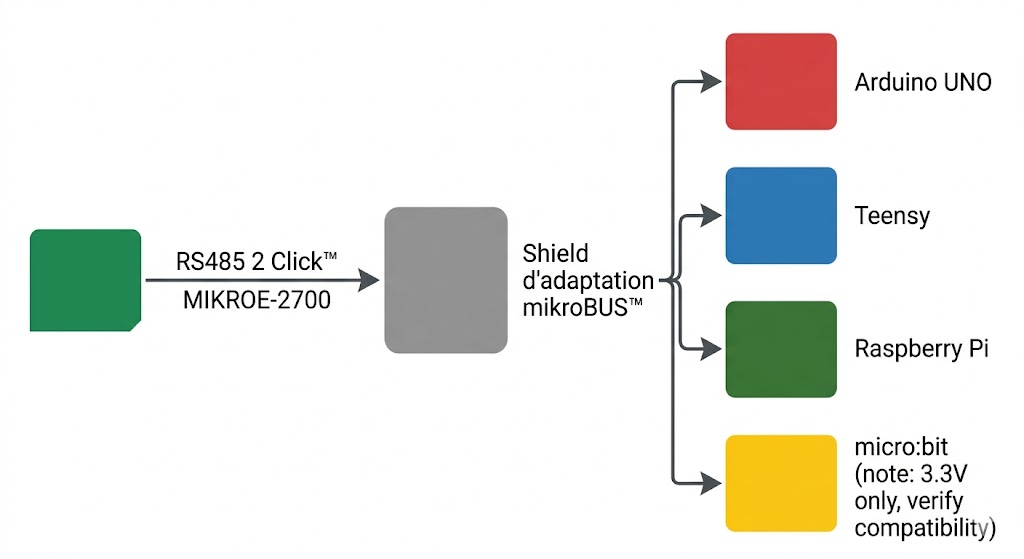

RS485 2 Click utilisable avec Arduino, Raspberry Pi, micro:bit et Teensy via un shield d'adaptation mikroBUS™

Tutoriels et ressources pour démarrer

Démo LibStock – RS485 2 Click (exemple maître/esclave)

MikroElektronika propose une application de démonstration complète pour le RS485 2 Click sur LibStock. L'exemple configure un appareil en maître et un autre en esclave : une pression sur un bouton du maître change l'état d'une LED sur l'esclave. Le code inclut la gestion des broches DE et RE, l'initialisation UART et les fonctions de lecture/écriture octet par octet. Un excellent point de départ pour comprendre la gestion de direction sur un bus RS-485 demi-duplex.

Voir le projet complet sur LibStock (RS485 2 Click)

Documentation PDF officielle – MIKROE-2700

La documentation technique complète du RS485 2 Click décrit l'architecture du MAX3471, le schéma électrique du module, la table de correspondance des broches mikroBUS™, et les détails d'implémentation logicielle. Elle est disponible directement depuis les pages produit Arrow et Farnell. Elle couvre également les cas particuliers : bus non terminé, bus avec tension proche de 2,5 V, et gestion des contentions.

Voir la documentation technique PDF du RS485 2 Click

Résumé des caractéristiques techniques

• Circuit principal : MAX3471 (Analog Devices) — transceiver RS-485/RS-422 demi-duplex basse consommation

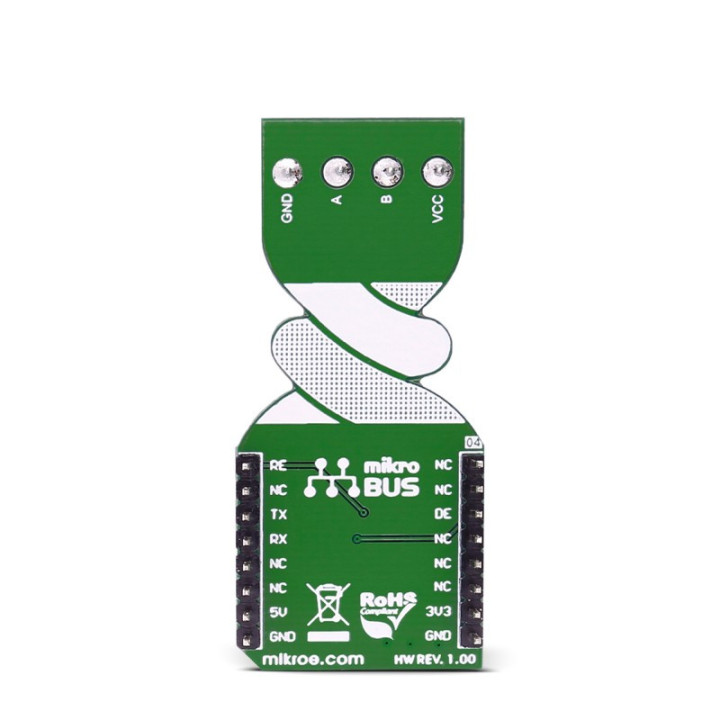

• Interface hôte : UART (RX/TX) + 2 GPIO (DE sur CS, RE sur PWM) via connecteur mikroBUS™
• Protocole cible : RS-485 / RS-422, demi-duplex asynchrone
• Débit maximal : 64 kbps (dépend de la longueur du bus)
• Tension d'alimentation : 3,3 V ou 5 V (sélectionnable par jumper VCC SEL)
• Plage de tension IC : 2,5 V à 5,5 V
• Consommation typique : 1,6 µA (récepteur actif, driver désactivé)
• Charge d'entrée : 1/8 unit load — jusqu'à 256 récepteurs par driver
• Connecteur bus : Bornier à vis 4 pôles (VCC, A, B, GND)
• Failsafe récepteur : Oui — sortie HIGH garantie en circuit ouvert, court-circuit ou bus inactif
• Protection driver : Oui — limitation de courant en cas de contention de bus
• Format : mikroBUS Add-on Board (Click Board™)
• Poids : 25 g (environ)
• Référence fabricant : MIKROE-2700
• Bibliothèque : mikroSDK compatible (LibStock / NECTO Studio Package Manager)

Questions fréquentes

Quelle est la différence entre le RS485 2 Click et les autres Click Boards RS485 de la gamme ?

Le RS485 2 Click se distingue par son transceiver MAX3471, optimisé pour la basse consommation (1,6 µA typique) et les alimentations sur batterie lithium. D'autres Click Boards RS485 utilisent des composants plus courants comme l'ADM485 (5 V uniquement, jusqu'à 5 Mbps) ou le SN65HVD12 (3,3 V, jusqu'à 32 Mbps). Choisissez le RS485 2 Click si la consommation et la compatibilité 3,3 V/5 V sont prioritaires ; choisissez une autre référence si vous avez besoin d'un débit supérieur à 64 kbps.

Le RS485 2 Click est-il compatible Arduino UNO ?

Oui, via un shield d'adaptation mikroBUS™. L'Arduino UNO communique avec le module via son UART matériel (ou un SoftwareSerial selon les broches disponibles). Il faut câbler deux broches GPIO supplémentaires pour piloter DE et RE. Le shield d'adaptation disponible chez Lextronic simplifie ce montage et évite tout câblage volant.

Peut-on utiliser le protocole MODBUS avec ce module ?

Tout à fait. Le RS485 2 Click assure la couche physique RS-485 ; le protocole MODBUS RTU est implémenté en logiciel sur le MCU. Pour Arduino, des bibliothèques MODBUS RTU open source sont directement compatibles avec cette configuration. Pour les compilateurs MikroElektronika, un exemple de code est fourni via LibStock.

Combien d'appareils peut-on connecter sur un même bus ?

Avec le MAX3471 (1/8 unit load), un seul driver peut théoriquement supporter jusqu'à 256 récepteurs sur le bus. En pratique, la longueur du câble, la qualité de la terminaison et le débit utilisé limitent le nombre de nœuds fonctionnels. Pour des installations importantes, préférez des transceivers de puissance ou des répéteurs RS-485.

Faut-il obligatoirement terminer le bus RS-485 avec ce module ?

Oui, pour les lignes longues ou les débits élevés. Le MAX3471 intègre un driver à pente de montée réduite (slew rate limité), ce qui rend les réflexions moins critiques sur des bus courts ou à faible débit. Mais pour des câbles de plusieurs dizaines de mètres, ajoutez une résistance de terminaison de 120 Ω en bout de ligne. Les borniers à vis du module facilitent cette connexion.

Quels sont les protocoles applicatifs compatibles avec ce module ?

Le RS485 2 Click assure uniquement la couche physique (PHY). Tout protocole applicatif fonctionnant sur RS-485 ou RS-422 est compatible : MODBUS RTU, DMX-512 (à 64 kbps max, pas à 250 kbps natif), protocoles propriétaires, ou tout protocole série asynchrone personnalisé. La seule contrainte est le débit maximum de 64 kbps imposé par le MAX3471.

La bibliothèque LibStock est-elle utilisable avec Arduino ?

La bibliothèque LibStock officielle est prévue pour les compilateurs MikroElektronika (mikroC, mikroBasic, mikroPascal). Pour Arduino, il faut écrire sa propre gestion des broches DE et RE, mais c'est simple : la logique est de type HIGH = émission, LOW = réception pour DE, et l'inverse pour RE. De nombreux exemples Arduino pour RS-485 avec gestion DE/RE sont disponibles sur les forums et GitHub.
