RS485 Click 3.3V ( SN65HCD12 ) MIKROE-989 — Interface RS-485 sur bus mikroBUS

Le RS485 Click 3.3V (MIKROE-989) est un module d'interface au format mikroBUS Add-on Board qui permet de connecter un microcontrôleur 3,3V à un bus RS-485 ou RS-422 via son UART natif. Basé sur le transceiver semi-duplex SN65HVD12 de Texas Instruments, il intègre les résistances de terminaison et de polarisation configurables par jumpers, et expose le bus via quatre bornes à vis — prêt à raccorder une paire torsadée industrielle.

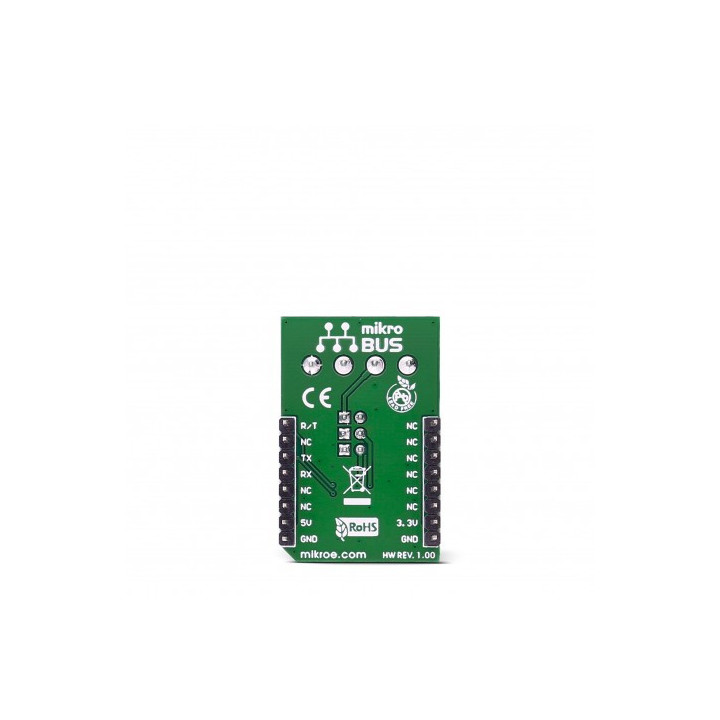

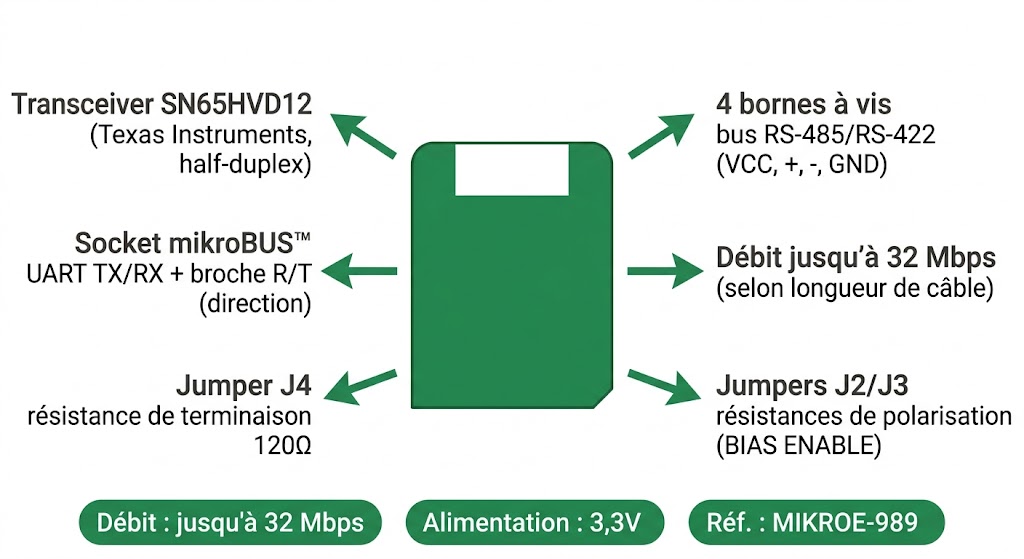

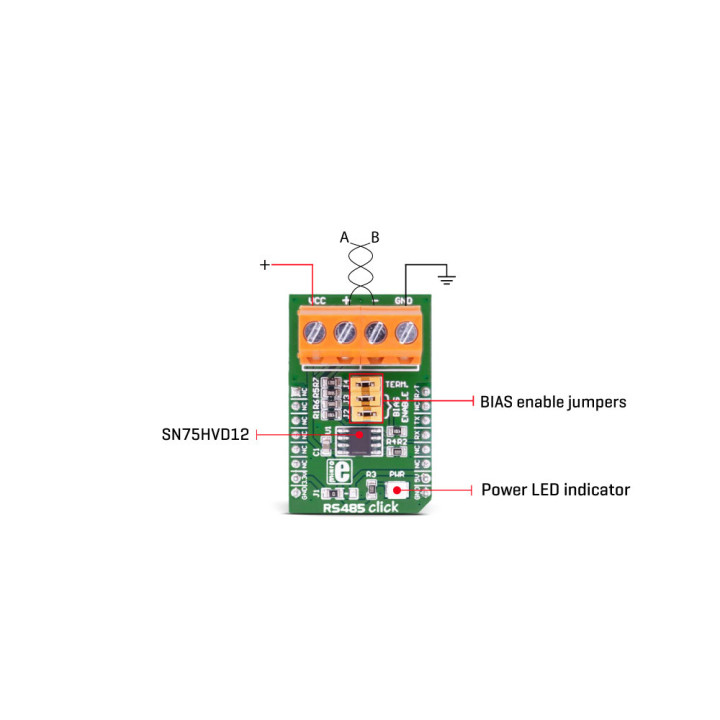

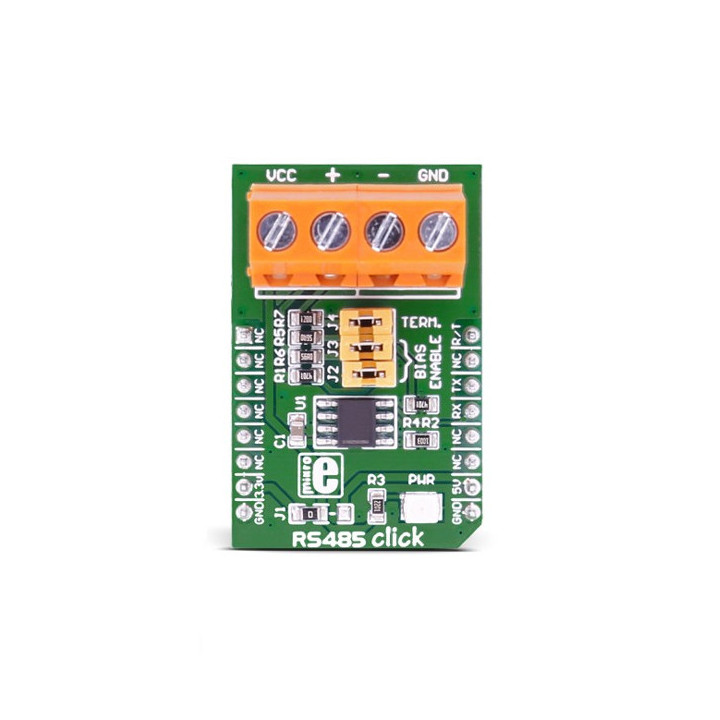

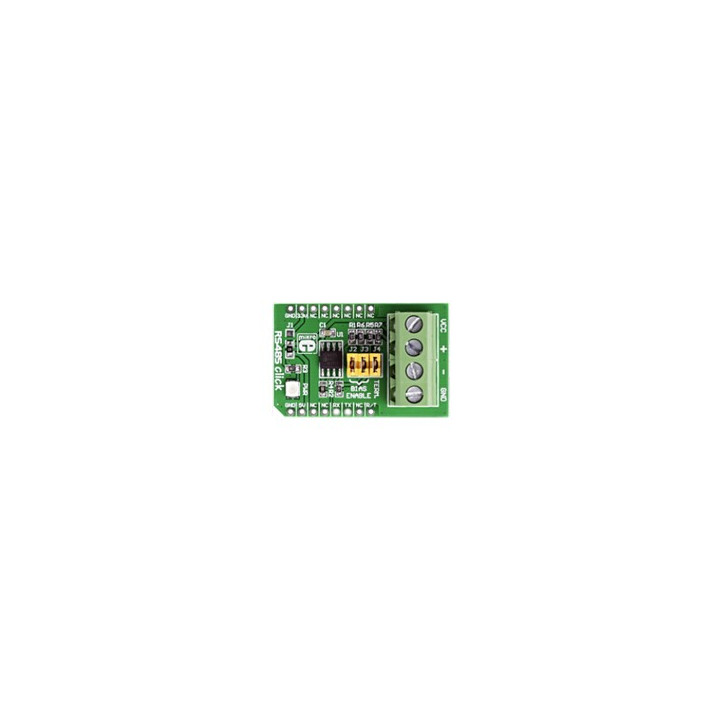

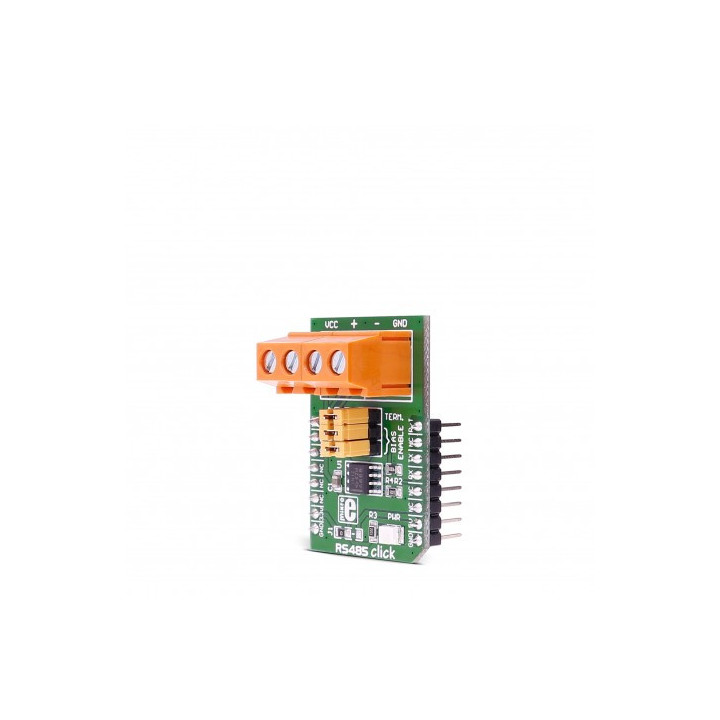

Vue des composants clés du RS485 Click 3.3V : transceiver SN65HVD12, bornes à vis RS-485, jumpers de terminaison et socket mikroBUS™

Pourquoi choisir le RS485 Click 3.3V pour votre projet ?

Le RS-485 est le bus série différentiel de référence pour les communications industrielles longue distance. Contrairement au RS-232 (point à point, courte portée), le RS-485 supporte plusieurs nœuds sur un même câble et atteint des distances bien supérieures avec une excellente immunité aux perturbations électromagnétiques — grâce à la transmission différentielle en paire torsadée qui annule les interférences en mode commun.

Le RS485 Click 3.3V simplifie l'accès à ce bus depuis n'importe quelle carte équipée d'un socket mikroBUS™. Le transceiver SN65HVD12 prend en charge les débits jusqu'à 32 Mbps (selon la longueur de câble), le mode semi-duplex, la détection de circuit ouvert et court-circuit, l'arrêt thermique, et un démarrage sans glitch pour le hot-plugging. La présence de jumpers pour la résistance de terminaison (120Ω) et les résistances de polarisation (BIAS ENABLE) évite tout câblage supplémentaire — tout est déjà sur la carte.

Ce module est une interface de couche physique pure : il ne définit aucun protocole applicatif. C'est une force, pas une limitation — il devient compatible avec MODBUS, DMX512, ou n'importe quel autre protocole RS-485 de votre choix, implémenté librement dans le firmware. L'écosystème MikroElektronika fournit une librairie mikroSDK et des exemples pour démarrer rapidement.

Spécifications techniques

Au cœur du module, le SN65HVD12 (Texas Instruments) est un transceiver RS-422/RS-485 semi-duplex tristate. Il fonctionne exclusivement en 3,3V — ce module n'est pas compatible avec les MCU 5V sans circuit de conversion de niveaux. Le débit théorique maximal atteint 32 Mbps, mais la longueur du bus est le facteur limitant réel : plus le câble est long, plus le débit maximal atteignable diminue.

L'interface vers le MCU utilise les broches UART TX/RX du socket mikroBUS™. La direction de communication (émission ou réception) est pilotée par la broche R/T du Click, raccordée à la broche PWM du mikroBUS™. Les entrées DE (Driver Enable) et RE (Receiver Enable) du SN65HVD12 sont reliées ensemble et pilotées par cette seule broche : niveau haut = émission active, niveau bas = réception active.

La carte dispose de trois jumpers configurables : le jumper J4 insère la résistance de terminaison de 120Ω entre les lignes du bus pour prévenir les réflexions en bout de ligne ; les jumpers J2 et J3 activent les résistances de polarisation (BIAS ENABLE) entre les lignes bus et VCC/GND, garantissant un état défini quand aucun driver n'est actif sur le bus. Quatre bornes à vis (VCC, +, -, GND) permettent de raccorder directement la paire torsadée et d'alimenter un nœud distant. L'hystérésis du récepteur est d'environ 35 mV, avec entrée fail-safe intégrée.

Prise en main et utilisation

La configuration des jumpers dépend de la position du module dans le réseau RS-485. Si c'est le premier nœud du réseau, placer les trois jumpers J2, J3 et J4. Si c'est un nœud intermédiaire, retirer tous les jumpers. Si c'est le dernier nœud, placer uniquement J4 (terminaison). Cette configuration est identique sur toutes les versions RS485 Click de MikroElektronika.

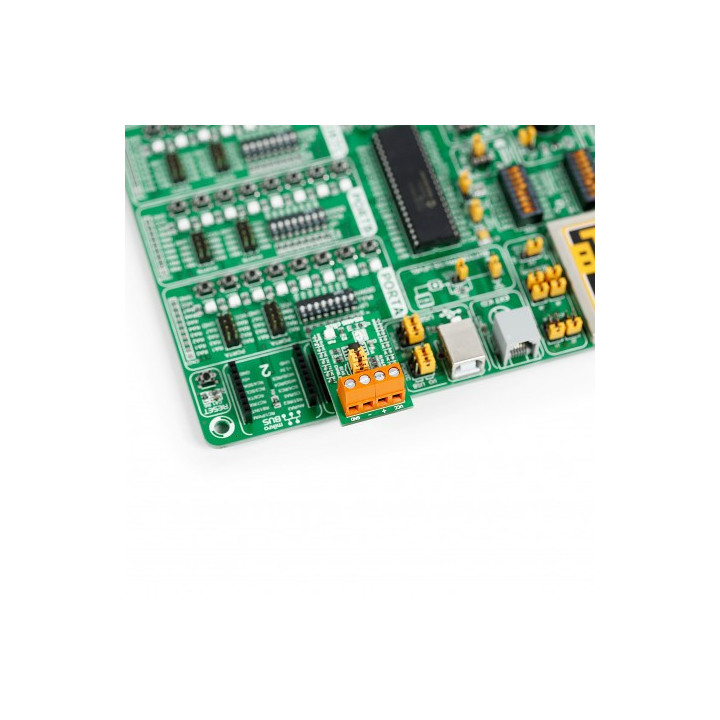

Côté firmware, la broche R/T doit être mise à HIGH avant chaque émission et à LOW pour retourner en réception — c'est la gestion de direction caractéristique du RS-485 semi-duplex. La librairie mikroSDK disponible sur le Package Manager de NECTO Studio (recommandé), sur LibStock ou sur le GitHub MikroElektronika, prend en charge cette gestion automatiquement. L'exemple fourni fonctionne en mode émetteur ou récepteur, configurable par directive de compilation. Compatible avec tous les compilateurs MikroElektronika et les cartes Clicker, EasyMx et Fusion.

Pour quels projets utiliser le RS485 Click 3.3V ?

Le RS-485 est omniprésent dans l'industrie, l'automatisation, l'éclairage et les réseaux de capteurs. Voici les cas d'usage les plus courants pour ce module.

Réseaux MODBUS RTU industriels

MODBUS RTU est le protocole industriel le plus répandu au monde pour connecter automates, variateurs, capteurs et compteurs. Le RS485 Click 3.3V fournit la couche physique RS-485 nécessaire, sur laquelle une pile MODBUS peut être implémentée côté firmware MCU — en maître pour interroger des esclaves, ou en esclave pour être intégré dans un réseau existant.

DMX512 pour l'éclairage scénique et architectural

Le protocole DMX512 utilisé pour piloter les gradateurs et projecteurs scéniques repose sur une liaison RS-485. Ce Click permet de créer un contrôleur DMX embarqué sur microcontrôleur 3,3V, pour piloter des systèmes d'éclairage depuis un MCU de développement ou un prototype custom.

Compteurs d'énergie et capteurs industriels

Compteurs d'eau, de gaz, d'électricité, capteurs de température ou de pression industriels — la plupart exposent une interface RS-485 pour la remontée de données. Le MIKROE-989 permet de les intégrer dans un système embarqué en quelques lignes de firmware.

Interconnexions châssis à châssis longue distance

Quand deux équipements distants doivent communiquer sur des dizaines voire des centaines de mètres, le RS-485 sur paire torsadée est la solution fiable. La transmission différentielle annule les perturbations en mode commun — idéal dans les bâtiments industriels traversés par des câbles d'alimentation.

Stations de sécurité électronique et domotique

Centrales d'alarme, contrôle d'accès, gestion technique de bâtiment (GTB) — ces systèmes utilisent des bus RS-485 pour relier les périphériques au contrôleur central. Ce Click permet de créer des nœuds sur ce bus depuis une carte de développement mikroBUS™.

Systèmes de contrôle de moteurs

Les variateurs de vitesse et drivers de moteurs pas à pas exposent fréquemment une interface RS-485 pour recevoir les consignes. Le RS485 Click 3.3V permet de prototyper rapidement un système de pilotage multi-axes via bus différentiel.

Compatibilité et écosystème

Le RS485 Click 3.3V est compatible avec toutes les cartes équipées d'un socket mikroBUS™ standard fonctionnant en 3,3V. Attention : ce module ne supporte pas les niveaux logiques 5V — une utilisation avec un MCU 5V nécessiterait un circuit de translation de niveaux externe. Les familles de cartes MikroElektronika 3,3V (Clicker 2 for STM32, Fusion for ARM, etc.) sont directement compatibles.

Côté bus RS-485, les quatre bornes à vis permettent un raccordement direct à tout câble à paire torsadée blindée ou non. Le module peut accueillir jusqu'à 32 nœuds sur le même bus (charge unitaire 1/8). Pour des réseaux avec plus de nœuds, des transceivers à charge fractionnaire seraient nécessaires. Plusieurs RS485 Click 3.3V peuvent cohabiter sur le même bus physique, chacun raccordé à un MCU différent.

Utilisation avec Arduino, Raspberry Pi, micro:bit et Teensy

Le RS485 Click 3.3V peut être utilisé avec des plateformes non-mikroBUS™ grâce à un shield d'adaptation dédié. Ce module fonctionnant exclusivement en 3,3V, la compatibilité avec les plateformes hôtes doit être vérifiée pour les niveaux logiques.

Le Raspberry Pi (GPIO 3,3V) et la carte micro:bit (3,3V natif) sont directement compatibles. Le Teensy fonctionne également en 3,3V selon les modèles. Les cartes Arduino UNO et Arduino Mega 2560 fonctionnent nativement en 5V — leur utilisation avec ce module requiert que le shield d'adaptation gère la conversion de niveaux logiques, ou que l'Arduino soit alimenté et configuré en 3,3V. Vérifiez la documentation de votre shield avant de raccorder.

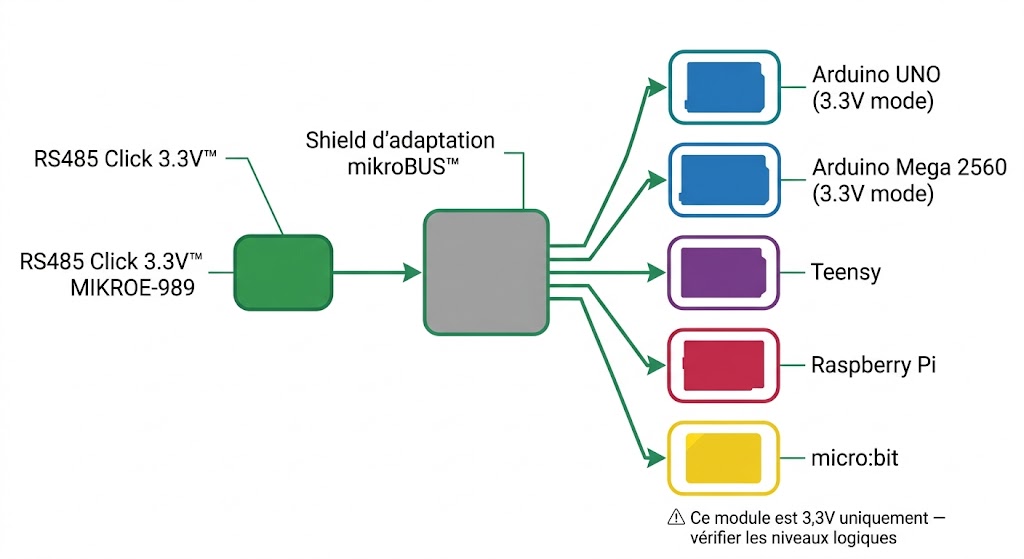

Le RS485 Click 3.3V utilisable avec Raspberry Pi, micro:bit, Teensy et Arduino (3,3V) via un shield d'adaptation mikroBUS™

Tutoriels et ressources pour démarrer

Page produit et librairie RS485 Click 3.3V sur mikroe.com

La page officielle du RS485 Click 3.3V sur mikroe.com donne accès à la librairie mikroSDK via NECTO Studio Package Manager. L'exemple fourni illustre les deux modes de fonctionnement (émetteur et récepteur) et la gestion de la broche R/T pour la direction du bus. Compatible avec tous les compilateurs MIKROE et les principales cartes de développement.

Voir la page produit et les ressources sur mikroe.com

Exemple RS485 Click 3.3V sur LibStock

LibStock propose le projet de démonstration original pour le RS485 Click 3.3V, développé avec les compilateurs MikroElektronika. Le code implémente la lecture d'octets depuis le buffer UART et l'émission de messages toutes les deux secondes — une base solide pour démarrer une liaison RS-485 entre deux nœuds. Le projet est téléchargeable directement ou via NECTO Studio.

Voir l'exemple sur libstock.mikroe.com

Résumé des caractéristiques techniques

• Circuit principal : SN65HVD12 — Texas Instruments, transceiver RS-485/RS-422 semi-duplex
• Mode de communication : semi-duplex (half-duplex)
• Interface hôte : UART (TX/RX) + broche R/T pour direction (broche PWM mikroBUS™)
• Débit maximal : jusqu'à 32 Mbps (selon longueur du câble)
• Tension d'alimentation : 3,3V uniquement — pas de compatibilité 5V native
• Résistance de terminaison : 120Ω via jumper J4 (configurable)
• Résistances de polarisation : BIAS ENABLE via jumpers J2/J3 (configurables)
• Hystérésis récepteur : ~35 mV — fail-safe intégré
• Connectique bus : 4 bornes à vis (VCC, +, -, GND)
• Nœuds max sur le bus : jusqu'à 32 (charge unitaire 1)
• Protocoles applicatifs supportés : MODBUS RTU, DMX512, et tout protocole RS-485
• Format : mikroBUS™ Add-on Board (Click board™)
• Librairie : mikroSDK compliant — NECTO Studio / LibStock / GitHub MikroElektronika
• Poids : 34g
• Référence fabricant : MIKROE-989
• Fabricant : MikroElektronika

Questions fréquentes

Quelle différence entre RS-485 et RS-232 ?

Le RS-232 est une liaison point à point, asymétrique (référencée à la masse), limitée en distance et en débit, avec des niveaux de tension élevés. Le RS-485 utilise une transmission différentielle sur paire torsadée, ce qui lui confère une excellente immunité aux perturbations, une portée bien supérieure, et la capacité de raccorder plusieurs nœuds (32 avec ce module) sur le même câble. C'est pour ces raisons que le RS-485 est devenu le bus de référence pour l'automatisation industrielle.

Pourquoi ce module est-il limité à 3,3V ?

Le SN65HVD12 est une version basse tension du transceiver HVD12, spécifiquement conçue pour les MCU 3,3V. Alimenter ce module en 5V endommagerait le circuit. Si votre projet nécessite une compatibilité 5V, MikroElektronika propose le RS485 Click 5V (version séparée) équipé d'un transceiver adapté.

Comment configurer les jumpers selon la position dans le réseau ?

Trois configurations possibles selon la position du nœud sur le bus : premier nœud → souder J2, J3 et J4 (terminaison + polarisation) ; nœud intermédiaire → aucun jumper ; dernier nœud → souder uniquement J4 (terminaison). Les réseaux RS-485 doivent être terminés aux deux extrémités pour éviter les réflexions de signaux qui corrompent les données.

Le RS485 Click 3.3V est-il compatible avec le protocole MODBUS ?

Oui. Ce module fournit uniquement la couche physique RS-485 — le protocole MODBUS RTU (ou tout autre protocole RS-485) est implémenté dans le firmware du MCU. La librairie mikroSDK fournit les fonctions de communication série nécessaires, et de nombreuses bibliothèques MODBUS open source existent pour les MCU courants.

Quelle longueur de câble est-elle possible ?

La longueur maximale dépend directement du débit souhaité — c'est un compromis inhérent au RS-485. À faible débit (quelques kbps), des centaines de mètres sont possibles avec un câble de qualité. À plein débit (32 Mbps), la longueur est très courte. En pratique, pour des applications MODBUS à 9600 bps ou 115200 bps, des centaines de mètres ne posent pas de problème avec du câble à paire torsadée blindée.

Combien de modules RS485 peut-on raccorder sur le même bus ?

Le SN65HVD12 présente une charge unitaire 1 sur le bus. Un réseau RS-485 peut accueillir jusqu'à 32 charges unitaires, soit théoriquement 32 nœuds avec ce module. Pour des réseaux plus grands, des transceivers à charge fractionnaire (1/8 ou 1/4) permettent d'aller jusqu'à 256 nœuds.

La micro:bit est-elle compatible avec ce module ?

Oui. La micro:bit fonctionne nativement en 3,3V, ce qui la rend directement compatible avec le RS485 Click 3.3V — sous réserve d'utiliser un shield d'adaptation mikroBUS™ pour le raccordement physique. Vérifiez que votre shield gère correctement la broche R/T (direction) en plus des lignes UART.

Où trouver la librairie et les exemples ?

La librairie mikroSDK pour le RS485 Click 3.3V est disponible sur le Package Manager de NECTO Studio, sur LibStock (libstock.mikroe.com) et sur le GitHub MikroElektronika (dépôt RS485_click_3V3). Elle est compatible avec les compilateurs MikroElektronika mikro C, mikro Basic et mikro Pascal.
