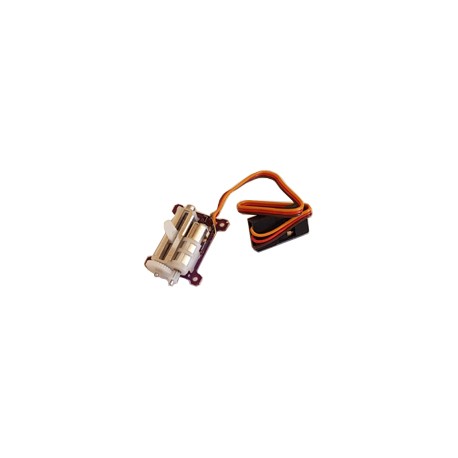

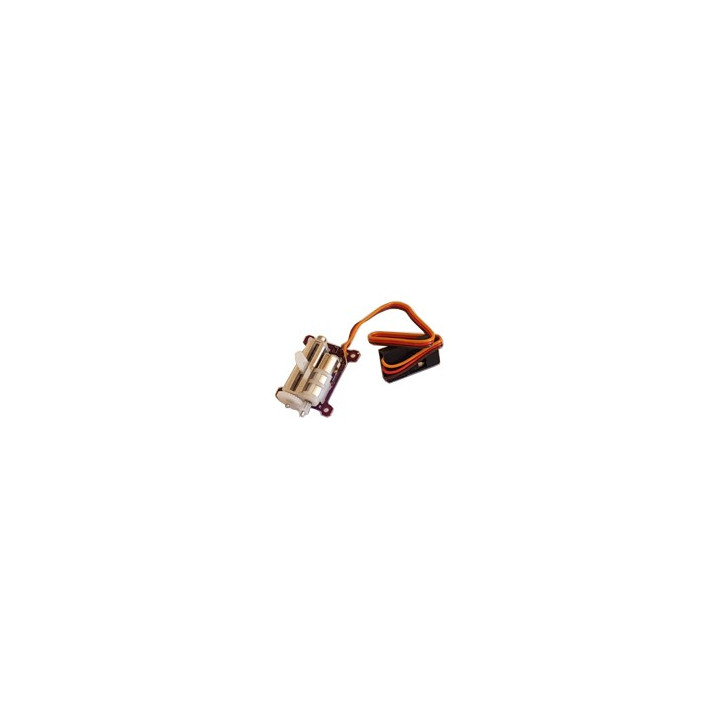

Servomoteur actionneur linéaire miniature

Idéalement conçu pour les applications RC, la robotique, les petites automatismes, etc... cet actionneur linéaire miniature (fonctionnant de 3,7 V à 6 V) permet de déplacer un mini curseur en plastique (équipé de 3 trous de fixation) sur une course de 9 mm. Le module se raccordera à l'aide d'un connecteur JR 3 plots (le même que sur les servomoteurs).

Il pourra être facilement piloté en PWM par l'intermédiaire d'un microcontrôleur (non livré) type Arduino® ou autre.




Faces avant et arrière du module actionneur linéaire (la pièce de 2 centimes n'est pas livrée !)


Caractéristiques:

• Alimentation: 3,7 à 6 Vcc
• Pilotage via signal PWM
• Pignon plastique
• Course: 9 mm
• Couple: 12 g.cm @ 3,7 V et 24 g.cm @ 6 V
• Vitesse: 0,12s/9 mm @ 3,7 V et 0,08s/9 mm @ 6 V
• Consommation à vide: 55 mA @ 3,7V et 100 mA @ 6 V
• Consommation en charge: 230 mA @ 3,7V et 450 mA @ 6 V
• Sortie sur fil 95 mm avec connecteur 3 plots JR (type servomoteur)
• Dimensions: 21,4 x 15,2 x 6 mm (12 mm avec curseur)
• Poids: 1,5 g

La course de déplacement étant très petite et pouvant être très rapide suivant les commandes PWM envoyées, veuillez faire attention à ne pas exercer un mouvement prolongé en butée au risque d'endommager le mécanisme.
