Adaptateur MKR2UNO adapter TSX00005 pour shield Arduino et cartes MKR

L'Arduino MKR2UNO Adapter est la solution matérielle officielle qui permet d'utiliser vos anciens shields au format UNO avec la nouvelle génération de cartes Arduino MKR. Ce shield adaptateur agit comme un pont mécanique et électrique, transformant le format compact MKR en un footprint standard UNO pour simplifier vos phases de prototypage et de migration technologique.



Pourquoi choisir l'Arduino MKR2UNO Adapter pour vos projets ?

Si vous possédez une vaste collection de shields Arduino UNO et que vous souhaitez passer à la puissance des processeurs SAMD21 32 bits de la gamme MKR, cet adaptateur est indispensable. Il permet de ne pas racheter de nouveaux périphériques alors que vos capteurs, afficheurs ou modules de communication actuels fonctionnent encore parfaitement. L'utilisation de l'Arduino MKR2UNO Adapter vous offre un gain de temps considérable lors de la migration de projets existants : il suffit d'enficher votre carte MKR sur l'adaptateur, puis de placer l'ensemble sur votre shield cible.

Au-delà de la simple conversion physique, cet adaptateur apporte une robustesse supplémentaire à vos montages. On est sur du costaud avec un PCB de haute qualité et une connectique Barrel Jack intégrée pour l'alimentation. Cela permet d'alimenter vos projets avec des sources externes (7-12V) de manière beaucoup plus fiable qu'en passant uniquement par le micro-USB. C'est la solution rêvée pour les makers et les ingénieurs qui veulent allier la compacité du format MKR à la versatilité immense de l'écosystème UNO. C'est un accessoire qui fait le job proprement, sans bidouillage ni câbles volants, garantissant ainsi une stabilité électrique optimale pour vos applications IoT les plus exigeantes.

Enfin, cet adaptateur résout le problème de l'accessibilité des broches. En déportant le format MKR sur une surface plus large, il facilite les mesures au multimètre ou à l'oscilloscope lors du débogage. Pour les milieux éducatifs, il permet de rentabiliser les parcs de matériel existants tout en introduisant les dernières technologies de connectivité WiFi, LoRa ou Sigfox.

Spécifications techniques détaillées

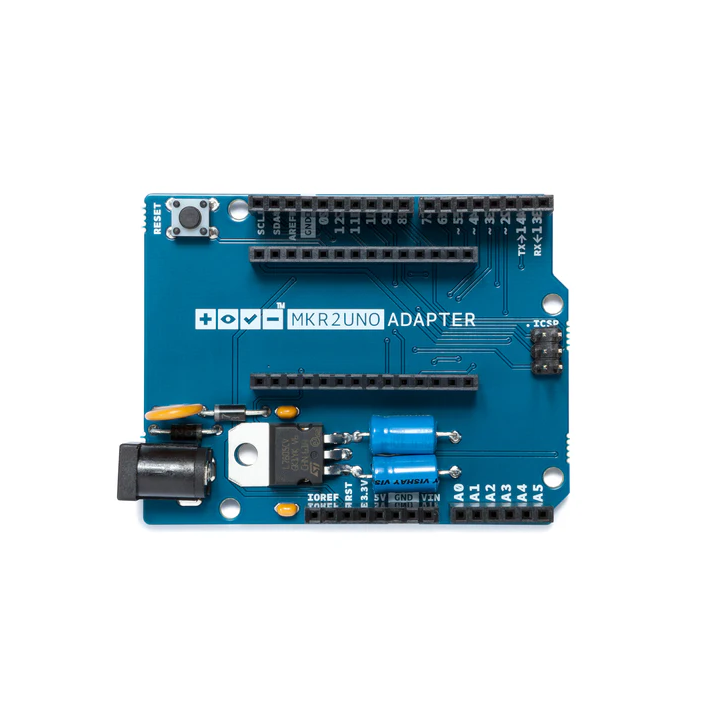

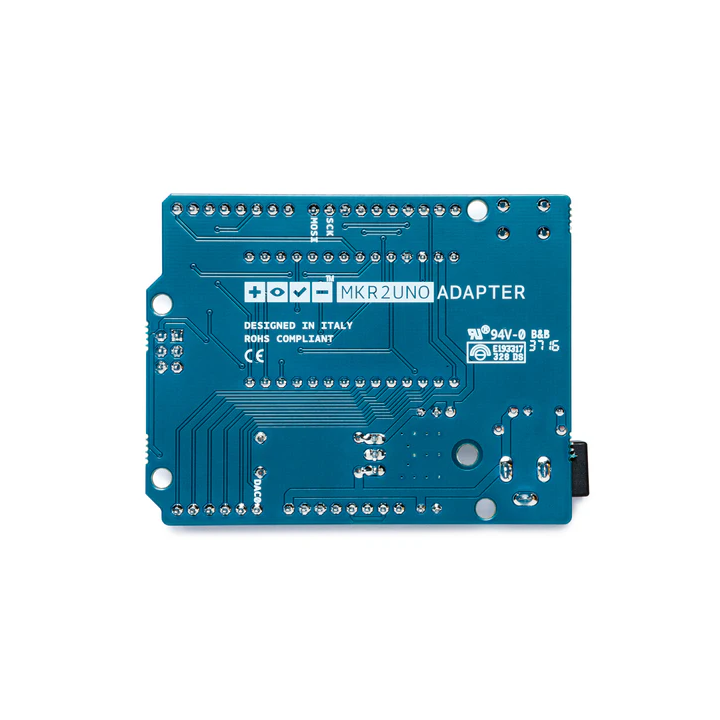

L'Arduino MKR2UNO Adapter repose sur un circuit imprimé aux dimensions standard de l'Arduino UNO (environ 68,6 x 53,3 mm). Il est équipé sur sa face supérieure de deux rangées de connecteurs femelles destinés à accueillir n'importe quelle carte de la famille MKR, notamment l'Arduino MKR WiFi 1010, le MKR Zero ou le MKR WAN 1300. Sur sa face inférieure, on retrouve les connecteurs mâles classiques au pas de 2,54 mm respectant scrupuleusement le brochage de l'UNO, permettant une insertion directe dans vos shields ou breadboards.

Côté alimentation, l'adaptateur dispose d'une prise Jack Barrel supportant une tension d'entrée comprise entre 7V et 12V. Cette tension est ensuite régulée pour alimenter la carte MKR connectée. Un point critique à noter : l'adaptateur transmet directement les signaux de données. Les cartes MKR fonctionnant en 3.3V, il est impératif que les shields UNO utilisés soient compatibles avec cette tension logique. L'adaptateur n'intègre pas de convertisseurs de niveaux bidirectionnels sur les broches d'E/S (I/O). En termes de construction, le reset de la carte MKR est déporté sur un bouton poussoir accessible, facilitant ainsi les manipulations lorsque plusieurs couches de shields sont empilées.

Physiquement, le shield respecte le standard R3, incluant les broches SDA, SCL et IOREF. La fabrication officielle Arduino garantit des tolérances de montage parfaites, évitant tout risque de court-circuit ou de mauvais contact fréquent sur les clones bas de gamme. Réf. fabricant : ASX00005. Le poids plume de l'adaptateur ne compromet en rien sa rigidité mécanique, assurant un maintien ferme de la carte MKR même en cas de vibrations légères.

Ce qui change par rapport aux montages sur breadboard

Face à un montage classique sur breadboard avec des câbles Dupont, l'Arduino MKR2UNO Adapter offre une fiabilité sans commune mesure. Les câbles volants sont souvent source de faux contacts et de bruit électromagnétique. En utilisant ce shield adaptateur, vous sécurisez physiquement chaque connexion, ce qui est crucial pour les projets destinés à être installés de manière permanente ou soumis à des vibrations.

Comparé à l'utilisation d'un Arduino UNO WiFi Rev2, le choix d'un combo MKR + MKR2UNO permet une plus grande flexibilité. Vous pouvez choisir précisément le module MKR adapté à votre besoin (LoRa, Sigfox, WiFi, NB-IoT) tout en conservant vos shields préférés. Là où l'UNO WiFi Rev2 est limité par son architecture fixe, cet adaptateur rend votre parc de shields UNO totalement modulaire et prêt pour les technologies de connectivité les plus modernes. C'est un pas de géant pour l'interopérabilité de vos composants.

Prise en main et utilisation

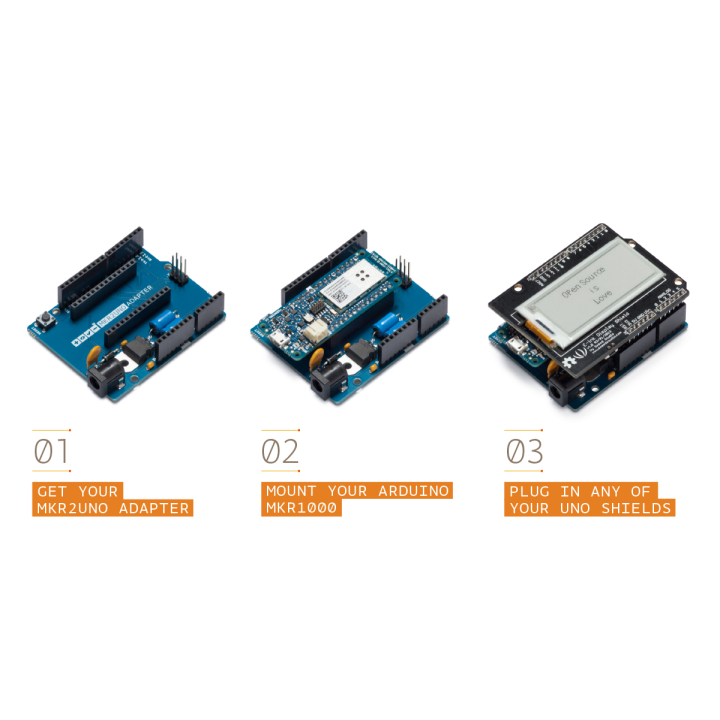

La mise en œuvre de l'Arduino MKR2UNO Adapter est extrêmement simple. La première étape consiste à enficher votre carte MKR (préalablement programmée ou non) dans les connecteurs femelles centraux de l'adaptateur. Veillez à respecter l'orientation : le port USB de la carte MKR doit généralement se trouver du côté opposé à la prise Jack Barrel. Une fois la carte en place, l'ensemble se comporte exactement comme un Arduino UNO standard vis-à-vis de vos shields.

Il est important de configurer votre Arduino IDE pour la carte MKR spécifique que vous utilisez (par exemple, installez le pack SAMD Boards). Lorsque vous écrivez votre code, rappelez-vous que les numéros de broches correspondent désormais au brochage UNO. Un conseil d'expert : vérifiez systématiquement la tension des broches de votre shield. Si votre shield UNO renvoie du 5V sur une broche d'entrée de la MKR, vous risquez d'endommager irrémédiablement le processeur. Pour les shields fonctionnant strictement en 5V, l'ajout de petits ponts diviseurs ou de convertisseurs de niveaux externes reste nécessaire pour protéger votre investissement. On évite ainsi les mauvaises surprises au premier allumage.

Résumé des caractéristiques techniques

• Format d'entrée : Arduino MKR (headers femelles)
• Format de sortie : Arduino UNO (headers mâles standard R3)
• Microcontrôleurs compatibles : Toute la gamme Arduino MKR (SAMD21)
• Tension logique : 3,3 V (Attention : pas de conversion de niveau intégrée)
• Alimentation : Jack Barrel 7-12 V (polarité positive au centre)
• Connectivité : Entièrement passive sur les broches de données
• Bouton Reset : Bouton poussoir intégré sur le PCB
• Dimensions : 68,6 x 53,3 mm (Format UNO standard)
• Poids : 25 g environ
• Référence fabricant : ASX00005

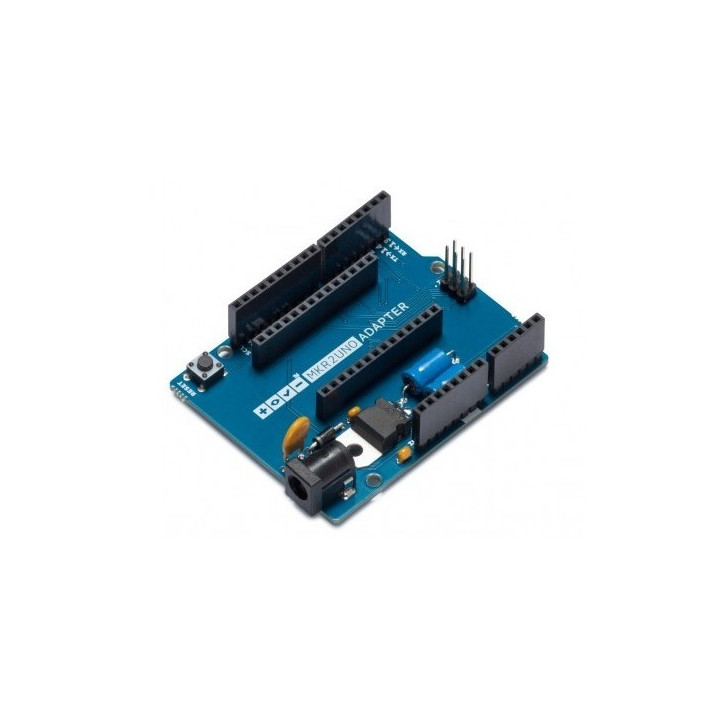

L'adaptateur MKR2UNO TSX00005 permet de connecter une platine Arduino MKR1000 à des Shields au format UNO tout en offrant des options d'alimentation et de connectivité supplémentaires.

Une fois votre platine Arduino MKR1000 (non livrée) enfichée sur l' adaptateur MKR2UNO TSX00005 , il vous sera possible alors d'utiliser laplupart des Shields* (non livrés) au format UNO.




Brochage du module mkr2uno adapter

• Broche MKR 0 -> 13 (Shield UNO)
• Broche MKR 1 -> dix (Shield UNO)
• Broche MKR 13 -> 0 (Shield UNO)
• Broche MKR 14 -> 1 (Shield UNO)



*ATTENTION, cette platine n'est qu'un simple adaptateur de format (MKR vers UNO), mais en aucun cas un adaptateur de niveau ou de signal, par conséquent tous les GPIO seront uniquement de niveau 3,3V et pas 5 V !! De même le MKR ne disposant pas d'interface I2C ou SPI ces derniers ne seront donc pas présents sur les pins A4, A5 et 11,12, 13.


Ports récupérables au format UNO (niveau 3,3 V uniquement):

• 6 x entrées analogiques
• 1 x sortie analogique
• 14 x E/S numériques

Autres:

• 1 x Connecteur DC (Ø 2,1 x 5.5 mm)
• 1 x Connecteur ISP
• 1 x Bouton RESET

Alimentation:

• Tension d'utilisation: 3,3 V
• Entrée alimentation externe (DC): 7 à 12 V
