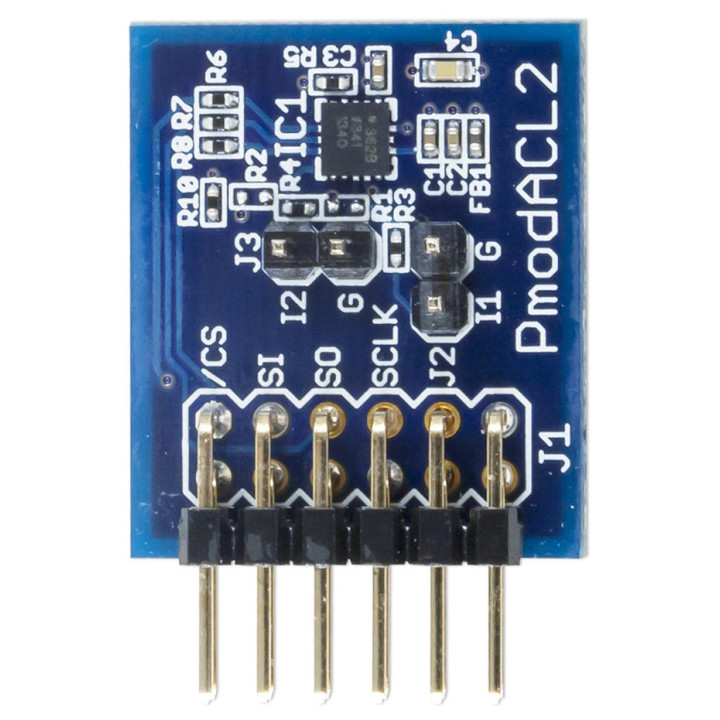

Vue de face du module PmodAC2L - accéléromètre 3 axes ADXL362

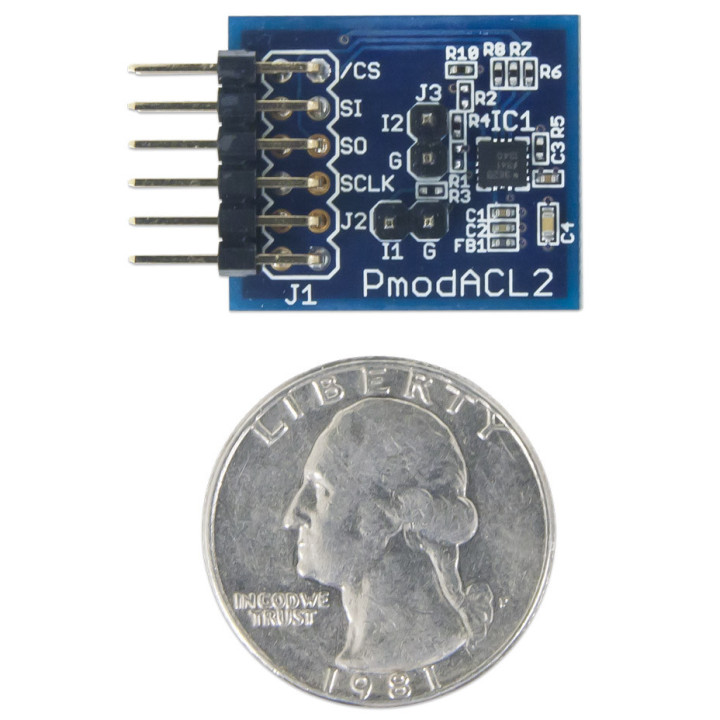

Détail du module PmodAC2L - accéléromètre 3 axes ADXL362

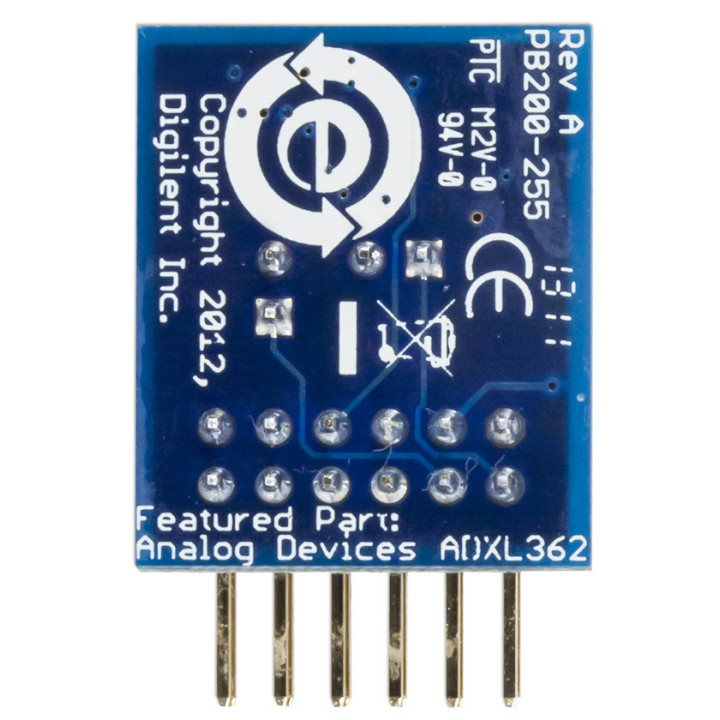

Vue face arrière du module PmodAC2L - accéléromètre 3 axes ADXL362

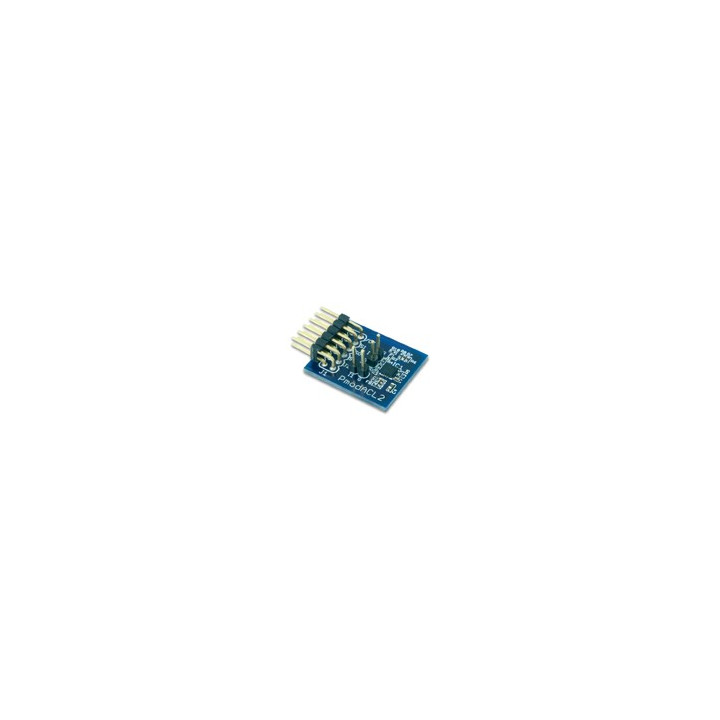

Module PmodAC2L - accéléromètre 3 axes ADXL362 - 1

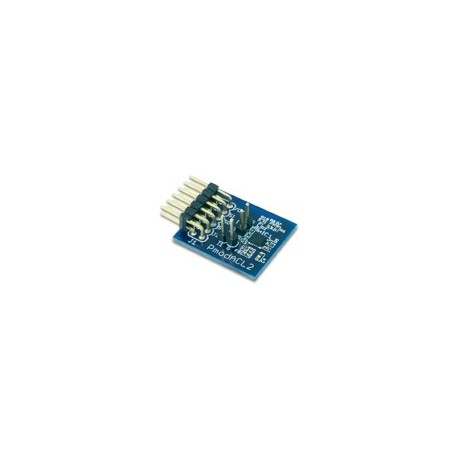

Module accéléromètre 3 axes ADXL362 PmodACL2

Conçu pour être piloté par un Arduino® ou compatible via une liaison SPI, ce module Pmod intègre un accéléromètre 3 axes ADXL362.

22,80 €
TTC
19,00 € HT
Dont 0,04 € d'eco-participation
En cours d'approvisionnement
Code PMODACL2

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Le module PmodACL2 de chez DIGILENT® est un accéléromètre 3 axes ADXL362 conçu pour être piloté via une liaison SPI d'un microcontrôleur (Arduino® ou compatible par exemple).


Caractéristiques:

  • Résolution de mesure 12 bits / axe
  • Interface: SPI
  • Très faible consommation: < 2 µA à 100 Hz.

Fonction du moduleInterface du moduleConnectique du module


Doté d'un connecteur mâle 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


 Exemple d'application avec un arduino™


Module PmodACL2 et arduino


/************************************************************************
*
* Test du module Pmod accéléromètre ADXL362
*
*************************************************************************
* Description: Pmod_ACL2
* Les 3 composantes X, Y et Z de l'accéléromètre sont affichés
* dans le moniteur série
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod ACL2 (télécharger la bibliothèque https://github.com/annem/ADXL362)
* 3. Module Adafruit TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/

// Appel des bibliothèques
#include <SPI.h>
#include <ADXL362.h>

ADXL362 accelerometre; // création de l'objet

int composante_X;
int composante_Y;
int composante_Z;
int temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
accelerometre.begin(10); // initialisation de l'accéléromètre
accelerometre.beginMeasure();
}

void loop()
{
// acquisition des données de l'accéléromètre
accelerometre.readXYZTData(composante_X, composante_Y, composante_Z, temperature);
Serial.print("composante_X=");
Serial.print(composante_X);
Serial.print(" composante_Y=");
Serial.print(composante_Y);
Serial.print(" composante_Z=");
Serial.println(composante_Z);
delay(500);
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Note d'application
    Télécharger
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
