- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Jeu de composants CS/CB280 pour intégration du module CUBLOC CB280 Images

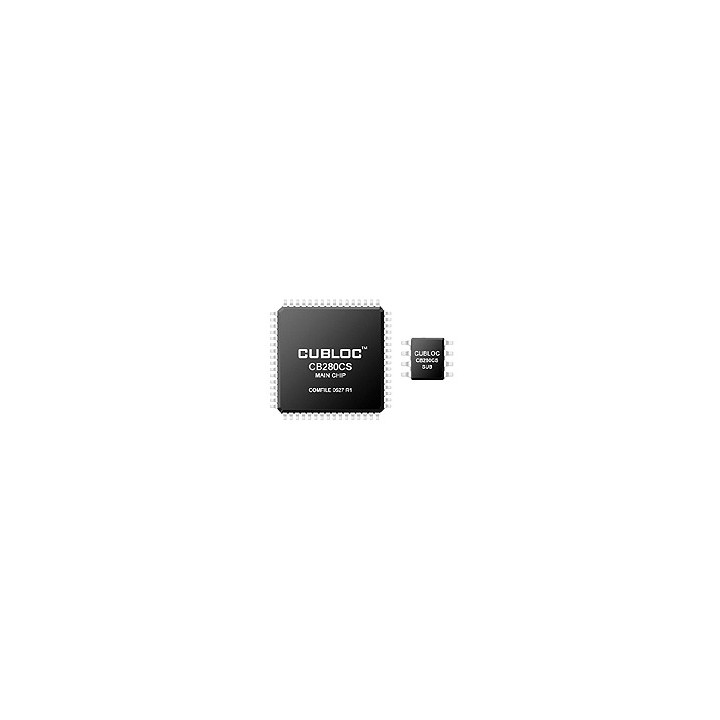

Jeu de composants CS/CB280 pour intégration du module CUBLOC CB280
Ces 2 circuits intégrés sont les principaux composants utilisés dans le module CB280. Ils sont proposés au détail afin que vous puissiez directement implanter les possibilités du module "CB280" au sein de votre propre carte électronique.
Prix :
24,00 €
TTC
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Le premier composant est au format QFP 64 broches, le second au format SOIC 8 broches.
Principales caractéristiques:
- 80 K de mémoire flash
- 2 K mémoire SRAM pour le BASIC
- 1 K mémoire SRAM pour le LADDER™
- 4 K mémoire EEPROM
- 49 Entrées / Sorties dont (*):
8 convertisseurs "A/N" sur 10 bits
6 sorties PWM (DAC) sur 10~16 bits
4 broches d'interruption externes
2 compteurs haute vitesse 16 bits
- Liaison MODBUS™ (SLAVE, ASCII mode)
- 2 Ports série RS232 + Bus I2C™ et SPI™
- Dimensions: 25,4 x 35 x 11 mm
(*) 2 broches sont utilisables soit en interruption externe soit en sortie PWM
Notes d'applications en Francais !
Consultez la documentation des CUBLOC
Consultez les notes d'application des modules CUBLOC (SET1)
Consultez les notes d'application des modules CUBLOC (SET2)
-
DocumentationTélécharger
