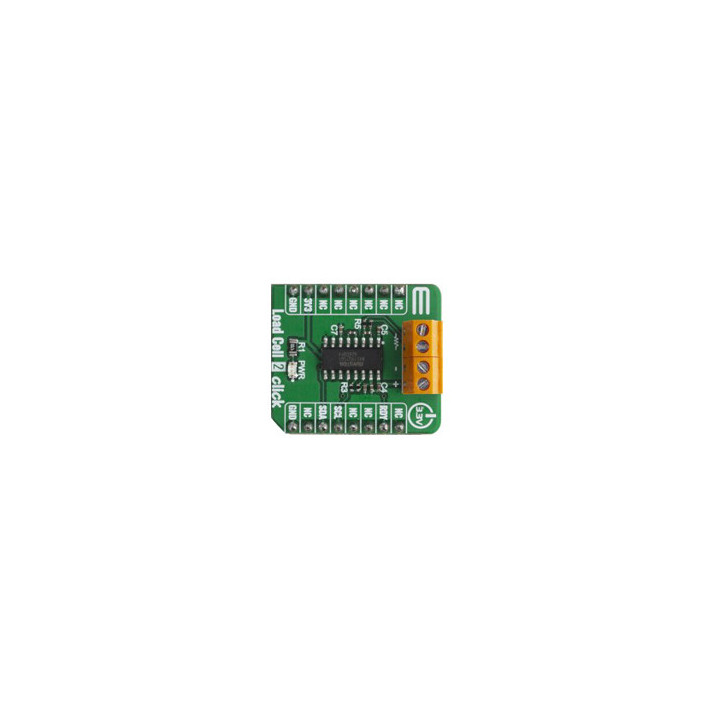

Module Click Board MIKROE pour capteur de force avec I2C

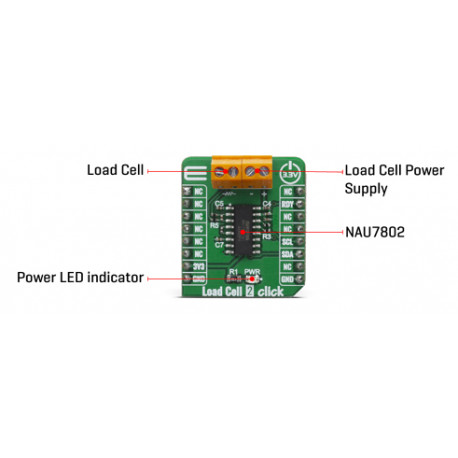

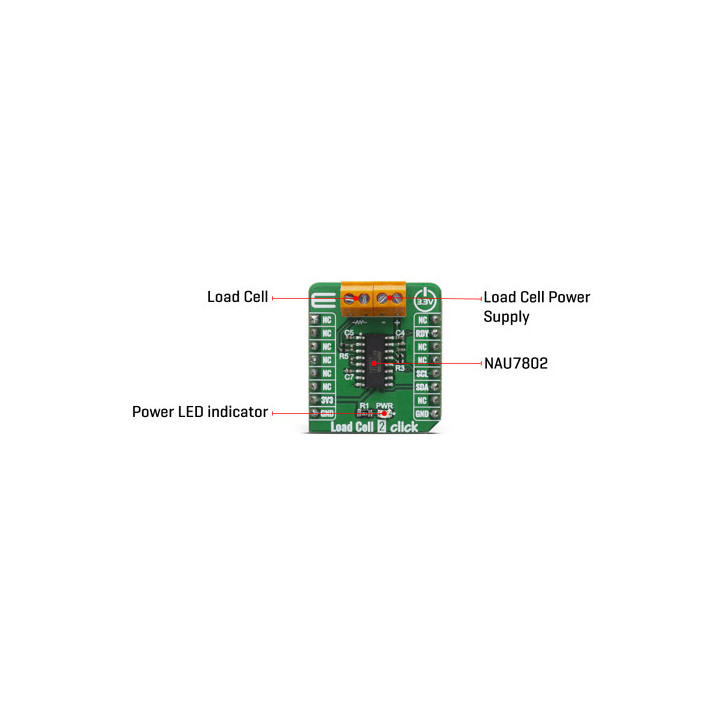

Spécialement conçu pour fonctionner avec les capteurs de force/charge à jauge de contrainte (avec une tension de plage de référence de 0,1 V à 5 V), le module Click Board Load cell de chez MikroElektronika, basé sur une circuit spécialisé ADC 24 bit (NAU7802) permettant de mesurer avec précision le poids d'un objet à l'aide d'un microcontrôleur.

Votre capteur de force à jauge de contrainte (non livré) devra être composé de quatre jauges de contrainte (connectées dans la configuration du pont de Wheatstone) et sera à connecté sur l'entrée bornier à vis du module (dont le gain est réglable de 1 à 128).

• Tension: 3,3 V (uniquement)
• Compatible capteur de charge/force à jauge de contrainte
• Convertisseur ADC 24 bits NAU7802
• 1 entrée sur bornes à vis (gain réglable de 1 à 128)
• Compatible mikroBUS™ et mikroSDK
• Interface: I2C
• Dimensions: 28,6 x 25,4 mm
• Poids: 18 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

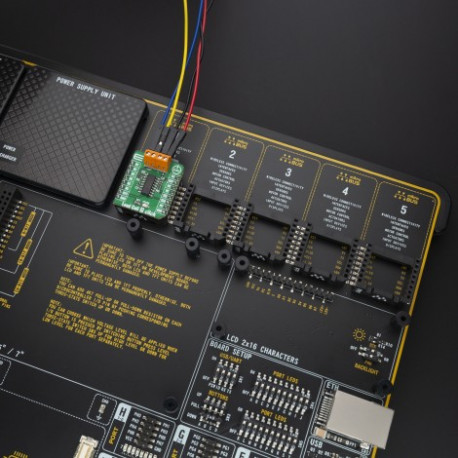

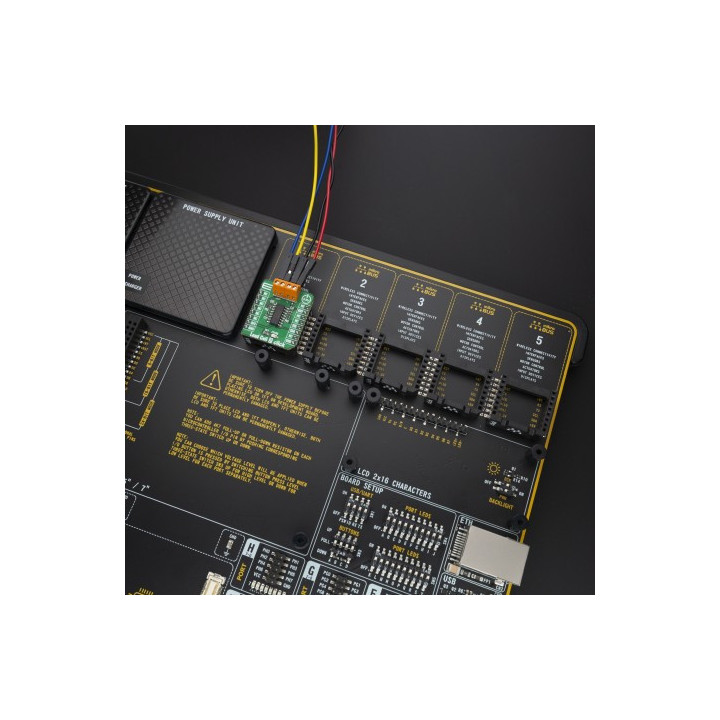

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
