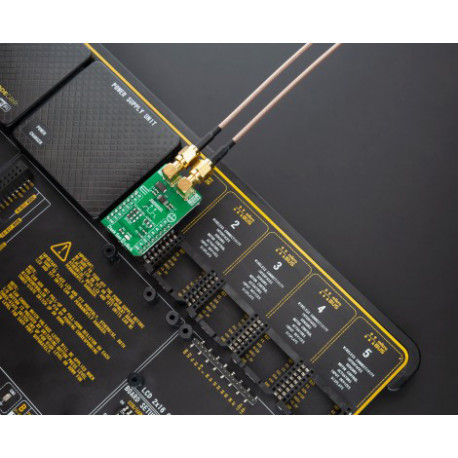

Module CLOCK GEN 4 click MIKROE-4300

Basé sur générateur d'horloge et un synthétiseur de fréquence d'horloge multiplicateur/correcteur de gigue CS2200-CP de chez Cirrus Logic™, le module Clock Gen 4 Click utilise une boucle à verrouillage de phase programmable et permet la synthèse de fréquence et la génération d'horloge à partir d'une horloge de référence stable.

Il génère une horloge PLL à faible gigue à partir d'un cristal externe, prend en charge à la fois I2C et SPI pour un contrôle logiciel complet, et dispose également d'une sortie d'horloge auxiliaire configurable. Ce Click board ™ convient à la source d'horloge MCU, ou dans des applications telles que les processeurs d'effets numériques, les consoles de mixage numériques et bien d'autres.

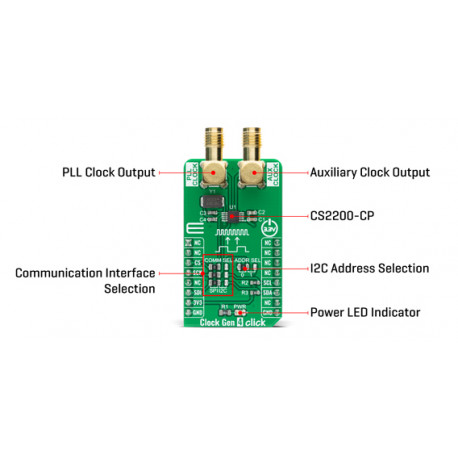

Le synthétiseur de fréquence fractionnaire Delta-Sigma a une très haute résolution pour les rapports d'horloge d'entrée / sortie, un faible bruit de phase, une large gamme de fréquences de sortie et la possibilité de s'accorder rapidement sur une nouvelle fréquence. Ce synthétiseur multiplie l'horloge de référence de synchronisation par la valeur de N pour générer une horloge PLL stable et à faible gigue disponible sur le connecteur étiqueté PLL Clock.

Ce Click board possède également un autre connecteur marqué AUX Clock qui émet une version tamponnée de l'une des horloges d'entrée / sortie, ou un signal d'état, selon la configuration du registre.

Le module Clock Gen Click est pris en charge par une bibliothèque compatible avec les compilateurs de Mikroelektronika.

Des exemples de programmes dédiés aux PIC, AVR, ARM,  PIC32, FT90x et dsPIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Caractéristiques:

• Alimentation et niveau: 3,3 V (uniquement)
• CS2200-CP
• Application: test, mesures
• 2 connecteur SMA femelle
• Interface: I2C et SPI
• Dimensions: 42,9 x 25,4 mm
• Poids: 28 g

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
