- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Module Comfile CUBLOC CB320 Images

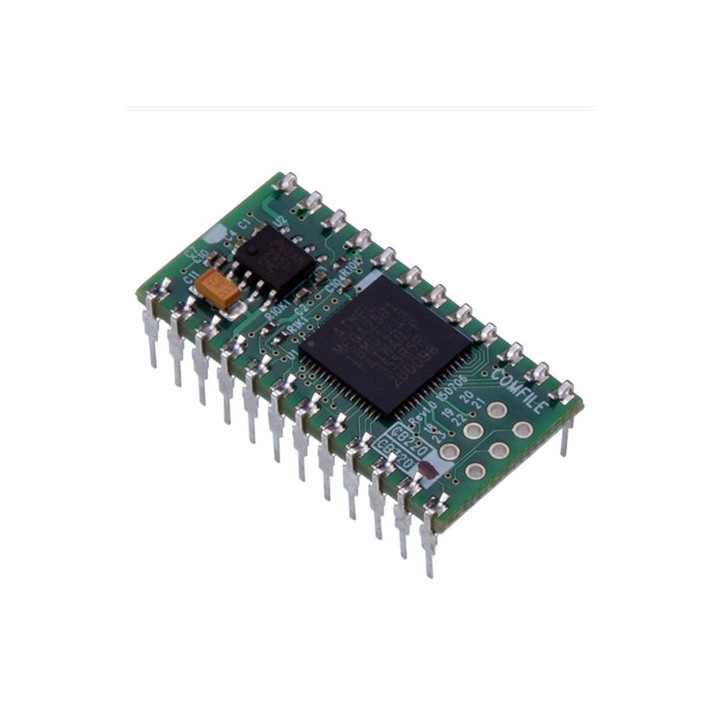

Module Comfile CUBLOC CB320
Très recherché de part son excellent rapport qualité / prix / performances, le "CB320" se présente sous la forme d'un module DIL 24 broches. Il possède 22 ports d'entrées/sorties, 200 K de mémoire Flash et 7 K de mémoire RAM.
Prix :
57,60 €
TTC
Dont 0,01 € d'eco-participation
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos

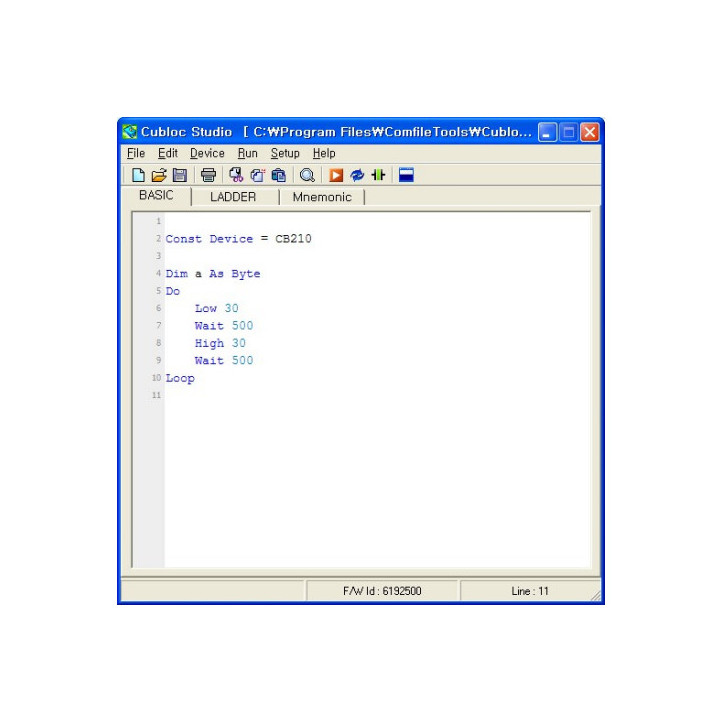

Une simple liaison série sera nécessaire pour le programmer à l'aide du logiciel "CUBLOC Studio".
Vous pouvez utiliser un câble série ou un cordon d'adaptation "USB <> Série" si votre PC ne dispose pas de port RS232. A noter que le "CB320" est également compatible avec le module concurrent "BS2".
Nous proposons en option (en bas de page) un support pour le "CB320", un connecteur "SUB-D" 9 broches femelle ainsi que 2 types de câbles de programmation (série ou USB selon le type de connecti-que disponible sur votre PC).

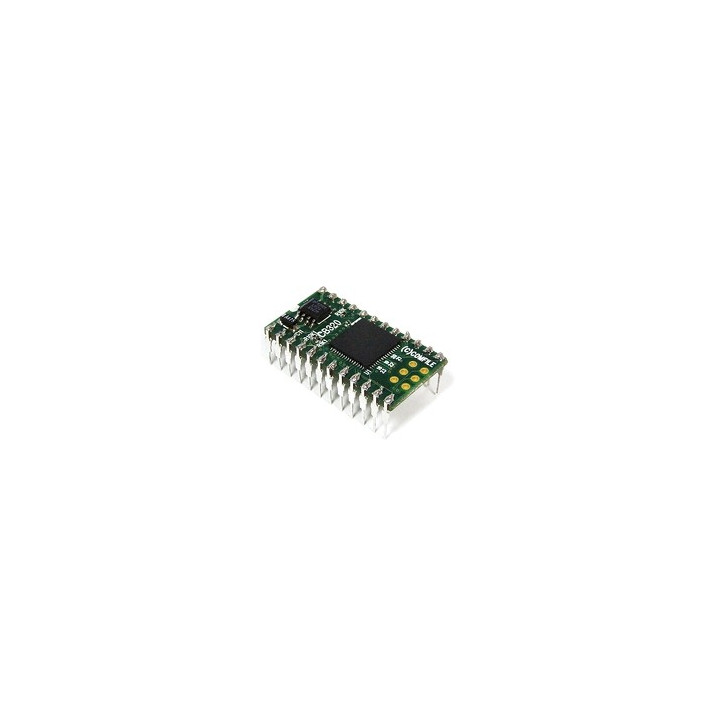

Le module vu du dessous
Principales caractéristiques:
- 200 K de mémoire flash
- 6 K mémoire SRAM pour le BASIC
- 1 K mémoire SRAM pour le LADDER™
- 4 K mémoire EEPROM
- 22 Entrées / Sorties dont (*):
8 convertisseurs A/N sur 10 bits
6 sorties PWM (DAC) sur 10~16 bits
4 broches d'interruption externes
2 compteurs haute vitesse 16 bits
- Liaison MODBUS™ (SLAVE, ASCII mode)
- 2 Ports série RS232 + Bus I2C™ et SPI™

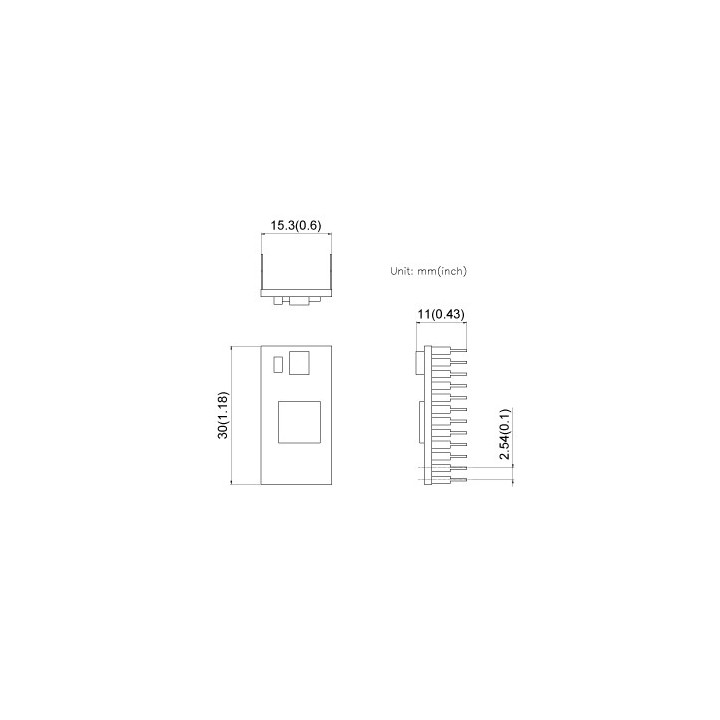

- Dimensions: 15,3 x 30 x 11 mm
(*) 2 broches sont utilisables soit en interruption externe soit en sortie PWM
Notes d'applications en Francais !
Consultez la documentation des CUBLOC
Consultez les notes d'application des modules CUBLOC (SET1)
Consultez les notes d'application des modules CUBLOC (SET2)
-
Exemple d'applicationTélécharger
-
Logiciel CUBLOC StudioTélécharger
