Platine DFROBOT DFR0999 Gravity SCI DAQ avec afficheur à pilotage I2C)
Le module Gravity SCI DAQ est un module d'acquisition de données qui intègre l'affichage à l'écran, la reconnaissance automatique des capteurs, l'étalonnage des capteurs, le stockage des données, l'horloge RTC et la conversion des données disponibles via une interface I2C.
Prix :
46,80 €
TTC
Dont 0,01 € d'eco-participation

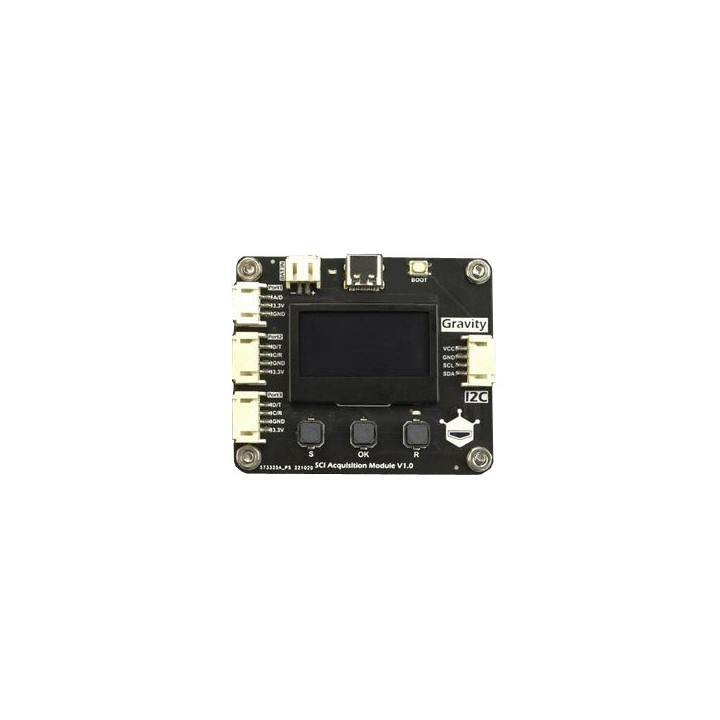

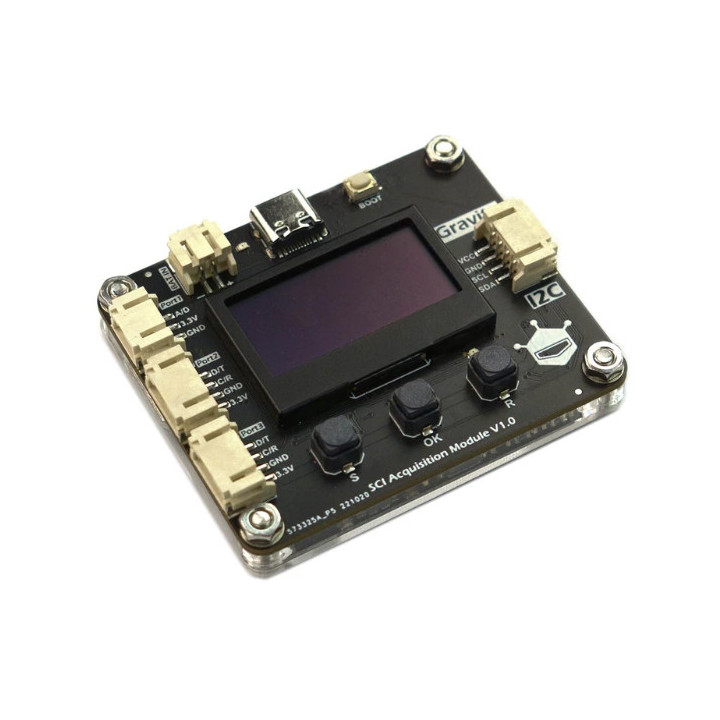

Livré avec ses câble de raccordement le module Gravity SCI DAQ de chez DFROBOT® est un module d'acquisition de données puissant et hautement intégré pour capteurs Gravity (non livrés). Il intègre des fonctionnalités telles que l'affichage à l'écran, la reconnaissance automatique des capteurs, l'étalonnage des capteurs, le stockage des données (grâce à sa mémoire intégrée de 16 Mo), l'horloge RTC et la conversion des données (disponible depuis une interface I2C et USB) pour rendre l'acquisition des données plus pratique et efficace.

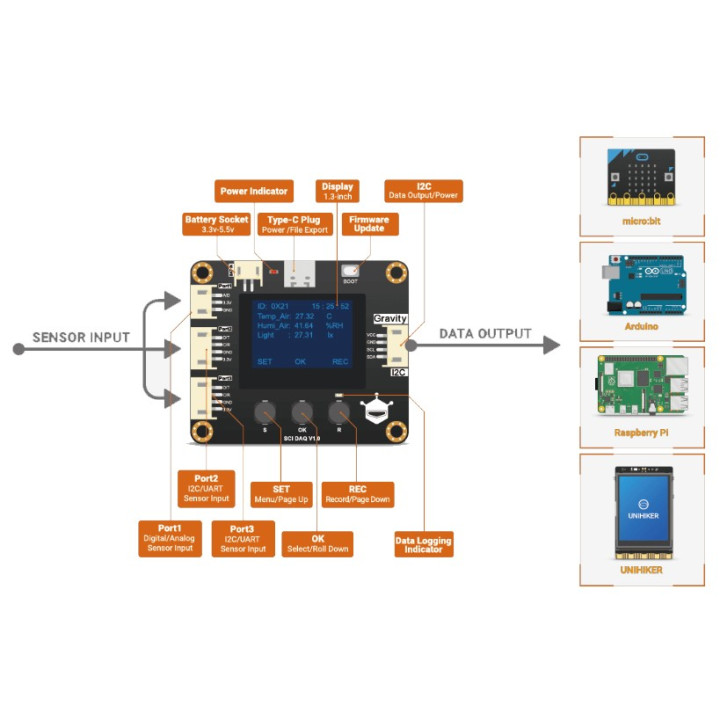

Le module supporte plus de 20 capteurs différents grâce à ses 3 connecteurs dédiés au format Gravity (un de 3 broches pour capteurs analogique ou numérique et deux de 4 broches pour capteurs I2C ou UART).
De plus, le module SCI DAQ dispose de plusieurs possibilités d'alimentation:
- soit depuis un connecteur USB Type-C
- soit depuis un connecteur JST pour source externe de 3,3V à 5,5V (non livrée) pour une utilisation embarquée.
Les données de vos capteurs pourront être exportées au format CSV via le port USB Type-C et/ou récupérées depuis une interface I2C (sur un connecteur 4 broches) depuis la plupart des microcontrôleurs (micro: bit, Arduino®, Raspberry Pi, UNIHIKER, etc...).
Utilisation du module:
Insérez votre capteur sur l'un des 3 ports Gravity du module SCI DAQ, alimenter le module et les données du capteur seront affichées en temps réel.

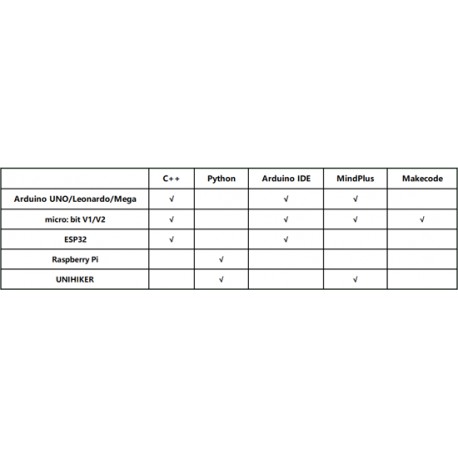

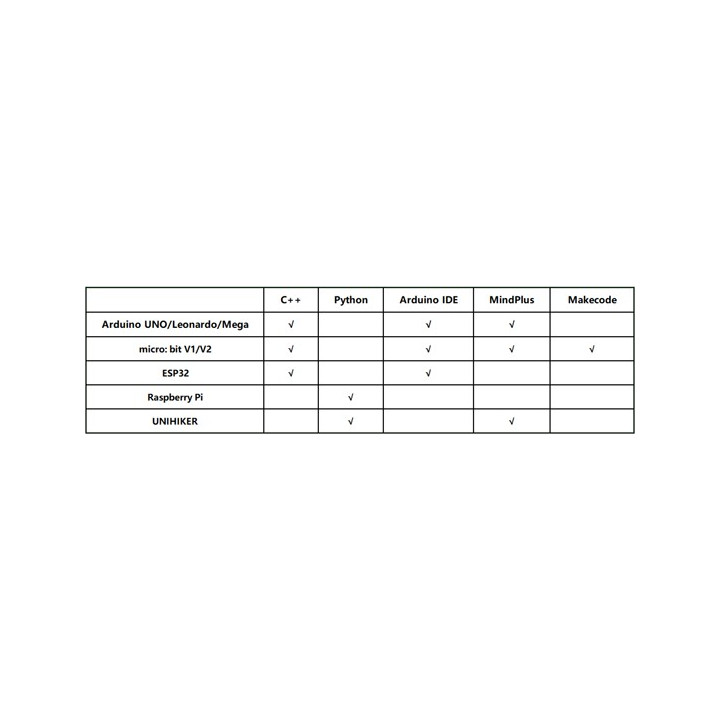

Vous pouvez également stocker les données du capteur collectées dans l'espace de stockage embarqué et les exporter au format CSV pour une analyse plus approfondie. Quel que soit le capteur connecté au module SCI DAQ, votre microcontrôleur pourra récupérer les données collectées via des lignes de commande depuis son langage de programmation C++, Python, IDE Arduino, MindPlus ou Makecode.
Quelques exemples d'utilisation:
1. Construire un testeur de conductivité
2. Système de surveillance pour plante
3. Découvrez la couleur, la lumière et la chaleur
4. Moniteur de qualité de l'air intérieur
5. Suivi et analyse de la qualité de l'air

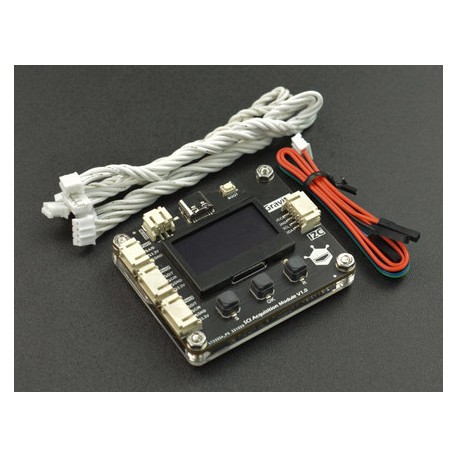

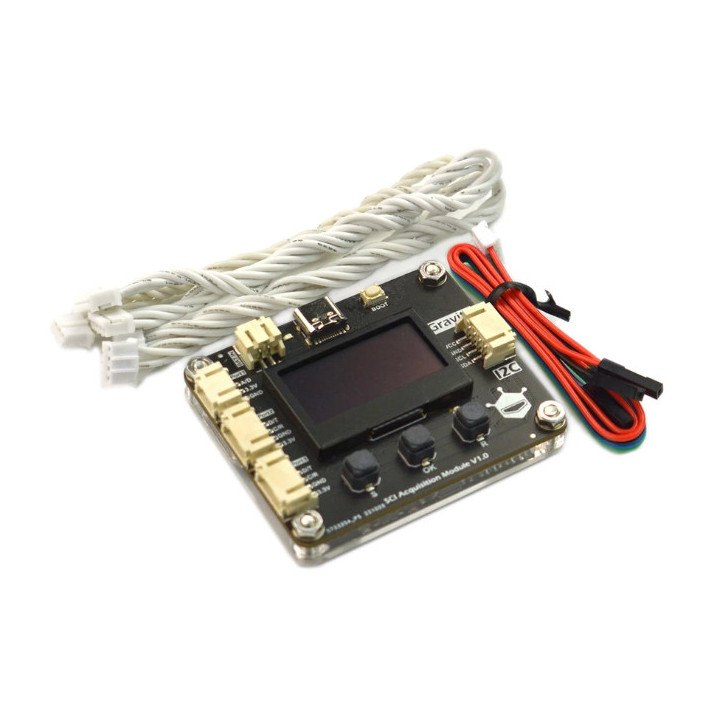

Contenu:
1 x module Gravity SCI DAQ (avec support de protection acrylique transparent)
2 x câble 20 cm avec connecteur Gravity (PH2.0) 4 broches (femelle/femelle)
1 x câble 20 cm avec connecteur Gravity (PH2.0) 3 broches (femelle/femelle)
1 x câble Gravity 4 broches femelles vers 4 connecteurs 1 broche femelle type Dupont
Caractéristiques:
- Alimentation:
- 5 Vcc sur connecteur USB Type-C (câble à prévoir)
- 3,3Vcc à 5,5Vcc sur connecteur JST 2 plots - Consommation: 40 mA
- Entrée pour capteur Gravity:
- 1 x numérique/analogique (3 broches)
- 2 x I2C/UART (4 broches) - Sortie I2C (0x21-0x23)
- Mémoire intégré: 16 Mo
- Horloge RTC (pile de sauvegarde CR1220 non inclus)
- Afficheur OLED 1,3"

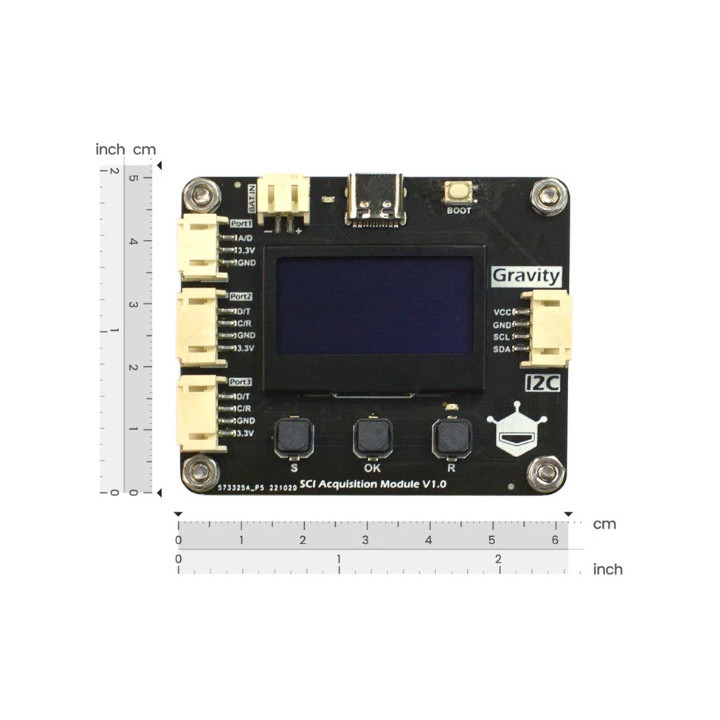

- Dimensions: 62 x 52 x 13 mm
-
Guide de démarrageTélécharger
-
Dimensions du moduleTélécharger
