Module Grove multicapteurs 101020580 Images

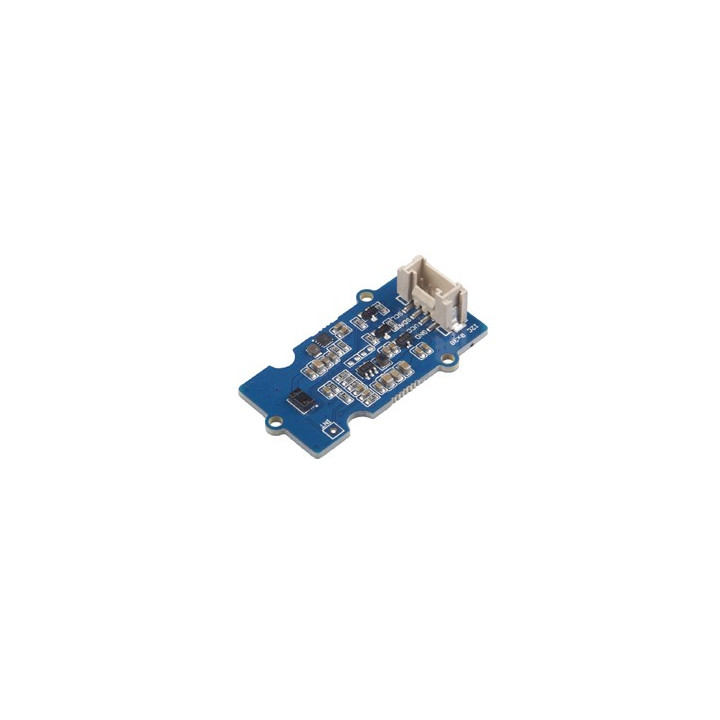

Ce module intègre un capteur 4 en 1 basé sur un TMG39931 qui permet la mesure de la luminosité, de gestes, de couleurs et de proximité qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, etc... au travers d'une platine "Shield" intermédiaire via une interface I2C.
Ce module intègre un capteur 4 en 1 basé sur un TMG39931 qui permet la mesure de la luminosité, de gestes, de couleurs et de proximité qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, etc... au travers d'une platine "Shield" intermédiaire via une interface I2C.
Capable de détecter 4 types d'informations, ce module Grove vous permettra par l'intermédiaire de l'nterface I2C d'un Arduino, Rasberry Pi ou autres microcontrôleurs de mesurer la luminosité ambiante, la couleur (RGBC), les gestes avancés (4 direction) et la proximité d'un obstacle depuis une platine Shield compatible (non incluse).
Principe de détection:
- La détection de geste utilise quatre photodiodes directionnelles pour détecter l'énergie IR réfléchie (provenant de la Led intégrée) afin de convertir les informations de mouvements physiques en informations numériques.
- La détection de proximité permet de détecter des objets par réflection IR grâce à des photodiodes
- La détection de lumière ambiante et de couleur fournit des données d’intensité de lumière rouge, verte, bleue et claire. Chacun des canaux R, G, B et C possède un filtre de UV et IR et un convertisseur de données sur 16 bits. Ce qui permet de mesurer avec précision la lumière ambiante et de détecter les couleurs.
Caractéristiques:
- Alimentation : 3,3V / 5 V
- Capteur 4-en-1 TMG39931 (lumière, couleur, geste et proximité)
- Interface: I2C (adresse 0x39)
- Luminosité max.: 60 000 lux
- Cordon inclus
Exemple d'utilisation (platine Shield et module compatible Arduino non livrés)
Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.
