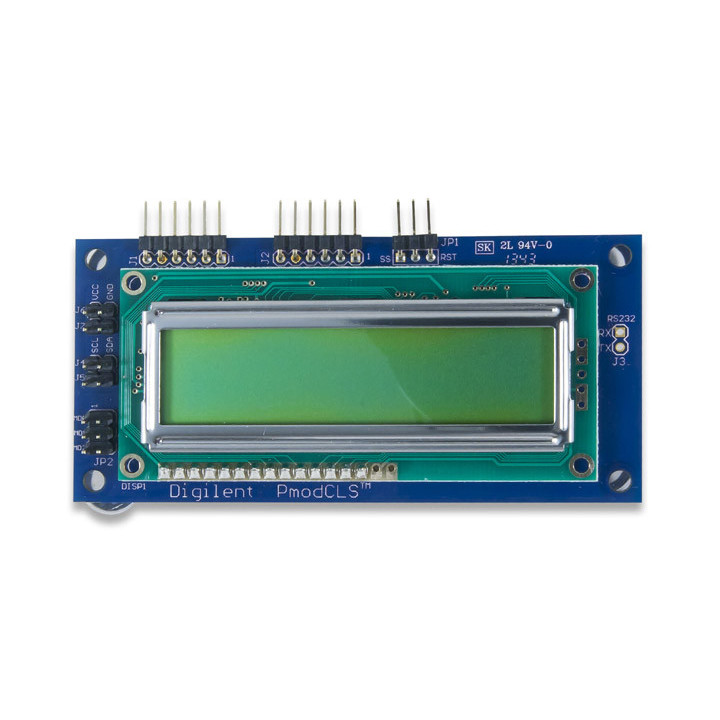

Le module PmodCLS afficheur LCD série 2 x 16 caractères vue de face

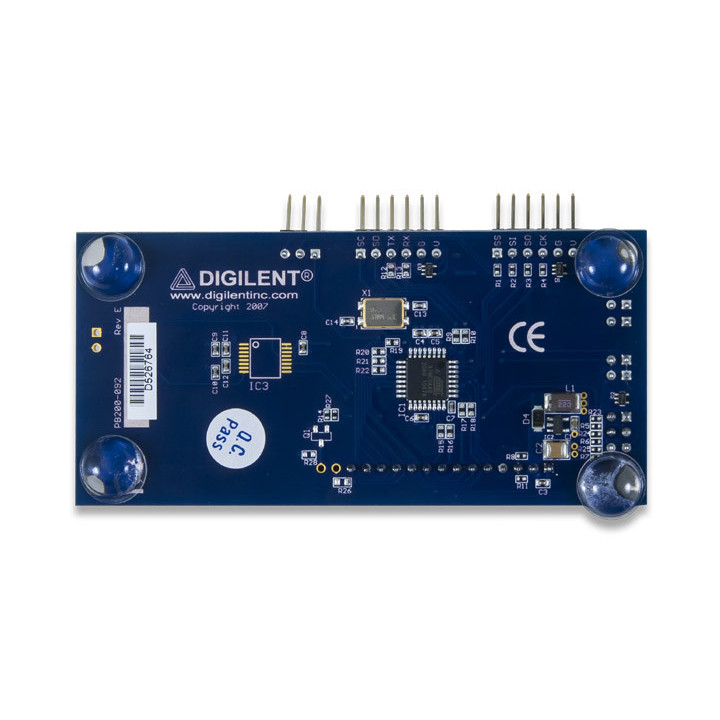

Le module PmodCLS afficheur LCD série 2 x 16 caractères vue arrière

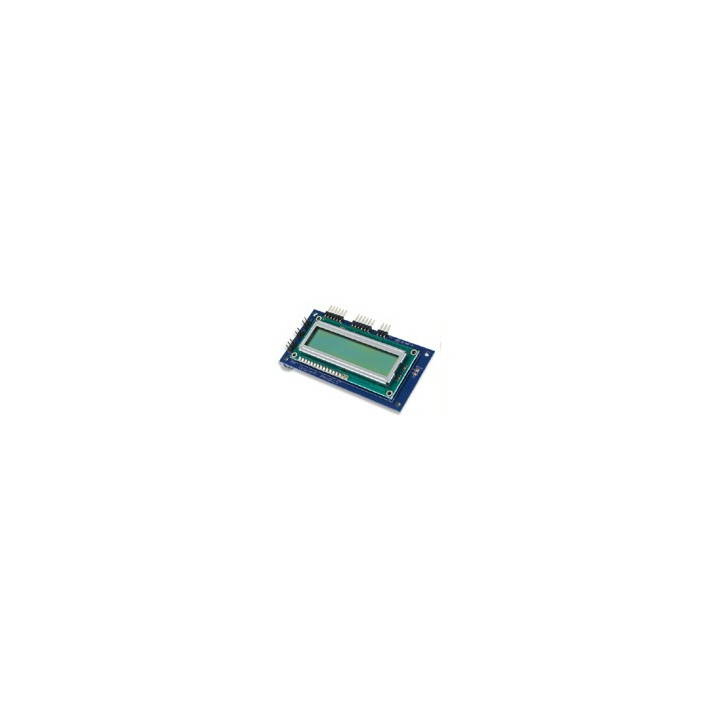

Module PmodCLS afficheur LCD série 2 x 16 caractères - 1

Module PmodCLS afficheur LCD série 2 x 16 caractères

Ce module Pmod intègre un afficheur LCD alphanumérique 2 x 16 caractères conçu pour être piloté très simplement par un arduino par le biais d'ordres ASCII via une liaison série, TWI ou SPI.

46,80 €
TTC
39,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODCLS

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

  Interface du moduleFonction du module


Doté de 2 connecteurs mâles 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Raccordement du module à l'arduino™


/************************************************************************
*
*    Test du module Pmod afficheur LCD interface série
*
*************************************************************************
* Description:  Pmod_CLS
* Le message envoyé depuis le moniteur série est affiché sur l'afficheur.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod CLS (position des cavaliers sur MOD0 et MOD2)
* voir liste des instructions https://reference.digilentinc.com/pmod/pmod/cls/user_guide
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

//Déclaration d'un port série
#include <SoftwareSerial.h>
SoftwareSerial lcd(2,3);               // RX, TX

char machaine[40];
int i=0;

void setup()
{
 Serial.begin(9600);                      // initialisation de la liaison série du moniteur
 lcd.begin(9600);                           // initialisation de la liaison série de l'afficheur
 lcd.write("x1b[j");                      // effacement de l'afficheur
 lcd.write("x1b[0h");                  // configuration de l'afficheur en mode écriture du message sur deux lignes
 lcd.write("x1b[0;5H");               // placement du curseur 1ère ligne 5ème colonne
 lcd.print("Entrer");
 lcd.write("x1b[1;1H");               // placement du curseur 2nde ligne 1ère colonne
 lcd.print("votre message");
 delay(2000);
 lcd.write("x1b[j");                      // effacement de l'afficheur
 lcd.write("x1b[0;1H");              // placement du curseur 1ère ligne 1ère colonne
 lcd.print("sur le moniteur");
 lcd.write("x1b[1;5H");              // placement du curseur 2nde ligne 5ème colonne
 lcd.print("serie");
}

void loop()
{
   while (Serial.available())                // tant que des caractères sont présents sur la liaison série
          {
          machaine[i]=Serial.read();         // stockage des caractères dans le tableau machaine
          Serial.print(machaine[i]);          // écriture des caractères dans le moniteur série
          delay(10);
          if (i==0)                                         // si premier caractère
              {
              lcd.write("x1b[j");                 // effacement de l'afficheur
              lcd.print(machaine[i]);          // envoi du caractère sur l'afficheur
              }
          else
              {
              lcd.print(machaine[i]);
              }
          i++;
         }
i=0;                         // réinitialisation pour le prochain message
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Note d'application
    Télécharger
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
