Aplificateur Grove HX711 capteur de charge 101020712

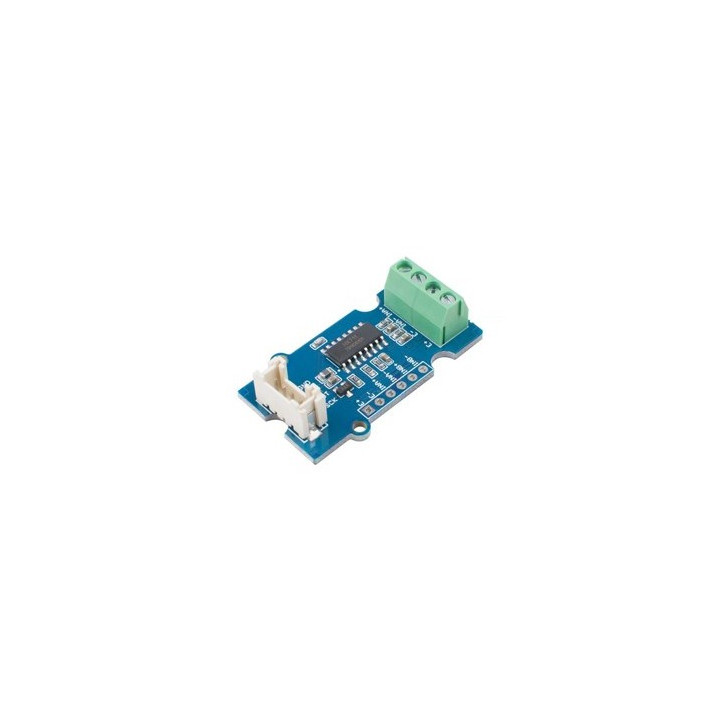

Ce module Grove ADC HX711 pour capteur de charge est équipé d'un convertisseur analogique/numérique 24 bits HX711 spécialement conçu pour utiliser des capteurs de charge (non livré).

Il intègre un amplificateur programmable à faible bruit avec un gain optionnel de 32, 64 et 128 ainsi qu'une alimentation régulée et un oscillateur d'horloge pour une utilisation simplifiée et sans interférence.




Avec son connecteur au format Grove (cordon non livré, à prévoir) et son bornier à vis, il sera très facile de raccorder votre capteur de charge sur un module Arduino, Raspberry Pi (non livrés) par l'intermédiaire d'une platine Shield sans aucune soudure à prévoir.

Les platines shield compatibles avec ce module sont disponibles en option à droite de la page.


En connectant le module à votre microcontrôleur (Arduino, Rapberry Pi, ...) vous pourrez récupérer les variations de la résistance du capteur de charge et avec un bonne calibration, serez en mesure de mesurer un poids avec précision. Idéal pour le contrôle processus, la détection d'une présence, etc...

Le HX711 utilise une interface à deux fils (Horloge et données) pour la communication. De nombreuses bibliothèques sont disponibles pour mettre en oeuvre rapidement le module.


Caractéristiques:
- Alimentation: 2,6Vcc à 5,5 Vcc*
- Courant: < 1,5mA
- Précision de détection: 24 bits
- Sortie de donnée: 10 SPS ou 80 SPS
- Gain optionel: 32 sur canal B et 64 ou 128 sur canal A

* Précision relative à la tension d'alimentation, plus cette dernière est haute, plus la précision sera importante


Exclusivité Lextronic



En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).

De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages. Cliquez ici pour une description détaillée des supports et base "R.I.P".



Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !

Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option à droite de la page.
