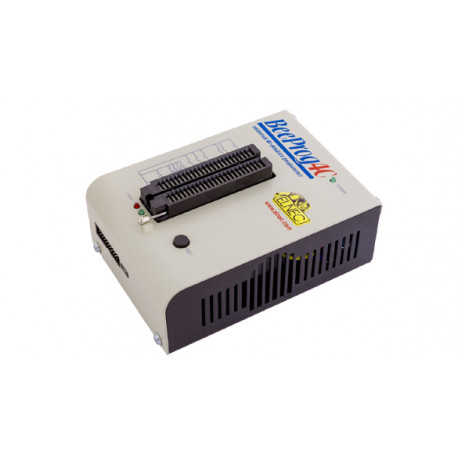

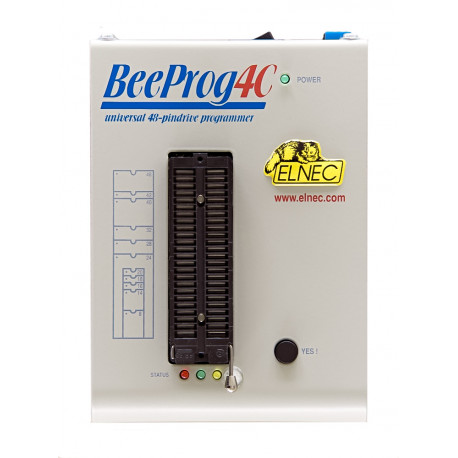

BeeProg4C – Programmateur universel USB Elnec 48 broches

Bénéficiant d'une garantie de 3 ans, le BeeProg4C est un programmateur universel USB ultra-rapide signé Elnec, conçu pour répondre aux besoins des développeurs, bureaux d'études et petites unités de production. Il prend en charge plus de 138445 composants de 469 fabricants différents — mémoires Flash NAND et NOR, EEPROM, microcontrôleurs, PLD, FPGA, eMMC — sans nécessiter de module additionnel spécifique à une famille. Son support ZIF 48 broches, piloté par un cœur FPGA entièrement reconfigurable, permet de programmer des composants actuels et futurs à très haute vitesse via une simple connexion USB.

Pourquoi choisir le programmateur BeeProg4C ?

Le BeeProg4C s'impose comme la version économique du BeeProg4, avec un matériel identique et des limitations logicielles portant uniquement sur des composants obsolètes (bipoles PROMs ancienne génération, EPROM à 21 V et plus, séries MCS48 et 8751/8752 à tension de programmation élevée). En dehors de ces cas très spécifiques, les deux modèles sont fonctionnellement équivalents.

Ce qui distingue réellement ce programmateur de la concurrence, c'est sa vitesse de programmation couplée à une architecture FPGA totalement reconfigurable. Les temps sont mesurés avec des données aléatoires — sans triche sur les patterns creux que certains constructeurs utilisent pour gonfler leurs benchmarks. En production, le BeeProg4C attend l'opérateur, et non l'inverse. C'est costaud.

Autre point fort : la mise à jour logicielle gratuite et illimitée via elnec.com, avec des releases environ toutes les quatre semaines. Le service AlgOR (Algorithm On Request) permet même d'obtenir le support d'un composant non encore référencé en quelques heures — souvent gratuitement. Difficile de faire plus réactif.

Le BeeProg4C intègre par ailleurs un mode testeur de composants TTL/CMOS et de mémoires statiques, ainsi qu'une génération de séquences de test définissables par l'utilisateur. Ce n'est pas juste un programmateur : c'est un outil de diagnostic à part entière. La garantie couvre trois ans avec renvoi franco de port mondial en cas de réparation sous garantie.

Spécifications techniques

Le BeeProg4C communique avec le PC via une interface USB 2.0 haute vitesse (compatible 1.1), offrant un débit pouvant atteindre 480 Mbit/s. Son intelligence embarquée repose sur une combinaison de microprocesseurs puissants et d'une machine d'état FPGA, qui exécute les routines de programmation critiques en temps réel indépendamment du PC.

Les 48 pindrivers TTL reconfigurables FPGA génèrent les niveaux H, L, CLK, pull-up et pull-down sur chaque broche du support. Le niveau de sortie analogique est sélectionnable de 1,2 V à 26 V, ce qui couvre l'intégralité des composants basse tension modernes. Trois convertisseurs numérique-analogique gèrent les tensions VCCP (0–7 V / 1 A), VPP1 et VPP2 (0–26 V / 1 A) avec des temps de montée et de descente contrôlables.

Le support est un ZIF 48 broches (300/600 mil) à force d'insertion nulle, qui accepte directement tous les boîtiers DIP jusqu'à 48 broches. Le connecteur ISP 20 points (mâle, avec détrompeur) offre 6 pindrivers TTL, une tension VCCP (2–7 V / 100 mA), une tension VPP (2–25 V / 50 mA) et une alimentation cible (2–6 V / 250 mA). Toutes les entrées — ZIF, USB, alimentation et ISP — sont protégées contre les ESD (15 kV en décharge par air, 8 kV au contact).

Côté alimentation, le programmateur fonctionne avec une tension externe de 15–20 V DC (fournie par le bloc secteur livré, compatible 100–240 V AC). La consommation maximale est de 24 W en mode actif, environ 3 W en veille. Dimensions : 146 × 100 × 64 mm, poids 0,6 kg. Référence fabricant (numéro de commande) : 60-0065.

Prise en main et utilisation

Le BeeProg4C est piloté par le logiciel PG4UW, disponible gratuitement sur elnec.com. L'installation est simple : on branche le programmateur en USB, on installe le logiciel, Windows 10 ou 11 (32 ou 64 bits) le reconnaît immédiatement. Le logiciel est disponible en français, entre autres langues.

La sélection d'un composant à programmer s'effectue par famille, par fabricant ou en tapant un fragment de référence. Une fois le composant sélectionné, PG4UW affiche les informations de brochage ISP, les schémas recommandés pour le câblage en circuit et les notes techniques propres au composant. Le mode production déclenche automatiquement la programmation dès l'insertion du composant dans le support — utile pour les petites séries.

Avant chaque programmation, le BeeProg4C effectue un test d'insertion (position correcte, pas de composant retourné ou décalé), un test de continuité broche par broche, et un contrôle de signature. La protection contre les surintensités coupe l'alimentation en cas d'anomalie. La vérification de programmation s'effectue en tension marginale d'alimentation pour garantir la rétention des données à long terme.

Pour la multiprogrammation, il suffit de connecter plusieurs BeeProg4C sur le même PC via USB et de lancer le logiciel PG4UWMC (Multiprogramming Control). Chaque programmateur travaille de façon totalement indépendante, sans perte de vitesse notable — on peut même programmer des composants différents sur chaque unité en simultané.

Le programmateur est piloté par un logiciel de contrôle intuitif doté de menus déroulants, de raccourcis clavier et d'une aide en ligne. La sélection du périphérique s'effectue par sa catégorie, par fabricant ou simplement en saisissant une partie du nom du fournisseur et/ou de la référence.

Les commandes standard liées au périphérique (lecture, vérification de l'état vierge, programmation, vérification, effacement) sont complétées par certaines fonctions de test (test d'insertion, vérification de l'octet de signature) et certaines fonctions spéciales (auto-incrémentation, mode production - démarrage immédiat après l'insertion de la puce dans le support).

Tous les formats de données connus sont pris en charge. Détection et conversion automatiques du format de fichier lors du chargement.

La fonction d'auto-incrémentation riche en fonctionnalités permet d'attribuer des numéros de série individuels à chaque appareil programmé, ou simplement d'incrémenter un numéro de série, ou encore de lire des numéros de série ou toute signature d'identification d'appareil programmé à partir d'un fichier.

Le logiciel fournit également de nombreuses informations sur le dispositif programmé. En particulier, les schémas de tous les boîtiers disponibles sont fournis. Le logiciel explique également le marquage des puces (signification des préfixes et suffixes) pour chaque puce prise en charge.

Le logiciel fournit des informations complètes pour la mise en œuvre de l'ISP : description des broches du connecteur ISP pour la puce actuellement sélectionnée, conception cible recommandée autour de la puce programmée en circuit et autres informations nécessaires.

La fonction de télécommande permet de contrôler le flux logiciel PG4UW depuis une autre application, soit via des commandes de fichier .BAT, soit via un fichier DLL. Le fichier DLL, des exemples (C/PAS/VBASIC/.NET) et le manuel sont fournis avec le logiciel.

Les fichiers Jam conformes à la norme JEDEC JESD-71 sont interprétés par Jam Player . Ces fichiers sont générés par le logiciel de conception fourni par le fabricant du dispositif programmable. La programmation des puces s'effectue soit dans un boîtier ZIF, soit via un connecteur ISP (interface JTAG IEEE 1149.1).

Les fichiers VME sont interprétés par VME Player. Un fichier VME est une version binaire compressée d'un fichier SVF et contient des opérations de bus IEEE 1149.1 de haut niveau. Les fichiers SVF sont interprétés par SVF Player. Un fichier SVF (Serial Vector Format) contient des opérations de bus IEEE 1149.1 de haut niveau. Les fichiers SVF sont générés par le logiciel de conception fourni par le fabricant du dispositif programmable concerné. Les puces sont programmées dans une puce ZIF ou via un connecteur ISP (interface JTAG IEEE 1149.1).

Plusieurs appareils peuvent être programmés et testés via la chaîne JTAG : chaîne JTAG (ISP-Jam), chaîne JTAG (ISP-VME), chaîne JTAG (ISP-SVF) ou chaîne JTAG (ISP-STP).

Le raccordement de plusieurs programmateurs BeeProg4C au même PC (via un port USB) permet de créer un système de programmation multiple performant , compatible avec autant de puces que le programmateur BeeProg4C peut en gérer , sans ralentissement notable de la vitesse de programmation . Il est important de noter que la programmation multiple est simultanée : chaque programmateur fonctionne indépendamment et peut programmer une puce différente, si nécessaire.

Pour quels projets utiliser le BeeProg4C ?

Programmation de mémoires Flash en bureau d'études

Le BeeProg4C est parfait pour programmer des mémoires Flash NOR et NAND lors des phases de prototypage ou de mise au point firmware. La vitesse permet de tester rapidement des versions successives sans attendre : une Flash parallèle NOR de 64 Mbit est programmée et vérifiée en environ 16 secondes, une NAND 1 Gbit en moins d'une minute.

Mise en production de microcontrôleurs

Avec le mode production et la détection automatique d'insertion, le BeeProg4C s'intègre facilement dans une ligne d'assemblage légère. Il prend en charge des centaines de familles de microcontrôleurs — STM32, PIC, AVR, Nordic nRF, NXP LPC, Renesas RL78, ESP32 et bien d'autres — sans module additionnel.

Programmation ISP en circuit (in-circuit programming)

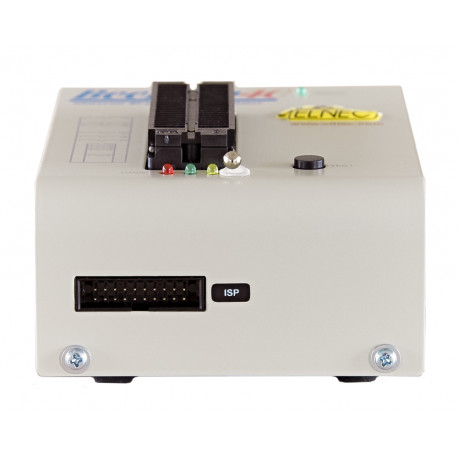

Grâce à son connecteur ISP 20 broches, le BeeProg4C programme des composants directement sur la carte sans les dessouder. Idéal pour les mises à jour firmware sur cartes finies, le débogage en production ou la configuration d'éléments soudés en BGA non accessibles via socket.

Programmation de PLD et FPGA

Le programmateur supporte les PLDs Altera MAX, Lattice, Xilinx CoolRunner et plusieurs familles de FPGA — Lattice MachXO, Microsemi ProASIC3, Gowin, Anlogic, Pango — en ZIF comme en ISP via JTAG (Jam, VME, SVF, STAPL).

Test et diagnostic de composants logiques

Le mode testeur intégré permet de vérifier des composants TTL (séries 74) et CMOS (4000, 4500), ainsi que des mémoires SRAM statiques jusqu'à 624 kbit, avec génération de séquences de test personnalisées. Utile pour le SAV et la vérification de stocks.

Gestion de composants spéciaux

Le BeeProg4C prend en charge des composants moins courants mais stratégiques : optiques de transmission (SFP, SFP+, QSFP+), contrôleurs multiphase d'alimentation (Infineon, TI, Analog Devices), capteurs capacitifs Azoteq, ou encore les SoC Espressif (ESP32, ESP32-S3, C3, C6...).

Compatibilité et écosystème

Le BeeProg4C est conçu pour fonctionner sous Windows 10 et Windows 11 (32 et 64 bits) sur tout PC compatible x86/x64. Il ne nécessite qu'un seul port USB 2.0. Aucun driver exotique n'est requis : l'installation du logiciel PG4UW suffit.

Les composants en boîtier non-DIP (CMS) sont pris en charge via une large gamme d'adaptateurs de programmation disponibles chez Lextronic : PLCC, JLCC, SOIC, SOP, TSOP, TSOPII, QFP, LQFP, QFN (MLF), BGA, FBGA, VFBGA et bien d'autres formats. L'aide intégrée du logiciel indique la référence de l'adaptateur à utiliser pour chaque boîtier.

Le BeeProg4C est le successeur direct du BeeProg2C, qu'il remplace à 100% avec un hardware amélioré. Il est entièrement compatible avec les adaptateurs tiers du marché. Le logiciel PG4UWMC permet de l'associer à d'autres unités BeeProg4C (ou BeeProg2/2C) pour former un système de multiprogrammation concurrent jusqu'à 8 postes sur un même PC.

Documentation et ressources Elnec

Elnec met à disposition une documentation complète et des ressources techniques directement sur son site. Voici les ressources principales utiles pour la prise en main et l'utilisation avancée du BeeProg4C.

Manuel utilisateur BeeProg4 / BeeProg4C

Le manuel officiel couvre l'ensemble des fonctions du logiciel PG4UW : sélection de composants, formats de fichiers supportés, options de sérialisation, mode production, programmation ISP, contrôle à distance via DLL ou fichier .BAT, et autotest du programmateur. Document de référence indispensable pour démarrer.

Voir le manuel utilisateur BeeProg4/BeeProg4C sur elnec.com

Note d'application : programmateur universel idéal pour l'ingénierie

Cette note d'application Elnec compare les critères essentiels d'un programmateur universel en environnement de développement : vitesse, universalité, support ISP, évolutivité logicielle et coût total de possession. Elle aide à positionner le BeeProg4C face aux alternatives du marché.

Voir la note d'application sur elnec.com

Note d'application : solution optimale pour la multiprogrammation

Cette ressource explique comment mettre en place une solution de multiprogrammation efficace avec plusieurs BeeProg4/BeeProg4C sur un même PC, en comparant l'approche asynchrone aux systèmes de gang classiques. Très utile pour les petites unités de production souhaitant monter en débit sans investir dans un système de production dédié.

Voir la note d'application multiprogrammation sur elnec.com

Résumé des caractéristiques techniques

• Référence fabricant : BeeProg4C (ord.no. 60-0065) — Elnec s.r.o.
• Interface PC : USB 2.0 haute vitesse (jusqu'à 480 Mbit/s), compatible USB 1.1
• Support ZIF : 48 broches DIL (300/600 mil), force d'insertion nulle
• Pindrivers : 48 pindrivers TTL FPGA reconfigurables, niveaux H/L/CLK/pull-up/pull-down
• Niveau de sortie analogique : sélectionnable de 1,2 V à 26 V
• Tensions de programmation : VCCP 0–7 V / 1 A ; VPP1 et VPP2 0–26 V / 1 A
• Connecteur ISP : 20 broches mâle avec détrompeur (6 pindrivers TTL, VCCP, VPP, alimentation cible)
• Protection ESD : 15 kV décharge par air, 8 kV au contact (ZIF, ISP, USB, alimentation)
• Composants supportés : 138 445+ références de 469 fabricants (version PG4UW 4.11, avril 2026)
• Vitesse de programmation : jusqu'à 5 MB/s sur composants capables (04/2026)
• Types supportés : NAND Flash (parallèle et série), NOR Flash, EPROM, EEPROM, eMMC, FRAM, MRAM, microcontrôleurs, PLD, FPGA, optiques SFP/QSFP, mémoires série, ReRAM…
• Testeur intégré : TTL (74 S/LS/ALS/H/HC/HCT), CMOS (4000/4500), SRAM statique, séquences de test personnalisées
• Logiciel : PG4UW + PG4UWMC (multiprogrammation), 8 langues dont le français
• OS supportés : Windows 10 et Windows 11 (32 et 64 bits)
• Alimentation externe : 100–240 V AC / sortie 15 V DC (bloc secteur fourni)
• Tension de fonctionnement : 15–20 V DC, courant max. 1,6 A
• Consommation : max. 24 W actif, ~3 W veille
• Dimensions : 146 × 100 × 64 mm
• Poids : 0,6 kg
• Température de fonctionnement : 5 °C à 40 °C
• Humidité : 20 % à 80 %, sans condensation
• Garantie : 3 ans (pièces et main-d'œuvre)

Questions fréquentes

Quelle est la différence entre le BeeProg4C et le BeeProg4 ?

Le hardware des deux modèles est strictement identique. La différence réside uniquement dans le logiciel : le BeeProg4C ne supporte pas certains composants très obsolètes (EPROMs à tension de programmation 21 V et plus, microcontrôleurs MCS48, 8751/8752 haute tension, quelques bipoles ancienne génération). Pour les composants courants — Flash, EEPROM, microcontrôleurs modernes, PLD, FPGA — les deux modèles sont équivalents. Le BeeProg4C est simplement plus accessible en termes d'investissement initial.

Peut-on programmer des composants en boîtier CMS (SOIC, QFP, BGA…) avec le BeeProg4C ?

Oui, à condition d'utiliser un adaptateur de programmation adapté au boîtier cible. Elnec et ses distributeurs proposent une très large gamme d'adaptateurs couvrant les formats PLCC, SOIC, TSOP, QFP, LQFP, QFN (MLF), BGA, FBGA et d'autres. Le logiciel PG4UW intègre un guide qui indique la référence d'adaptateur à utiliser pour chaque composant et chaque boîtier. Lextronic propose une gamme complète d'adaptateurs pour programmateurs Elnec.

Le BeeProg4C fonctionne-t-il sous Windows 11 64 bits ?

Oui. Le BeeProg4C est officiellement compatible Windows 10 et Windows 11, en versions 32 et 64 bits, sur tout PC compatible x86/x64. Une connexion USB 2.0 suffit. Le logiciel PG4UW est téléchargeable gratuitement sur elnec.com et se met à jour automatiquement.

Peut-on utiliser plusieurs BeeProg4C sur le même PC ?

Oui. Il suffit de connecter plusieurs unités en USB et de les piloter avec le logiciel PG4UWMC (Multiprogramming Control, inclus dans PG4UW). Chaque programmateur travaille de façon entièrement indépendante et asynchrone — l'un peut programmer une mémoire Flash pendant qu'un autre programme un microcontrôleur, sans interférence ni perte de vitesse significative. C'est une alternative efficace aux systèmes de gang classiques.

Quels formats de fichiers sont supportés par PG4UW ?

PG4UW supporte pratiquement tous les formats utilisés en développement embarqué : binaire brut, Intel HEX, Intel HEX étendu, Motorola S-record, MOS, Exormax, Tektronix, ASCII HEX, Altera POF, JEDEC, JAM/JBC (STAPL JEDEC JESD-71), VME (ispVME), SVF (Serial Vector Format) et STP (Actel STAPL). La détection automatique du format lors du chargement évite les erreurs.

Le BeeProg4C peut-il programmer des composants en circuit (ISP) sans les dessouder ?

Oui. Le connecteur ISP 20 broches permet la programmation en circuit de nombreux microcontrôleurs, mémoires série, FPGAs et PLDs via des protocoles dédiés (JTAG, SPI, UART…). Le logiciel PG4UW affiche les informations de câblage ISP recommandées par le fabricant du composant pour chaque référence. La programmation via Jam/VME/SVF/JTAG est également supportée.

Quelle est la vitesse réelle de programmation du BeeProg4C ?

Les vitesses annoncées par Elnec sont mesurées avec des données aléatoires (contrairement à certains concurrents qui utilisent des données creuses). À titre d'exemple : une Flash NOR parallèle 64 Mbit est programmée et vérifiée en 16,5 secondes, une NAND Flash 1 Gbit en 46,2 secondes, une mémoire eMMC 2 Go en environ 339 secondes. Le débit peut atteindre 5 MB/s sur les composants les plus rapides. Ces mesures sont réalisées sur PC Intel Core i7-12700, Windows 11, USB 2.0 HS.

Documentation et support Elnec

Le BeeProg4C fait partie de la gamme de programmateurs professionnels Elnec disponible chez Lextronic. Elnec, fabricant slovaque fondé et reconnu mondialement dans le domaine des programmateurs de composants, accompagne ses clients avec des ressources complètes.

Le support technique Elnec est accessible par formulaire web ou e-mail, avec un temps de réponse habituel de quelques heures à un jour ouvré maximum. Le logiciel PG4UW est mis à jour environ toutes les quatre semaines ; les versions OnDemand, disponibles quasi quotidiennement, permettent l'ajout en urgence de nouveaux composants sur demande.

Le service Keep-Current (en option) assure l'envoi régulier des dernières versions du logiciel et de la documentation mise à jour — pratique pour les environnements de production soumis à des audits ou des exigences documentaires strictes.

Pour tout composant non encore référencé, le service AlgOR (Algorithm On Request) permet de soumettre une demande directement sur elnec.com. Lextronic, distributeur exclusif Elnec en France, assure également un relais technique en langue française pour accompagner les utilisateurs dans leurs démarches.

L'ensemble de la gamme des programmateurs de composants Elnec — programmateurs universels, multi-supports de production, adaptateurs et accessoires — est disponible chez Lextronic.

Contenu du package

-  Boîtier programmateur "BeeProg4C"
- Câble de programmation série (ISP)
- Câble de raccordement secteur
- Câble de raccordement USB
- Cache anti-pousière pour le support ZIF
- Support Pod pour auto-test
- Support Pod" pour test du câble ISP
- Guide de démarrage rapide
- Rapport de test d'étalonnage
