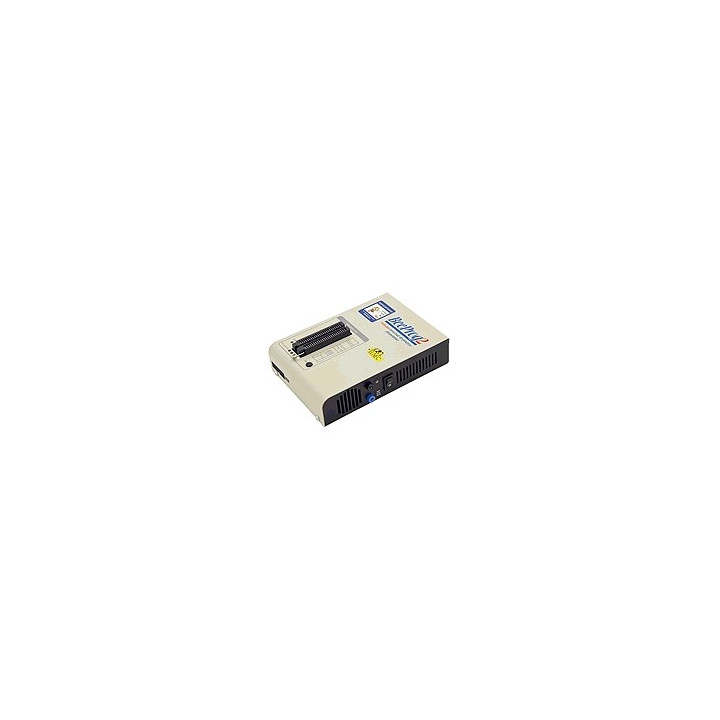

Programmateur de composants universel BeeProg2

    Programmateur universel BeeProg2 - 1
    60-0052
    Disponible
    1 198,80 € TTC
    999,00 € HT

    Dont 0,24 € d'eco-participation déjà incluse dans le prix

    Modèle 48 broches 103498 composants supportés

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Bénéficiant d'une garantie de 3 ans, le "BeeProg2" est un programmateur universel dôté d'un support ZIF 48 broches. Très similaire au "BeeProg+", le "BeeProg2" (conçu sur la base d'un puissant coeur FPGA) se distingue par une rapidité de programmation accrue (de 20% à 70% selon les composants).


    Considéré probablement comme un des programmateurs du marché parmi les plus rapides du marché, il est capable de supporter près de  composants (EPROM, EEPROM, FLASH Eprom, PROM, micro-contrôleurs divers, PLD...). Ce dernier se connecte à votre PC via le port parallèle (compatible IEEE 1284 - taux de transfert d' 1 MB/sec.) ou USB (2.0). A titre d'exemple, il est capable de programmer une mémoire NOR flash de 64 Mbit en moins de 9 secondes (à titre de comparaison 46 secondes sur le "BeeProg+") et une mémoire Flash 1 Gbit NAND en moins de 70 secondes! (à titre de comparaison 120 secondes sur le "BeeProg+"). En plus de son support à force d'insertion nulle 48 broches, il dispose d'un connecteur latéral pouvant recevoir un câble dédié à la programmation de certains microcontrôleurs en mode "ISP".

    Son éléctronique de commande révolutionnaire lui permet de générer des niveaux logiques, des "tirages" bas ou haut, des masses, une tension VCC, etc... sur chacune des broches de son support, l'autorisant ainsi à programmer (par simple mise à jour logiciel) la plupart des composants DIL 48 broches sans aucune adjonction d'adaptateur ou de module spécifique. Enfin ce dernier ne se contente pas d'être un "simple" programmateur puisqu'il peut aussi faire office de testeur de composant TTL/CMOS et de mémoires statiques.

    Le "BeeProg2" effectue un test de positionnement du composant à programmer (sens et décalage des broches) ainsi qu'un test de contact (faible contact d'une ou plusieurs des pattes) avant chaque programmation. Cette caractéristique associée à une limitation de courant automatique et à une auto-détermination de certains types de composants permet d'éviter autant que faire ce peut la destruction de pièces suite à une erreur de manipulation de la part de l'opérateur. Enfin, des circuits de protection sur chacune des entrées protègent et limitent l'influence des ESD sur le programmateur et les composants à programmer.



    Les tensions d'alimentation et de programmation de ce dernier sont entièrement générées numériquement de telle sorte que la valeur de celles-ci puisse être volontairement limitée par le programmateur pour pouvoir travailler avec les composants "basse tension" (à partir de 1,8 V).

    Le logiciel de commande en FRANCAIS très convivial dispose de menus déroulants associés à des touches de raccourci pour une utilisation ultra rapide. Il est ainsi possible de sélectionner les composants à programmer par catégories, Fabricants ou par leur références nominatives. Les fonctions standards (lecture, test de virginité, programmation, vérification) ont été complétées par certaines fonctions de test spécifiques. Pour finir, l'utilisation des buffers et des fichiers est des plus optimisée grâce entre autre à une détection automatique des formats lors des opérations de chargement de fichiers au cours desquelles intervient un processus de conversion instantané.

    Une fonction d'auto-incrémentation permet de définir et d'enregistrer automatiquement un numéro de série différent pour chaque composant programmé en incrémentant simplement la valeur d'un nombre dans le buffer à chaque insertion d'un nouveau composant. Ce procédé permet dans certains cas de pouvoir opérer des contrôles de versions sur certains composants déjà programmés.

    Une seconde fonction permet dans le cadre des phases de production, d'activer automatiquement la programmation du composant après son insertion dans le support.

    La mise à jour du logiciel de commande est "gratuite" et "illimité" dans le temps via le site du Fabricant (www.elnec.com) ou vous disposez également d'une ligne technique efficace.

    Il est également possible d'utiliser plusieurs "BeeProg2" sur un même PC, lesquels pourront être utilisés de façon totalement indépendante (chaque boîtier pourra programmer à son rythme un composant différent sans interférer sur le fonctionnement des autres boîtiers).



    Caractéristiques techniques:

    Support et Drivers:


    - Support professionnel à force d'insertion nulle 48 broches pour composants à implantation 300/600 mil
      jusqu'à 48 broches
    - Conecteur HE10 mâle 10 broches pour câble de programmation ISP
    - 3 convertisseurs numérique/analogique pour les tensions VCCP, VPP1 et VPP2 avec système de
      limitation de courant et contrôle des temps de montée et descente
    - Drivers de commande TTL sur chacune des broches du support permettant de générer un niveau
      logique haut, bas, un tirage au niveaux haut ou bas, un état haute impédance ou une lecture d'état
    - Compatibilité totale avec les composants "basse tension" (à partir de 1,8 V)
    - Protection surtension et ESD sur entrée d'alimentation et port parallèle
    - Connexion sur fiche banane pour bracelet antistatic (non livré)
    - Système d'autocalibration et d'auto-test intégrés


    Composants supportés:


    - EPROM: NMOS/CMOS, 2708*, 27xxx et 27Cxxx au format 8/16 bits ainsi que les séries
      "basse tension" (LV)
    - EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExx au format 8 / 16 bits
    - Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx de 256 kbit
      à 32 Mbit au format 8/16 bits ainsi que les série "basse tension" (LV)
    - E(E)PROM séries: 24Cxxx, 24Fxxx, 25Cxxx, 45Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 85xxx, 93Cxxx,
      NVM3060, MDAxxx ainsi que les séries "basse tension" (LV)
    - (EE)PROM séries: XCFxxx, XCF17xxxx, XC18Vxxx, EPCxxx, AT17xxx, 37LVxxx
    - 1-Wire™ E(E)PROM: DS1xxx, DS2xxx
    - PROM: AMD, Harris, National, Philips/Signetics, Tesla, TI
    - NV RAM (Non Volatile): Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x
    - PLD: Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 7000AE
    - PLD: Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE,
       ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx,
       M4LV-xx/xx
    - PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
    - Autres PLD: SPLD/CPLD series: AMI, Atmel, AMD-Vantis, Gould, Cypress, ICT, Lattice, NS,
      Philips, STM, VLSI, TI
    - Microcontrôleurs série 48: 87x41, 87x42, 87x48, 87x49, 87x50.
    - Microcontrôleurs série 51: 87xx, 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx, tous fabriquants,
       LPC Philips
    - Microcontrôleurs série INTEL 196: 87C196 KB/KC/KD/KT/KR/...
    - Microcontrôleurs AVR Atmel: AT90Sxxxx, ATtiny ATmega series
    - Microcontrôleurs Cypress: CY8Cxxxxx
    - Microcontrôleurs ELAN: EM78Pxxx
    - Microcontrôleurs série MDT 1xxx et MDT 2xxx
    - Microcontrôleurs série Microchip PIC: PIC10Cxxx, PIC12Cxxx, PIC16Cxxx, PIC17Cxxx,
       PIC18Cxxx, PIC24xxx, DsPIC™
    - Microcontrôleurs série Motorola (Freescale): 68HC05, 68HC08, 68HC11, HCS08, HCS12
    - Microcontrôleurs série Myson MTV2xx, 3xx, 4xx et 5xx
    - Microcontrôleurs série National: COP8xxx
    - Microcontrôleurs série NEC: uPD78Fxxx
    - Microcontrôleurs série SCENIX (Ubicom): SXxxx
    - Microcontrôleurs série SGS-Thomson: ST6xx, ST7xx, ST10xx
    - Microcontrôleurs série TI: MSP430 et MSC121x
    - Microcontrôleurs série ZILOG: Z86/Z89xxx et Z8xxx
    - Autres microcontrôleurs: EM Microelectronic, Fujitsu, Goal Semiconductor, Hitachi, Holtek,
      Princeton, Macronix, Winbond, Infineon(Siemens), Samsung, Toshiba, ...

    Programmation en mode ISP:
    - E(E)PROM séries: IIC, MW, SPI, KEELOQ, serial data Flash, PLD configuration memories
    - Microcontrôleurs Atmel: AT89Sxxx, AT90Sxxxx, ATtiny, ATmega
    - Microcontrôleurs Cypress: CY8C2xxxx
    - Microcontrôleurs ELAN: EM78Pxxx, EM6xxx
    - Microcontrollers EM Microelectronic: 4 and 8 bit series
    - Microcontrôleurs série Microchip PIC: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx,
      PIC18xxx, DsPIC™
    - Microcontrôleurs Motorola/Freescale: HC11, HC908 (5-fils, tous-fils)
    - Microcontrôleurs série NEC: uPD7xxx
    - Microcontrôleurs série Philips: LPC2xxx, LPC, 89xxx
    - Microcontrôleurs série SCENIX (Ubicom): SXxxx
    - Microcontrôleurs série TI: MSP430 (JTAG et BSL), MSC12xxx
    - PLD: Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE,
       ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC
    - Various PLD (also by JAM player/JTAG support):
      Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II
      Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II

    *Avec adaptateur spécifiques




    Nouveau : Testez immédiatement si ce programmateur supporte votre com-posant en cliquant sur l'icone ci-contre.


    Fonction testeur:
    - Circuits TTL: séries 54, 74 S/LS/ALS/H/HC/HCT
    - Circuits CMOS: séries 4000, 4500
    - Ram statiques: 6116 .. 624000
    - Possibilité de définir ses procédures de test

    Cliquez ici pour visualiser la liste complète






    Nous proposons si nécessaire une multitude d'adaptateurs optionnel universels ou spécialisés
    permettant de programmer des composants de surface (CMS) en boîtiers (T)SSOP, PLCC, PSOP, QFN, QFP, SDIP, SOIC, TSOP sur le "BeeProg2". A ce titre le logiciel du "BeeProg2" dispose d'une aide qui vous permettra de déterminer la référence de l'adaptateur nécessaire suivant le type du boîtier de votre composant (vous pouvez également nous contacter pour obtenir cette information).



    Exemple de vitesse de programmation du "BeeProg+" sur support ZIF:


    QB25F640S33 - Flash série (800200Hx8 - 64 Méga) Prog. et vérification 30,7 sec.
    Am29DL640G - Flash NOR parallèle (400080Hx16 - 64 Méga) Prog. et vérification 24 sec.
    K8P6415UQB - Flash NOR parallèle (400100Hx16 - 64 Méga) Prog. et vérification 13 sec.
    K9F1G08UOM - Flash NAND parallèle (8400000Hx8 - 1 Giga) Prog. et vérification 122,7 sec.
    AT89C51RD2 (microcontrôleur - 10000Hx8) Prog. et vérification 14,4 sec.
    PIC32MX360F512L (microcontrôleur - 4000Hx16) Prog. et vérification 16,2 sec.

    Conditions: P4, 2.4 GHz, USB 2.0, Windows XP.



    Fonctions du logiciel liées au composant
    :


    Standard
    - Test de virginité
    - Lecture
    - Programmation
    - Vérification
    - Effacement
    - Configuration et bit de sécurité



    Spécial
    - Auto incrémentation d'un numéro de série d'identification
    - Compteur à rebours sur nombre de composants programmé
    - Statistiques


    Fonctions liées au buffer


    - Visualisation / édition / trouver / remplacer
    - Remplissage / copie, déplacement, permutation d'octets
    - Coupure, chechsum / Impression


    Formats de fichiers supportés:


    - Unformatted (raw) binary
    - HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix,
      ASCII-SPACE-HEX,, ASCII HEX
    - Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD,
      OrCAD PLD, PLD Designer ISDATA, etc...
    - JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File)
      JEDEC standard JESD-71
    - VME (ispVME file VME2.0/VME3.0)


    Configuration recommandée:


    - Windows™ 98/2000/ME/NT/XP/2003/XPx64/Vista™
    - Processeur: Pentium 4 à 1,3 GHz (2 GHz ou sup. recommandé)
    - Mémoire: 256 MB (512 MB ou sup. recommandé)
    - Disque dur avec 50 Mo de libre.
    - Port imprimante (LPT) de libre (ECP/EPP recommandé)
       ou
    - Port USB (2.0 recommandé)


    Caractéristiques générales:


    - Tension d'alimentation: 110 à 240 VAC
    - Consommation: 20 W (2 W en mode veille)
    - Dimensions: 195 x 140 x 55 mm
    - Poids: 900 g
    - Température de fonctionnement: 5 à 40°C
    - Humidité: 20% à 80 % sans condensation


    Contenu du package:


    - Boîtier programmateur "BeeProg2"
    - Câble de programmation série (ISP)
    - Câble de raccordement secteur
    - Câble de racordement USB
    - CD contenant le programme
    - Manuel d'utilisation
    - Cache anti-pousière pour le support ZIF
    - Support "Pod" pour auto-test
    - Support "Pod" pour test du câble ISP
    - Carte d'enregistrement
