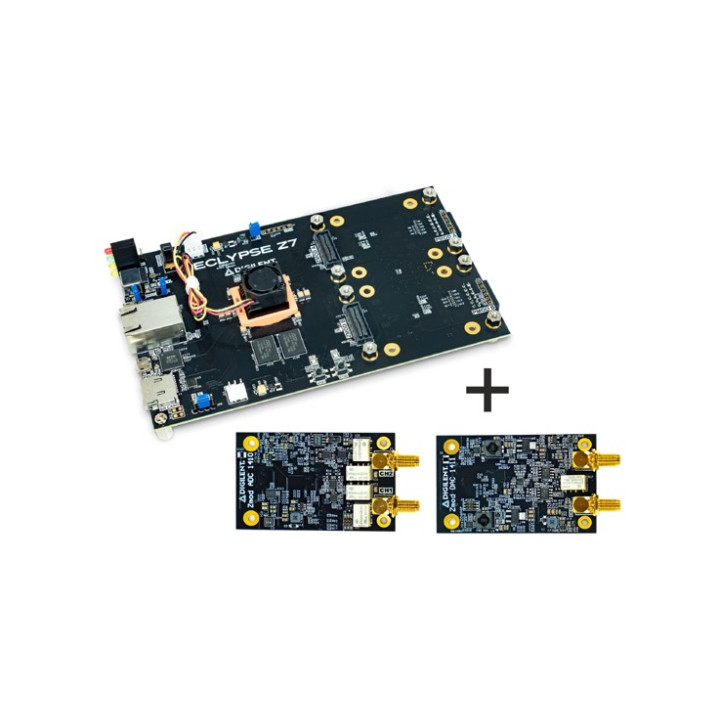

Bundle Eclypse Z7 (carte + Zmod ADC 1410 + DAC 1411)

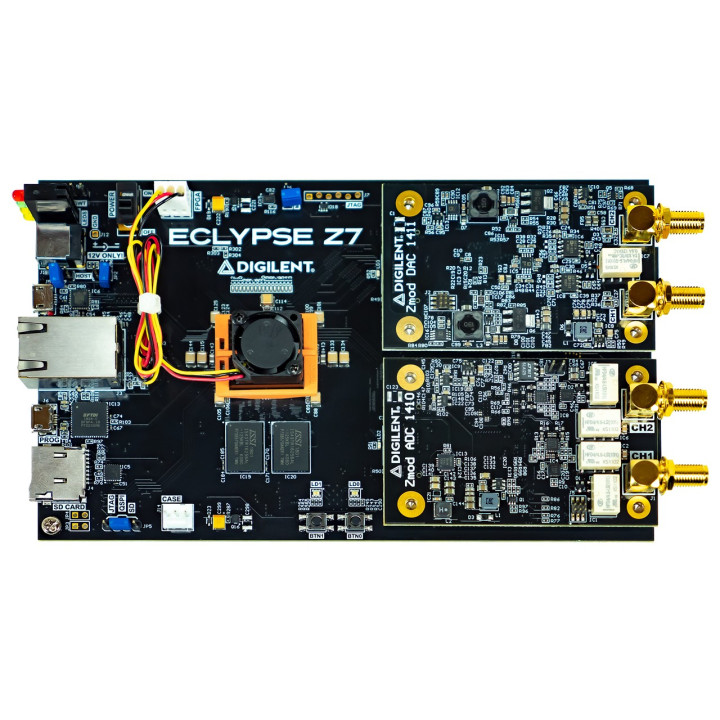

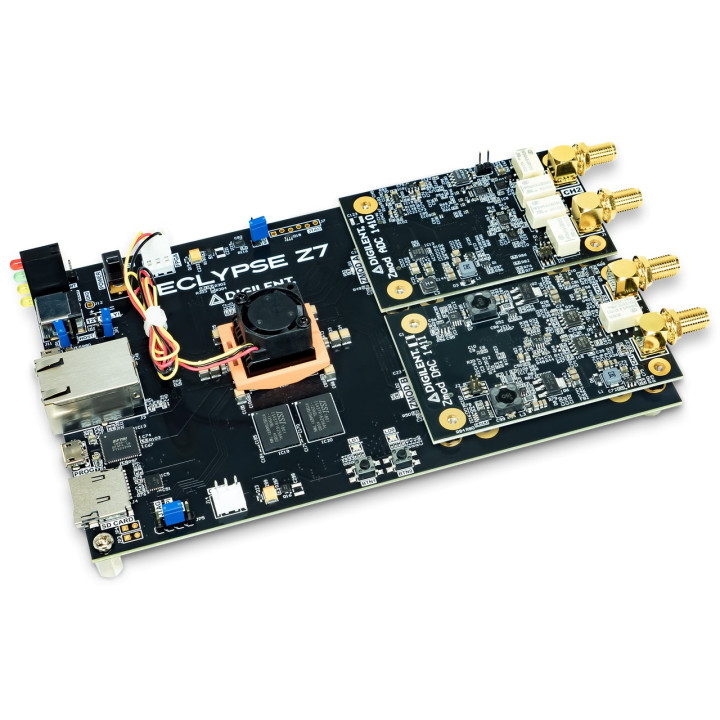

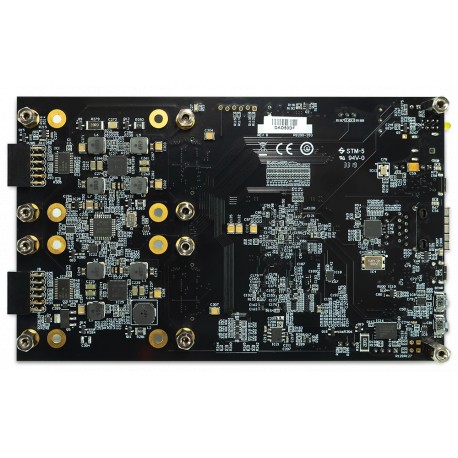

L'Eclypse Z7 est une carte conçue sur la base d'un SoC FPGA Zynq 7020 de Xilinx. Cette dernière dispose de deux connecteurs haute vitesse utilisant la nouvelle norme SYZYGY d'Opal Kelly. Ces connecteurs peuvent recevoir les modules d'extension de la nouvelle famille Zmod de Digilent afin de disposer d'entrées/sorties hautes performances. Branchez votre bundle et soyez opérationnel en quelques heures ou jours, au lieu de semaines ou de mois.

Le module Zmod ADC 1410 est équipé d'un convertisseur analogique / numérique (ADC) Analog Devices AD9648, double canal, haute vitesse, faible puissance, 14 bits, 105 MS/s. Ce dernier peut faire l'acquisition de 2 signaux simultanément (1 MΩ, ± 25 V, asymétrique, 14 bits, 100MS / s, 70MHz + bande passante). Les signaux analogiques à mesurer peuvent être appliqués sur la carte via 2 connecteurs SMA.

Le module Zmod DAC 1411 est équipé d'un convertisseur analogique (DAC) d'Analog Devices AD9717, double canal, haute vitesse, faible puissance, 14 bits, 125MS/s. Ce dernier peut générer deux signaux simultanément (50 Ω, ± 5 V, single-end, 14 bits, 100 ms/s, 40 MHz + bande passante). Ces sorties analogiques sont accessibles via 2 connecteurs SMA.

Le bundle est livré avec un exemple de projet gratuit qui montre aux utilisateurs la mise en œuvre d'une application de traitement du signal de base sur les packs Eclypse Z7.






Documentations:
- Datasheet de la carte
- Schéma de la carte


Liens démo / projets:
- Guide de démarrage Eclypse Z7

Logiciel
- Guide de l'utilisateur de la bibliothèque de base Zmod

Matériel
- Premiers pas avec Vivado IP Integrator
- Ajout d'un bloc hiérarchique avec une conception IPI Vivado

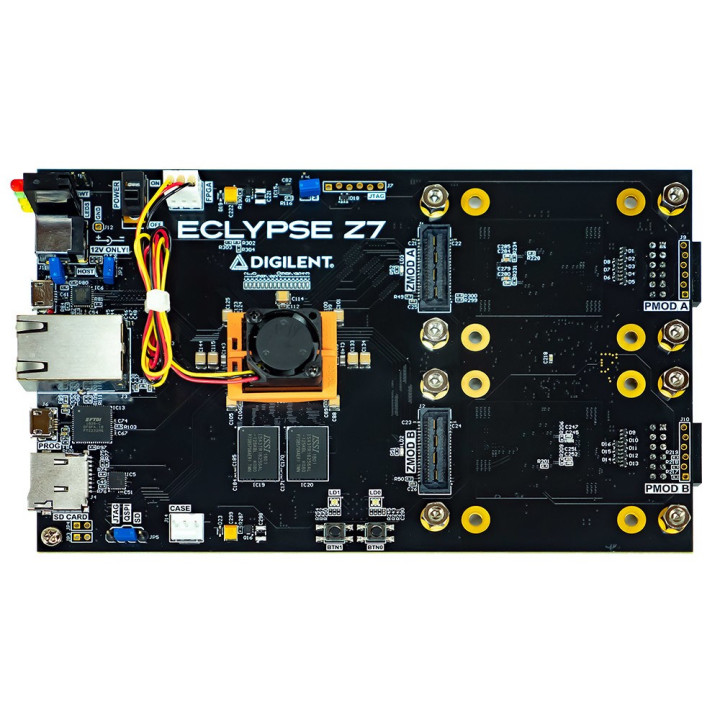

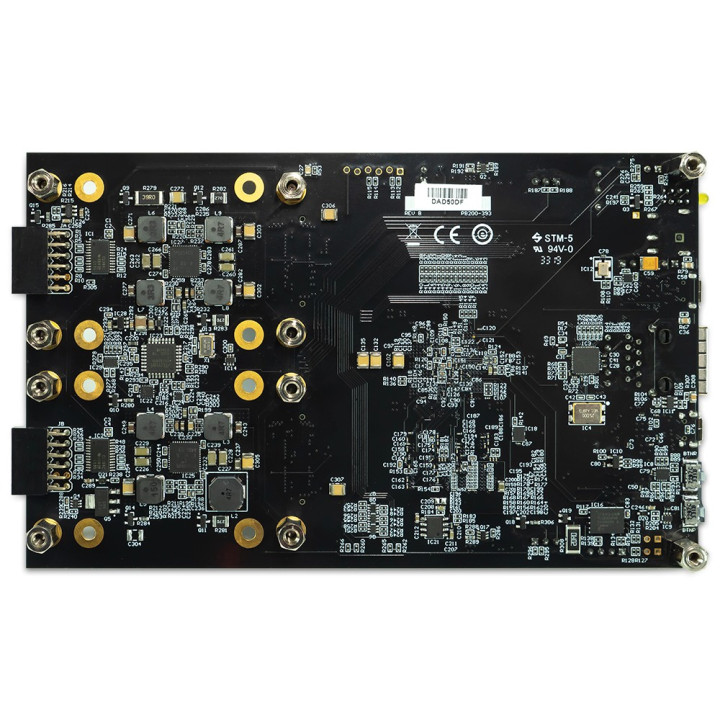

Caractéristiques Eclypse Z7:
- Zynq 7020 SoC
- 2 connecteurs d'interface au standard SYZYGY pour l'extension Zmod
  (cette norme prend en charge des débits de données allant jusqu'à 500 MHz)
- Oscillateur 125 MHz connecté au PL du Zynq pour les conceptions PL uniquement
- 2 connecteurs Pmod pour une extension Pmod
- Port micro USB pour la programmation USBUART et JTAG
- Connecteur de programmation JTAG
- Cavalier de sélection du mode de programmation: JTAG, QSPI, SD
- Connecteur Ethernet 10/100/1000 PHY
- Connecteur micro USB pour l'hôte / périphérique / OTG USB de l'utilisateur
- Emplacement pour carte MicroSD™
- 2 leds RGB utilisateur, 2 boutons utilisateur


Caractéristiques ADC 1410:
- Analog Devices AD9648
- Canaux: 2
- Type de canaux: single ended
- Channel type: single ended
- Résolution: 14 bits
- Gamme d'entrée: ±1V (High Gain) ou ±25V (Low Gain)
- Résolution absolue: 0.13 mV (High Gain) ou 3.21mV (Low Gain)
- Sample rate (real time): 100 MS/s
- Impédance d'entrée: 1 MΩ||18pF
- Bande passante analogique: 70 MHz+ @ 3 dB, 30 MHz @ 0.5 dB, 20 MHZ@ 0.1 dB


Caractéristiques DAC1411:
- Analog Devices AD9717
- Canaux: 2
- Type de canaux: single ended
- Résolution: 14 bits
- Résolution absolue (amplitude ≤1.25 V): 167 μV
- Résolution absolue (amplitude >1.25 V): 665 μV
- Impédance de sortie: 50 Ω
- Sample rate (real time): 100MS/s.
- Amplitude AC (max): ±5 V.
- Bande passante analogique: 40 MHz @ 3dB, 20 MHz @ 0.5dB, 14 MHz @ 0.1dB
- Slew rate (pas: 2 V): 180V/μs
- Protection des entrées: ± 50 V
