Boîtier de protection pour carte Eclypse Z7

Usiné à partir d'aluminium anodisé noir, ce boîtier livré en kit offre une protection robuste pour votre carte Eclypse Z7.

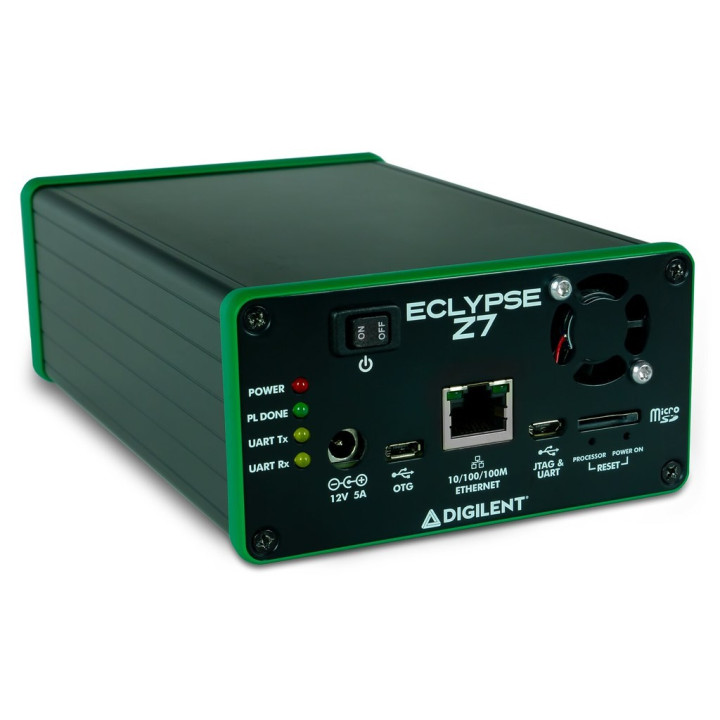

Le panneau avant du boîtier dispose d'un interrupteur d'alimentation et d'un ventilateur. Ce dernier donne également accès aux LED d'état de l'Eclypse Z7 et au connecteur d'alimentation, à l'emplacement pour la carte microSD™ et aux connexions OTG, JTAG, UART et Ethernet.

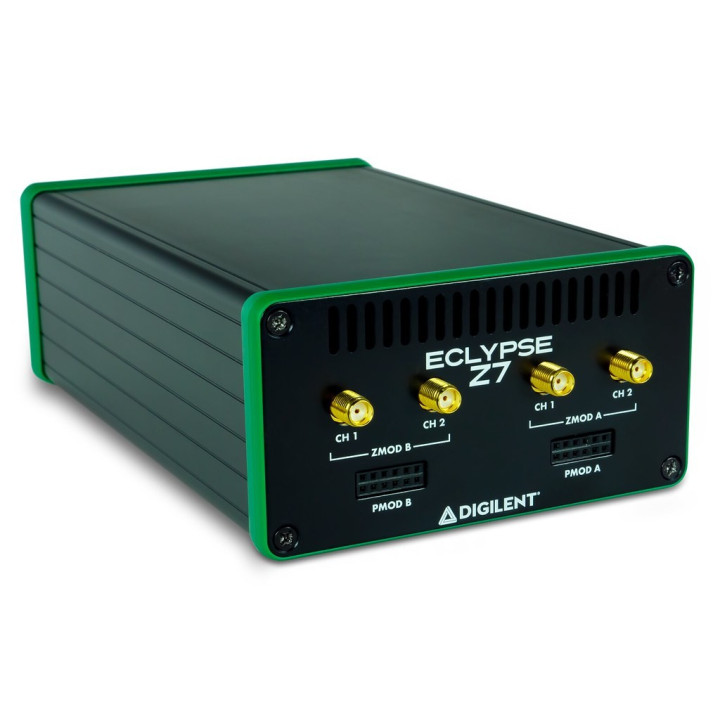

Le panneau arrière expose les connexions des quatre connecteurs SMA des platines d'extension Zmod installés sur la carte Eclypse Z7 ainsi que les connecteurs 2x6 Pmod de la carte.

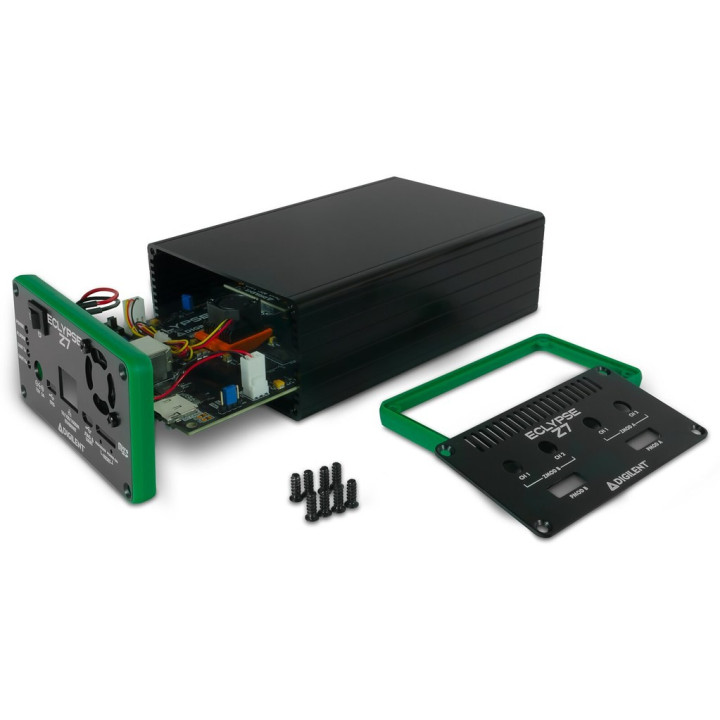

L'assemblage du boitier est très simple est rapide.


Caractéristiques

Les pièces suivantes sont incluses dans le boîtier Eclypse Z7

o Boîtier en aluminium
o Plaque frontale Zmod
o Face avant de l'interface principale
o 2 x embouts
o 1 ventillateur
o Interrupteur d'alimentation
o 8x vis de boîtier (filetage, n ° 6x3 / 8 ”)
o 2 × vis de ventilateur (filetage, M3x12mm)
o 8 × vis Zmod (M3x5mm)
