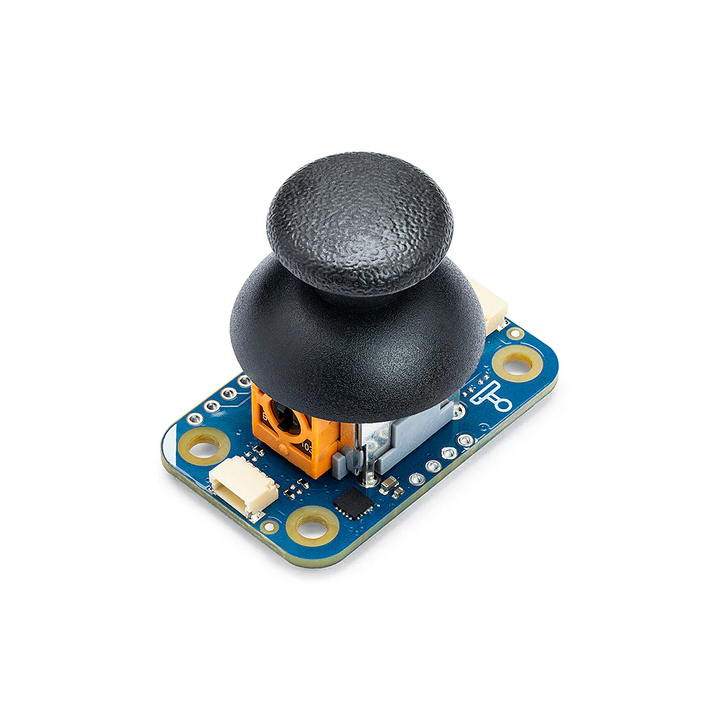

Module Arduino Modulino ABX00135 avec Joystick analogique 2 axes

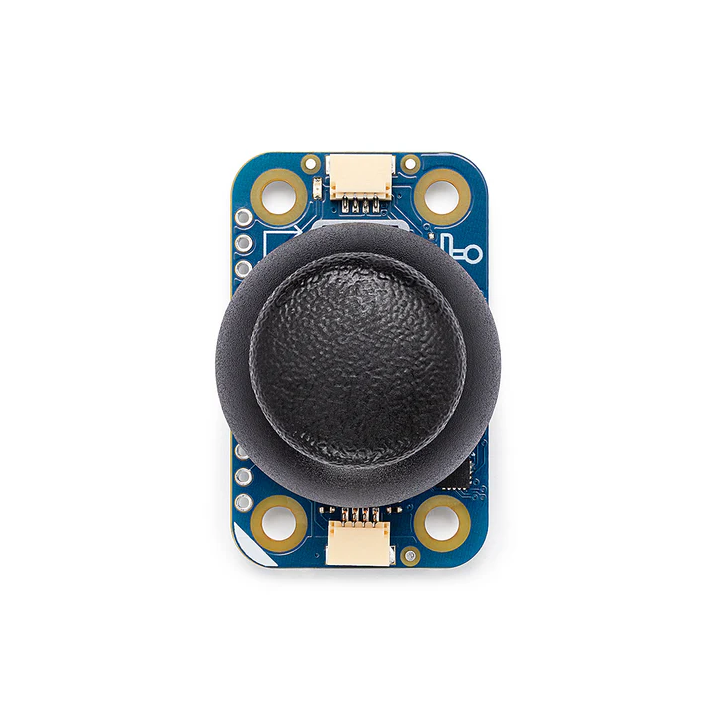

Modulino® Joystick est un module équipé de 2 connecteurs Qwiic et d'un joystick analogique 2 axes avec fonction poussoir basé sur un FJP10K-S1B10KD0N pilotable en I2C grâce à un microcontrôleur STM32C011 intégré. Le tout compatible Arduino et MicroPython via la bibliothèque Modulino® dédiée.

Présentation

Le Modulino® Joystick permet de naviguer, diriger ou contrôler des mouvements dans vos projets interactifs grâce à une commande analogique fluide et précise. Il est idéal pour les applications de robotique, les contrôleurs de jeux et les interfaces utilisateur..

La gamme Modulino® d'Arduino comprend différents modules intelligents « plug-and-play » qui simplifient l'électronique et facilitent la création de projets interactifs avec un minimum de code. Les modules se connectent via des câbles Qwiic et peuvent être chaînés entre eux pour former un système complet.

Démarrez facilement, évoluez rapidement

Que vous soyez débutant ou développeur expérimenté, vous pouvez mettre en œuvre rapidement des fonctionnalités avancées grâce :

• Aux modèles préconfigurés pour Arduino Cloud
• A la bibliothèque Modulino® dédiée (compatible IDE Arduino et MicroPython)
• Aune conception homogène permettant de remplacer ou d'ajouter facilement d'autres modules de la gamme
• A des broches d'extension pour les utilisateurs souhaitant personnaliser davantage leurs projets

Principaux avantages

Connectivité Plug-and-Play

• Connexion rapide aux cartes Arduino UNO R4 WiFi ou aux cartes Nano compatibles à l'aide du Nano Connector Carrier

Conception robuste et prête à l'emploi

• Modules compacts et préassemblés adaptés aux projets IoT et embarqués.

Extension facile

• Ajoutez facilement de nouveaux capteurs, actionneurs ou contrôleurs sans repenser votre matériel

Intégration complète dans l'écosystème Arduino

• Compatible avec les outils logiciels Arduino, Arduino Cloud et la vaste communauté Arduino

Applications typiques

Le Modulino® Joystick est particulièrement adapté pour :

• Manettes et contrôleurs de jeux
• Pilotage de robots
• Contrôle de véhicules télécommandés
• Navigation dans des menus
• Interfaces domotiques
• Tableaux de bord interactifs
• Projets pédagogiques et STEM
• Objets connectés (IoT)
• Contrôle de bras robotisés ou systèmes motorisés

Caractéristiques principales

• Joystick analogique 2 axes
• Bouton poussoir intégré
• Résolution de lecture : 12 bits
• Plage X : 0 à 4095
• Plage Y : 0 à 4095
• Position centrale typique : 2048
• Communication I²C via connecteur Qwiic
• Intégration rapide dans les projets Arduino
• Compatible avec les bibliothèques Modulino® Arduino et MicroPython

Compatibilité

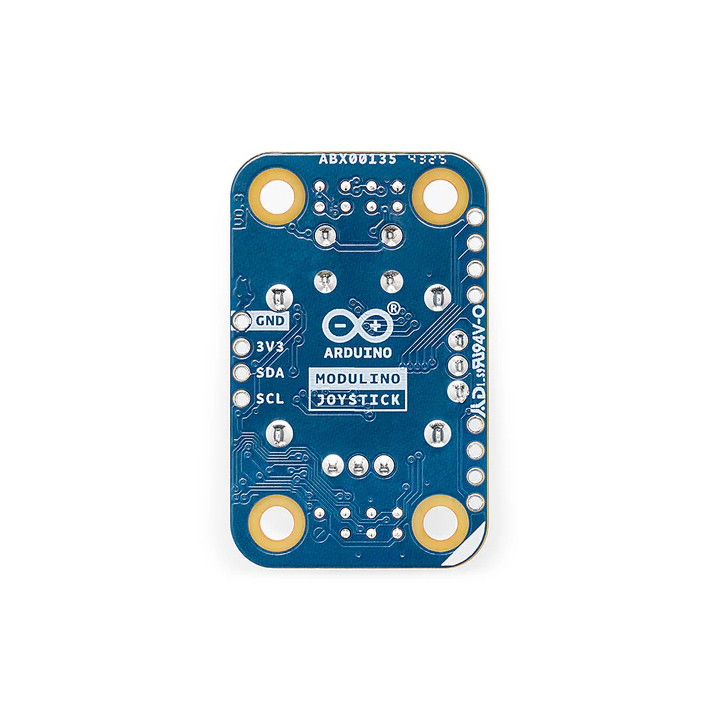

Le module fonctionne avec les cartes disposant d'une interface Qwiic et est optimisé pour l'Arduino UNO R4 WiFi. Des broches à souder sont également disponibles pour un câblage direct lorsque l'interface Qwiic n'est pas utilisée.

Caractéristiques techniques

• Module Modulino® Joystick
• Référence Arduino : ABX00135
• Tension d'alimentation : 3,3 V
• Joystick analogique 2 axes : FJP10K-S1B10KD0N
• Microcontrôleur STM32C011 (pour l'interface I2C)
• Interface : I2C
• Adresse I²C : 0x2C (modifiable par logiciel)
• Connecteur : Qwiic (I²C)

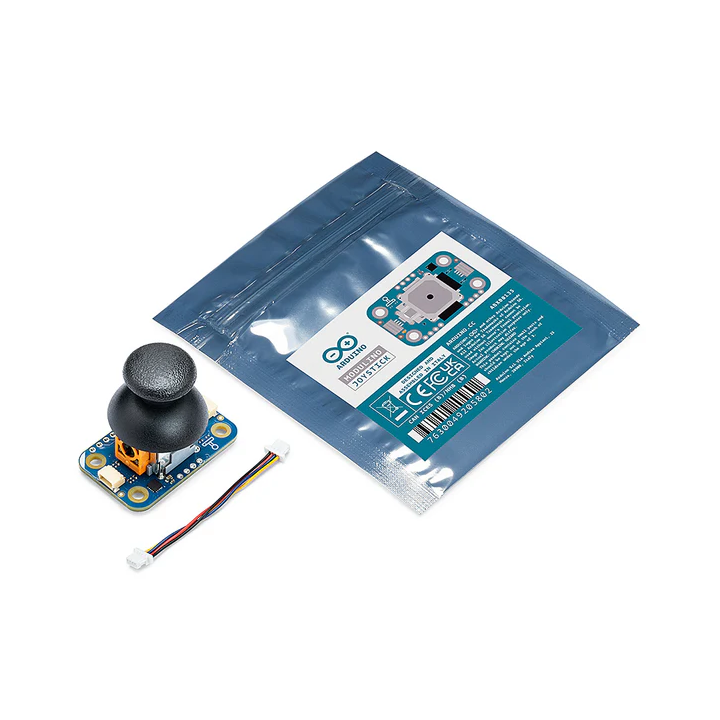

• Accessoire fourni : Câble Qwiic de 5 cm
• Dimensions : 41 x 25,36 mm
• Poids : 4,4 g

Guide de démarrage

Arduino met à disposition sur son site internet un guide de démarrage dédié.
