Module encodeur rotatif avec bouton Arduino Modulino Knob ABX00107

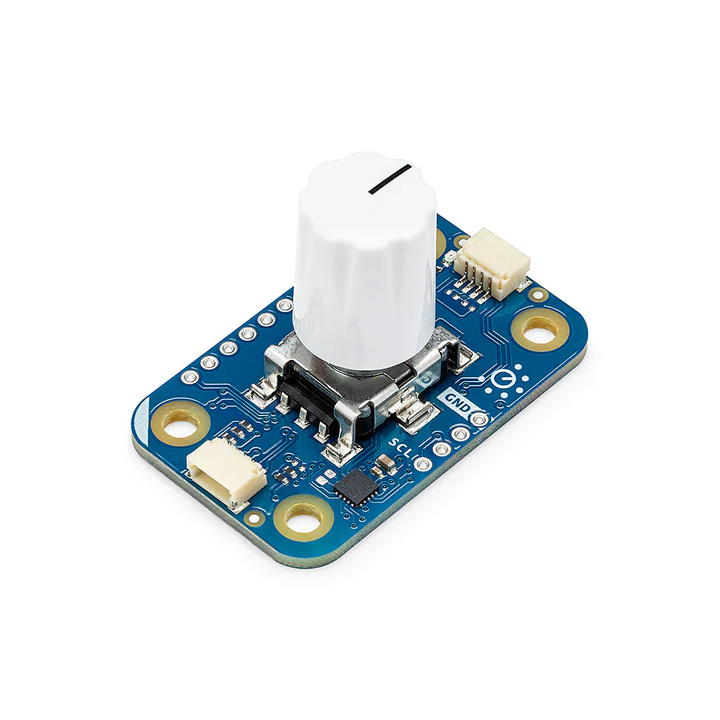

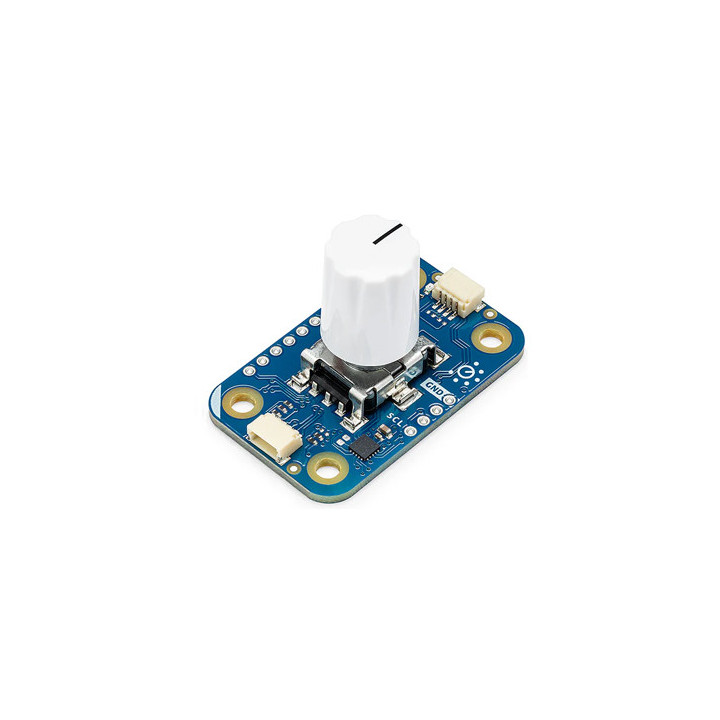

Le module Modulino® Knob intègre un encodeur rotatif PEC11J avec fonction poussoir et connecteurs Qwiic associés à un microcontrôleur STM32C011 (pour la communication I2C) pour la création d’interfaces interactives via une librairie compatible Arduino et MicroPython.

Présentation

Le Modulino® Knob est un module d’entrée compact I2C permettant à la fois une commande rotative précise et une interaction par bouton poussoir. Il est idéal pour la navigation dans des menus, l’ajustement de paramètres ou la création d’interfaces interactives. Il bénéficie de connecteurs Qwiic et de bibliothèque compatible Arduino et MicroPython.

La gamme Modulino® d'Arduino comprend différents modules intelligents « plug-and-play » qui simplifient l'électronique et facilitent la création de projets interactifs avec un minimum de code. Les modules se connectent via des câbles Qwiic et peuvent être chaînés entre eux pour former un système complet.

Démarrez facilement, évoluez rapidement

Que vous soyez débutant ou développeur expérimenté, vous pouvez mettre en œuvre rapidement des fonctionnalités avancées grâce :

• Aux modèles préconfigurés pour Arduino Cloud
• A la bibliothèque Modulino® dédiée (compatible IDE Arduino et MicroPython)
• Aune conception homogène permettant de remplacer ou d'ajouter facilement d'autres modules de la gamme
• A des broches d'extension pour les utilisateurs souhaitant personnaliser davantage leurs projets

Principaux avantages

Connectivité Plug-and-Play

• Connexion rapide aux cartes Arduino UNO R4 WiFi ou aux cartes Nano compatibles à l'aide du Nano Connector Carrier

Conception robuste et prête à l'emploi

• Modules compacts et préassemblés adaptés aux projets IoT et embarqués.

Extension facile

• Ajoutez facilement de nouveaux capteurs, actionneurs ou contrôleurs sans repenser votre matériel
• Chaînage facile avec les autres modules Modulino®

Intégration complète dans l'écosystème Arduino

• Compatible avec les outils logiciels Arduino, Arduino Cloud et la vaste communauté Arduino

Applications typiques

Le Modulino® Knob est particulièrement adapté pour :

• Réglage de paramètres
• Navigation dans les menus
• Domotique
• Robotique
• Contrôle audio
• Projets ludiques et éducatifs

Fonctionnalités clés

Le Modulino® Knob permet :

• Rotation horaire et antihoraire avec détection des crans
• Bouton poussoir intégré pour validation ou sélection

Compatibilité

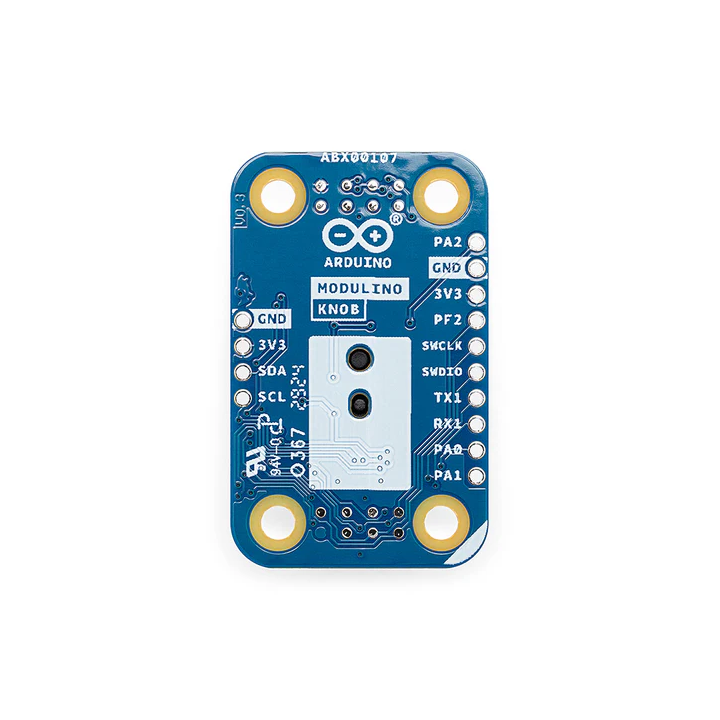

Le module fonctionne avec les cartes disposant d'une interface Qwiic et est optimisé pour l'Arduino UNO R4 WiFi. Des broches à souder sont également disponibles pour un câblage direct lorsque l'interface Qwiic n'est pas utilisée.

Caractéristiques techniques

• Module Modulino® Knob
• Référence Arduino : ABX00107
• Tension d'alimentation : 3,3 V

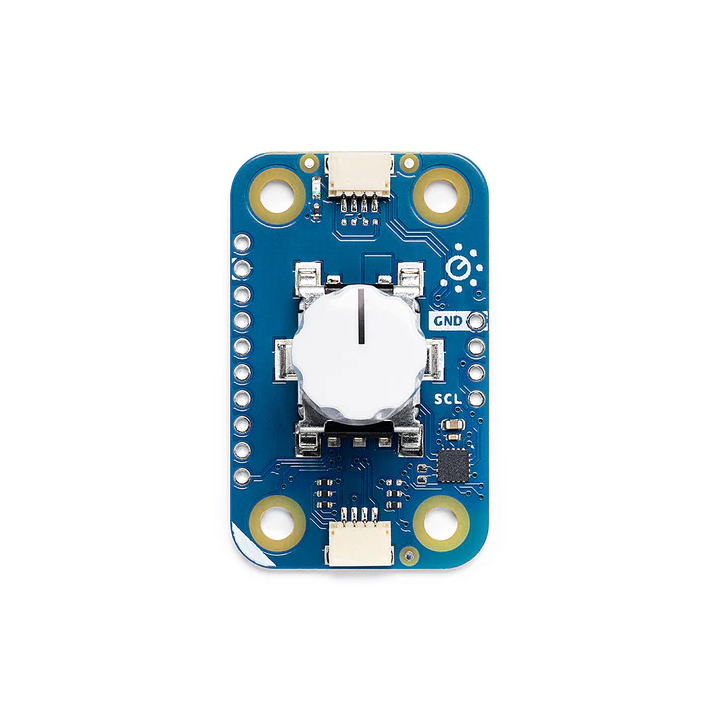

• Composant principaux : encodeur rotatif PEC11J + microcontrôleur STM32C011
• Interface : I2C
• Adresse I²C : 0x76 (modifiable par logiciel)
• Connecteur : Qwiic (I²C)

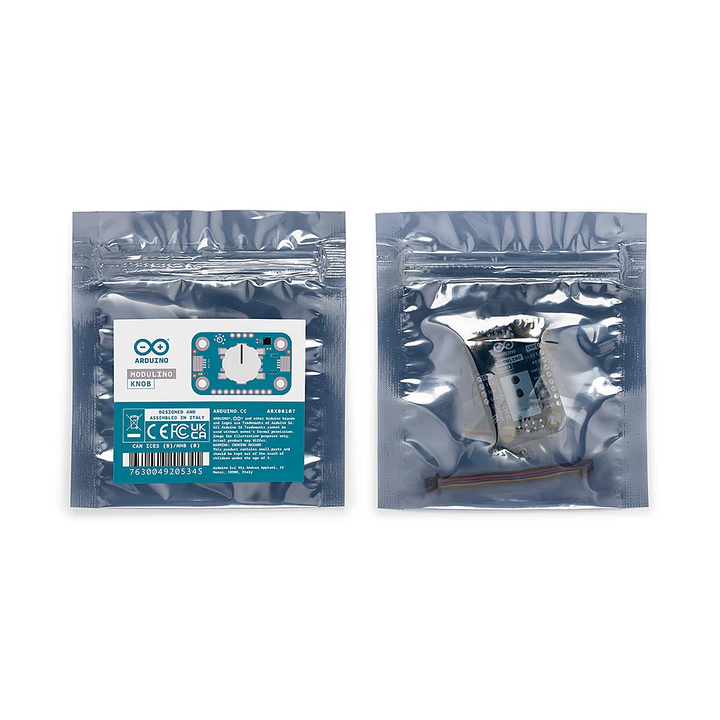

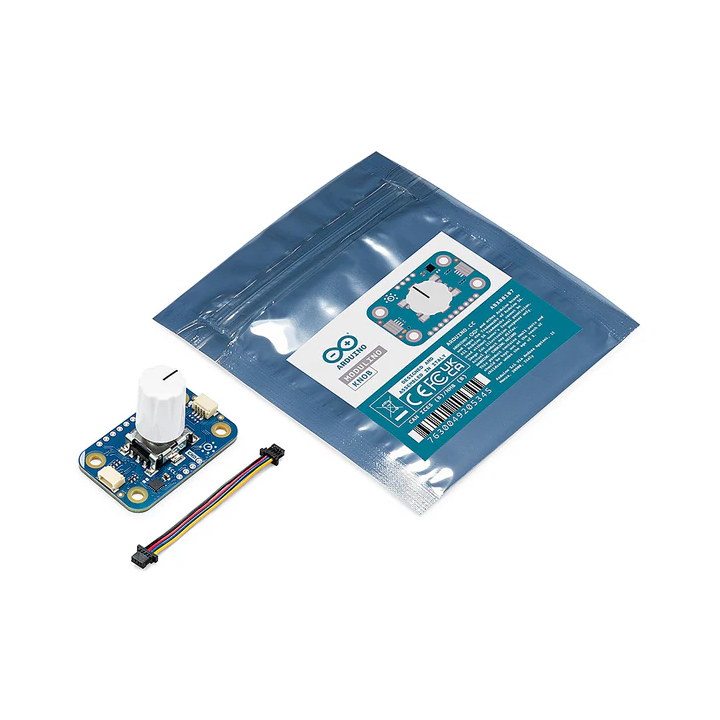

• Accessoire fourni : Câble Qwiic de 5 cm
• Dimensions : 41 x 25,36 mm
• Poids : 8,5 g

Guide de démarrage

Arduino met à disposition sur son site internet un guide de démarrage dédié.
