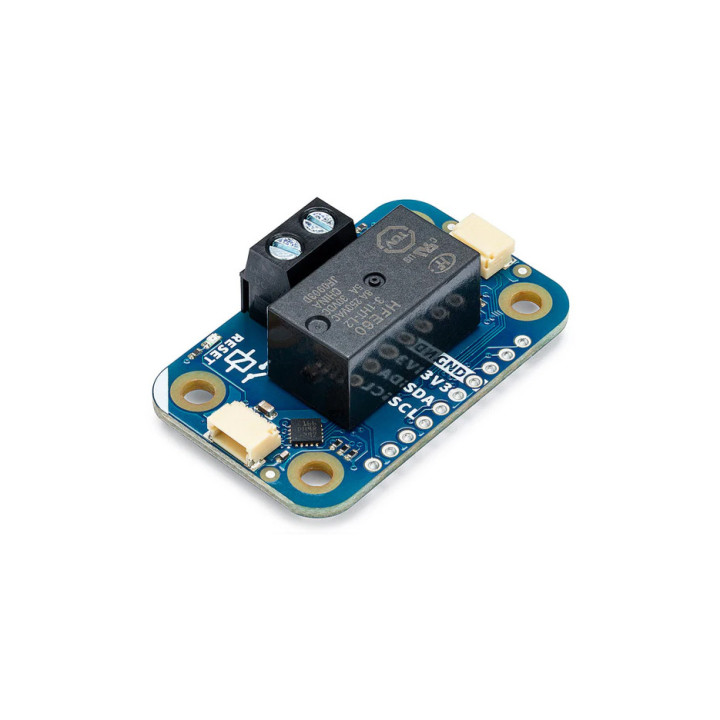

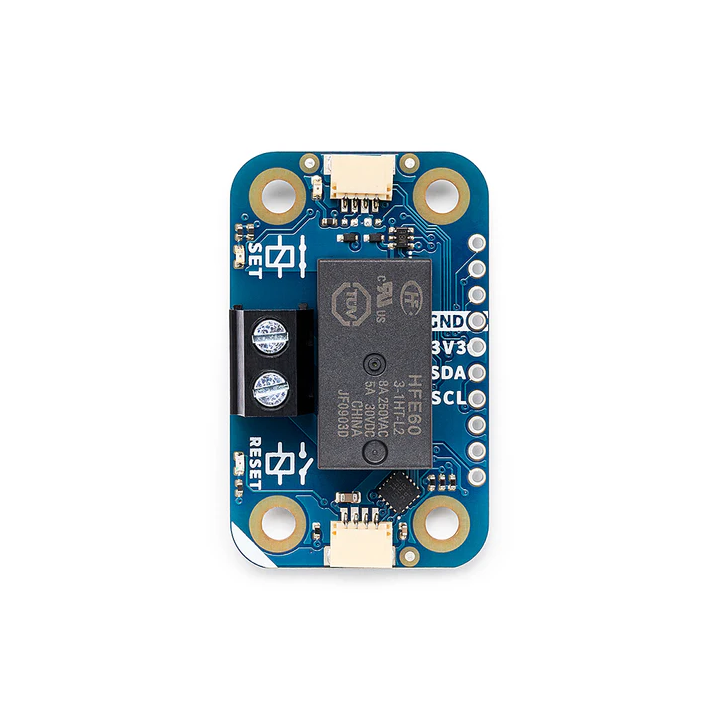

Module avec relais bistable Arduino Modulino Latch Relay ABX00138

Modulino® Latch Relay est un module équipé de 2 connecteurs Qwiic et d'un relais bistable basé sur un HFE60/3-1HT-L2 pilotable en I2C grâce à un microcontrôleur STM32C011 intégré. Compatible Arduino et MicroPython via la bibliothèque Modulino® dédiée il vous permettra de piloter des charges basse tension (uniquement) jusqu'à 30Vcc /1 A.

Présentation

Le Le Modulino® Latch Relay est un module relais bistable pilotable en I²C conçu pour la commutation de charges en courant continu. Grâce à son relais électromécanique bistable, il conserve son état (ON ou OFF) même après une coupure d'alimentation, ce qui le rend idéal pour les applications d'automatisation et d'économie d'énergie.

La gamme Modulino® d'Arduino comprend différents modules intelligents « plug-and-play » qui simplifient l'électronique et facilitent la création de projets interactifs avec un minimum de code. Les modules se connectent via des câbles Qwiic et peuvent être chaînés entre eux pour former un système complet.

Démarrez facilement, évoluez rapidement

Que vous soyez débutant ou développeur expérimenté, vous pouvez mettre en œuvre rapidement des fonctionnalités avancées grâce :

• Aux modèles préconfigurés pour Arduino Cloud
• A la bibliothèque Modulino® dédiée (compatible IDE Arduino et MicroPython)
• Aune conception homogène permettant de remplacer ou d'ajouter facilement d'autres modules de la gamme
• A des broches d'extension pour les utilisateurs souhaitant personnaliser davantage leurs projets

Principaux avantages

Connectivité Plug-and-Play

• Connexion rapide aux cartes Arduino UNO R4 WiFi ou aux cartes Nano compatibles à l'aide du Nano Connector Carrier

Conception robuste et prête à l'emploi

• Modules compacts et préassemblés adaptés aux projets IoT et embarqués.

Extension facile

• Ajoutez facilement de nouveaux capteurs, actionneurs ou contrôleurs sans repenser votre matériel

Intégration complète dans l'écosystème Arduino

• Compatible avec les outils logiciels Arduino, Arduino Cloud et la vaste communauté Arduino

Applications typiques

Le Modulino® Latch Relay est particulièrement adapté pour :

• Commande de moteurs CC
• Pilotage de pompes et électrovannes
• Contrôle d'éclairages basse tension
• Domotique intelligente
• Gestion d'alimentation de périphériques
• Automatismes industriels légers
• Systèmes nécessitant la conservation de l'état après coupure de courant

Important - Sécurité

Ce module est exclusivement conçu pour la commutation de charges en courant continu (DC).

• Tension maximale : 30 VCC
• Courant maximal : 1 A
• Ne pas utiliser sur le secteur 230 V AC ou toute autre tension alternative, les contacts étant accessibles et non protégés

Compatibilité

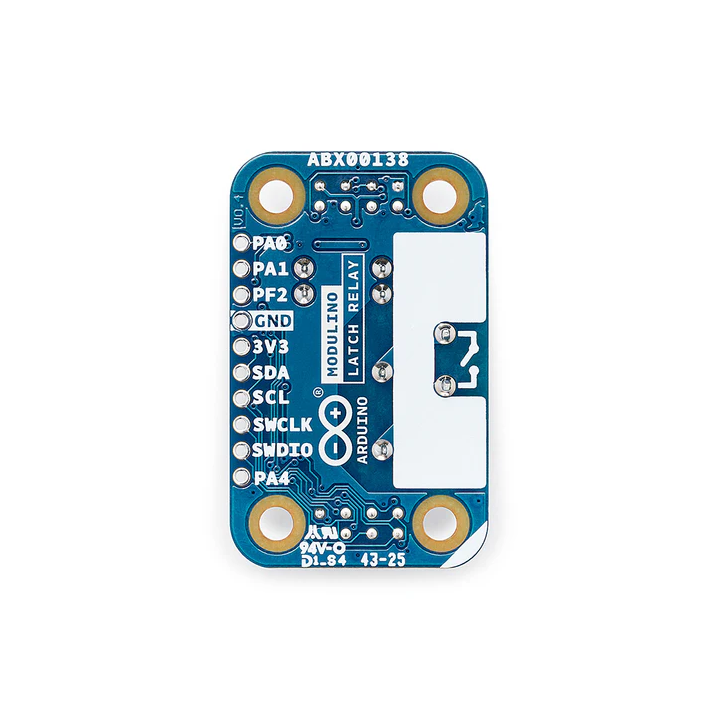

Le module fonctionne avec les cartes disposant d'une interface Qwiic et est optimisé pour l'Arduino UNO R4 WiFi. Des broches à souder sont également disponibles pour un câblage direct lorsque l'interface Qwiic n'est pas utilisée.

Caractéristiques techniques

• Module Modulino® Latch Relay
• Référence Arduino : ABX00138
• Tension d'alimentation : 3,3 V
• Relais bistable : HFE60/3-1HT-L2
• Pouvoir de coupure : 30 Vcc / 1A max.
• Microcontrôleur STM32C011 (pour l'interface I2C)
• Consommation bobine : 100 mA pendant 50 ms lors du changement d'état
• Consommation (STM32) : 3,4 mA
• Interface : I2C
• Adresse I²C : 0x2A (modifiable par logiciel)
• Connecteur : Qwiic (I²C)

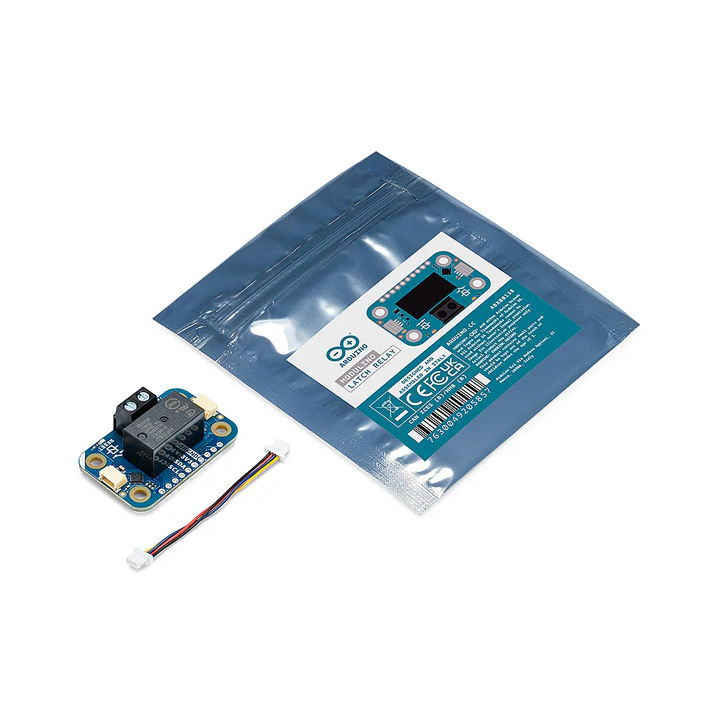

• Accessoire fourni : Câble Qwiic de 5 cm
• Dimensions : 41 x 25,36 mm
• Poids : 4,4 g

Guide de démarrage

Arduino met à disposition sur son site internet un guide de démarrage dédié.
