Module matrice 96 leds bleues Arduino Modulino Led Matrix

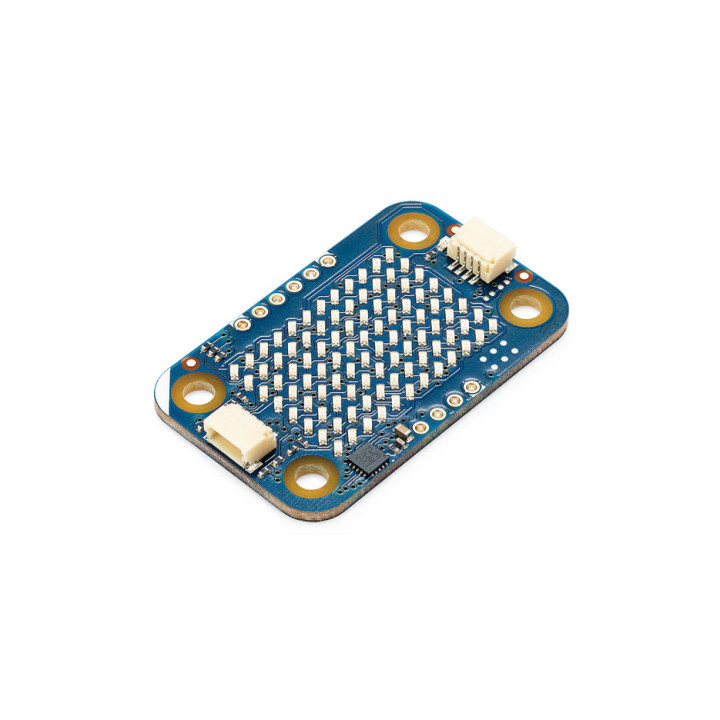

Modulino® Led Matrix est un module équipé de 96 LED bleues constituant une matrice 8x12 à pilotage I2C (par l'intermédiaire d'un microcontrôleur STM32C011 intégré) via des connecteurs au format Qwiic ou des broches à souder. Le module Modulino® Led Matrix est compatible Arduino et MicroPython grâce à la bibliothèque Modulino® dédiée.


Présentation

Le Le Modulino® Led Matrix permet d’afficher des textes, chiffres, icônes ou animations grâce à une matrice LED 8×12 (96 LED bleues). Il apporte une dimension visuelle riche à vos projets Arduino, allant de simples indicateurs à des animations dynamiques et interactives.

La gamme Modulino® d'Arduino comprend différents modules intelligents « plug-and-play » qui simplifient l'électronique et facilitent la création de projets interactifs avec un minimum de code. Les modules se connectent via des câbles Qwiic et peuvent être chaînés entre eux pour former un système complet.

Démarrez facilement, évoluez rapidement

Que vous soyez débutant ou développeur expérimenté, vous pouvez mettre en œuvre rapidement des fonctionnalités avancées grâce :

• Aux modèles préconfigurés pour Arduino Cloud
• A la bibliothèque Modulino® dédiée (compatible IDE Arduino et MicroPython)
• Aune conception homogène permettant de remplacer ou d'ajouter facilement d'autres modules de la gamme
• A des broches d'extension pour les utilisateurs souhaitant personnaliser davantage leurs projets

Principaux avantages

Connectivité Plug-and-Play

• Connexion rapide aux cartes Arduino UNO R4 WiFi ou aux cartes Nano compatibles à l'aide du Nano Connector Carrier

Conception robuste et prête à l'emploi

• Modules compacts et préassemblés adaptés aux projets IoT et embarqués.

Extension facile

• Ajoutez facilement de nouveaux capteurs, actionneurs ou contrôleurs sans repenser votre matériel

Intégration complète dans l'écosystème Arduino

• Compatible avec les outils logiciels Arduino, Arduino Cloud et la vaste communauté Arduino

Applications typiques

Le Modulino® Led Matrix est particulièrement adapté pour :

• Affichage de texte défilant
• Indicateurs visuels
• Interfaces de jeu
• Robotique
• Domotique
• Objets connectés (IoT)
• Projets éducatifs
• Animations créatives
• Signalétique interactive

Compatibilité

Le module fonctionne avec les cartes disposant d'une interface Qwiic et est optimisé pour l'Arduino UNO R4 WiFi. Des broches à souder sont également disponibles pour un câblage direct lorsque l'interface Qwiic n'est pas utilisée.

Caractéristiques techniques

• Module Modulino® Led Matrix
• Référence Arduino : ABX00152
• Tension d'alimentation : 3,3 V
• Matrice 8x12 à 96 LED bleues
• Microcontrôleur STM32C011 (pour l'interface I2C)
• Interface : I2C
• Adresse I²C : 0x39 (modifiable)
• Connecteur : Qwiic (I²C)

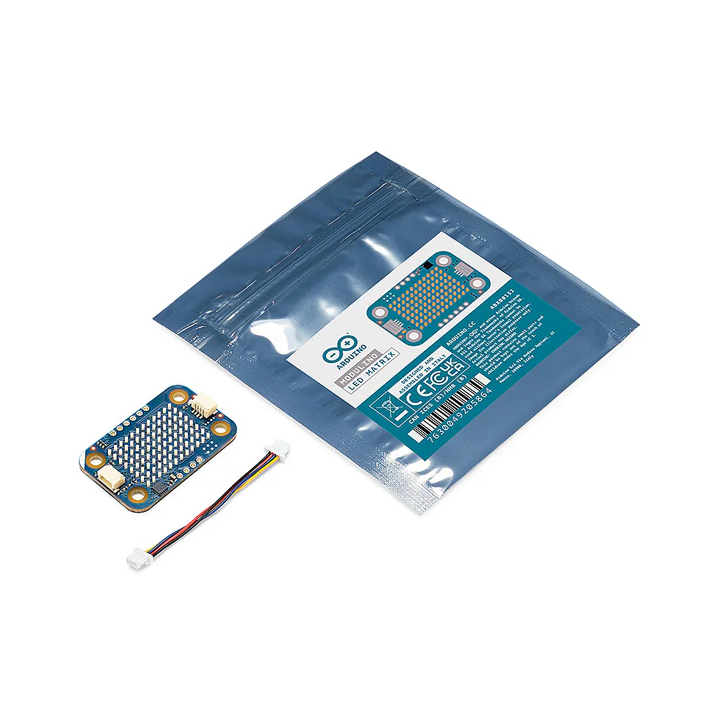

• Accessoire fourni : Câble Qwiic de 5 cm
• Dimensions : 41 x 25,36 mm
• Poids : 4,4 g

Guide de démarrage

Arduino met à disposition sur son site internet un guide de démarrage dédié.
