Module Audio I2S et slot microSD pour XIAO ADA5769 Images
Module Audio I2S et slot microSD pour XIAO ADA5769

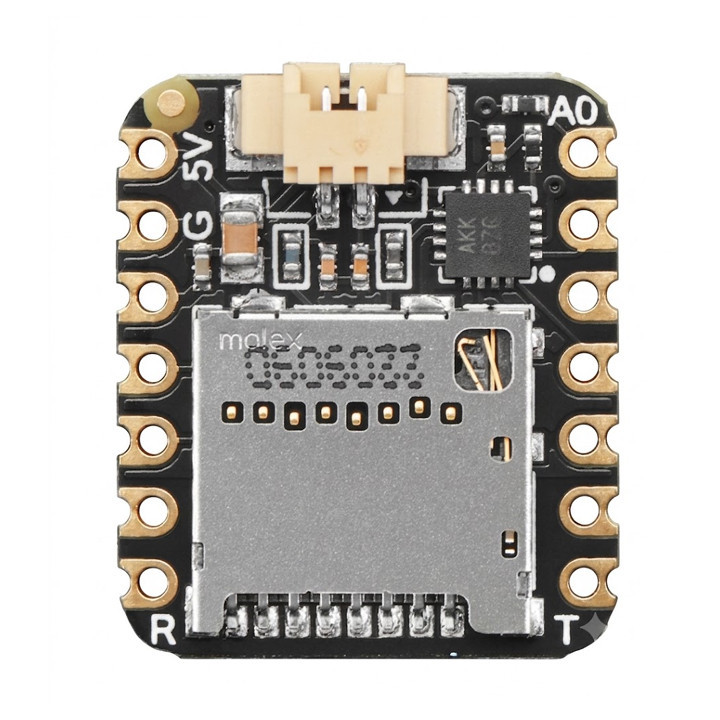

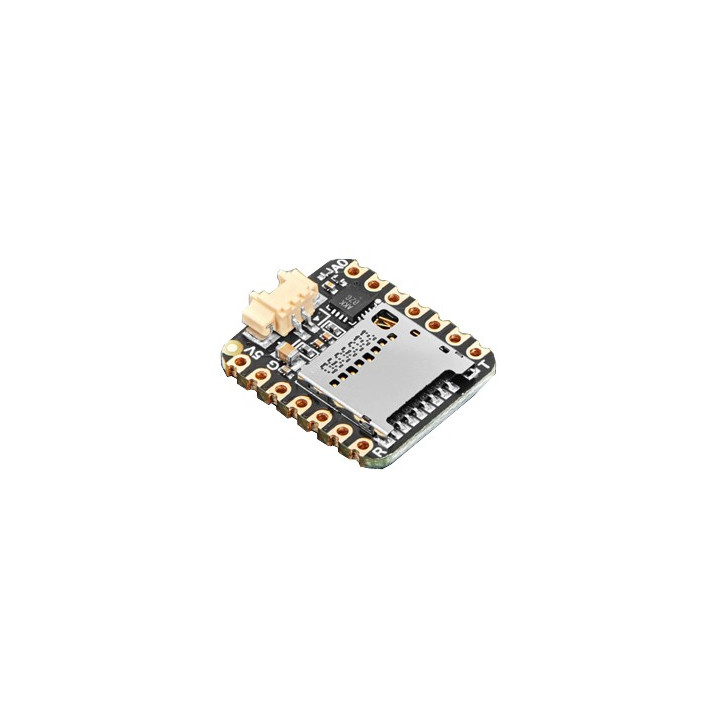

Conçu, pour venir s'enficher sur un module XIAO ou QT Py (non livrés), ce petit module est un amplificateur audio basé sur un MAX98357 et équipé d'un slot microSD pour la lecture de fichiers audio.
Prix :
9,60 €
TTC
Dont 0,04 € d'eco-participation
Spécialement conçu, pour venir s'enficher sur un module XIAO ou QT Py (non livrés), ce petit module est un amplificateur audio basé sur un MAX98357 et équipé d'un slot microSD (carte mémoire non livrée) tout indiqué pour la lecture de fichiers audio au format .WAV
Description du module Audio pour XIAO

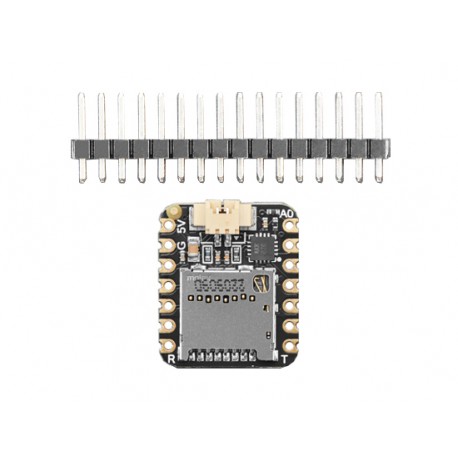

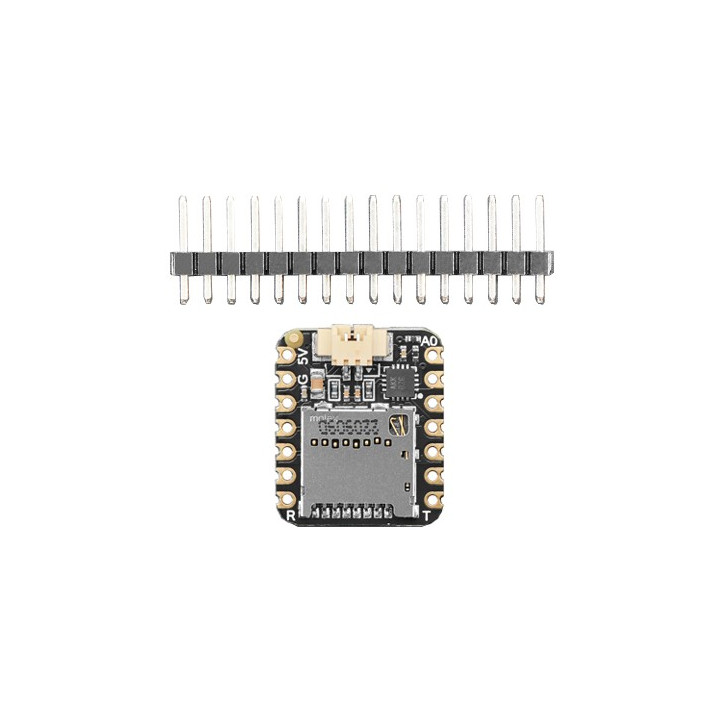

Livré avec un connecteur mâles sécable au pas de 2,54 mm (à souder par vos soins), le module 5769 de chez Adafruit intègre un amplificateur audio 3W basé sur un MAX98357 et équipé d'un slot microSD pour recevoir une carte mémoire jusqu'à 64 GB (non livrée). La sortie pour haut-parleur 4 ou 8 ohms (non livrés) est accessible sur un connecteur PicoBlade 2 broches (pas 1,27 mm).
Le module se pilote depuis une interface I2S (pour l'amplificateur) et SPI (pour le lecteur microSD).
Ce module prend en charge la bibliothèque Adafruit WavePlayer
Le module audio est compatible avec les cartes Seeed Studio XIAO et QT Py à base de RP2040, ESP32 et nRF52840 mais il n'est pas compatible avec les cartes à base de SAMD21 (qui ne dispose pas d'interface SPI)
Vous trouverez en téléchargement un guide de démarrage avec des exemples de codes sources et librairies pour CircuitPhyton et IDE Arduino.
Caractéristiques techniques du module Audio pour XIAO:
- Alimentation : 5Vcc via XIAO ou QT Py (non livrés)
- Amplificateur audio: MAX98357
- Puissance de sortie: 3W (sous 4 ou 8 ohms)
- Interfaces: I2S (amplificateur) + SPI (slot microSD)

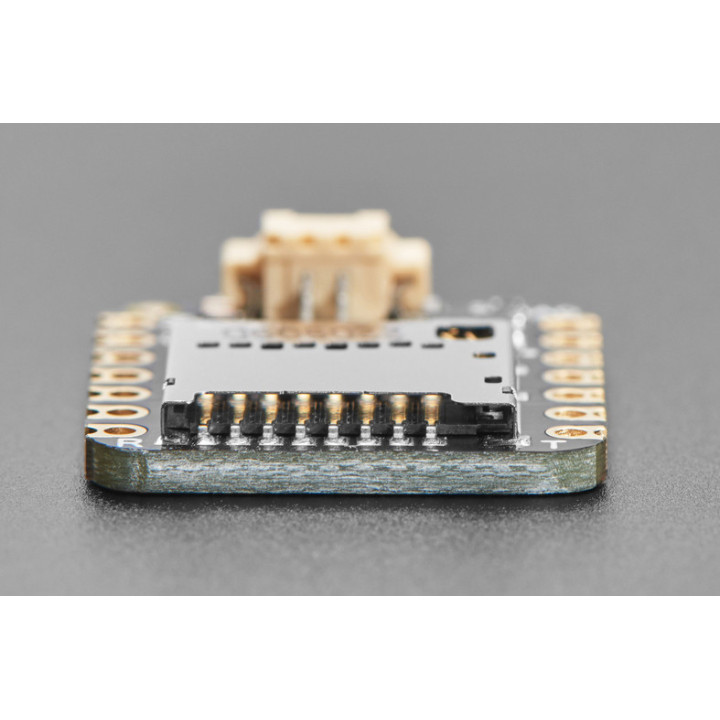

- Slot microSD: supporte jusqu'à 64 GB max . (non livrée)

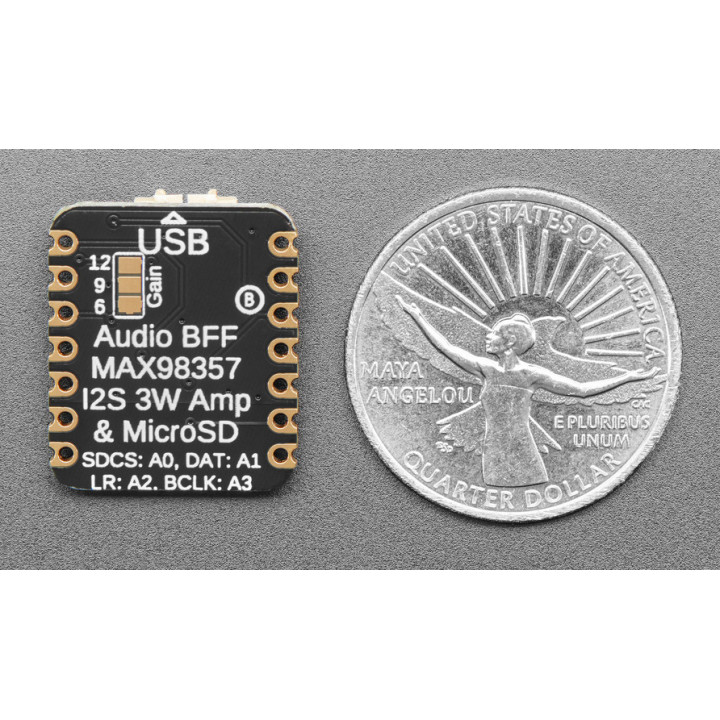

- Gain réglable par pont de soudure : 6, 9, 12 (9 par défaut)

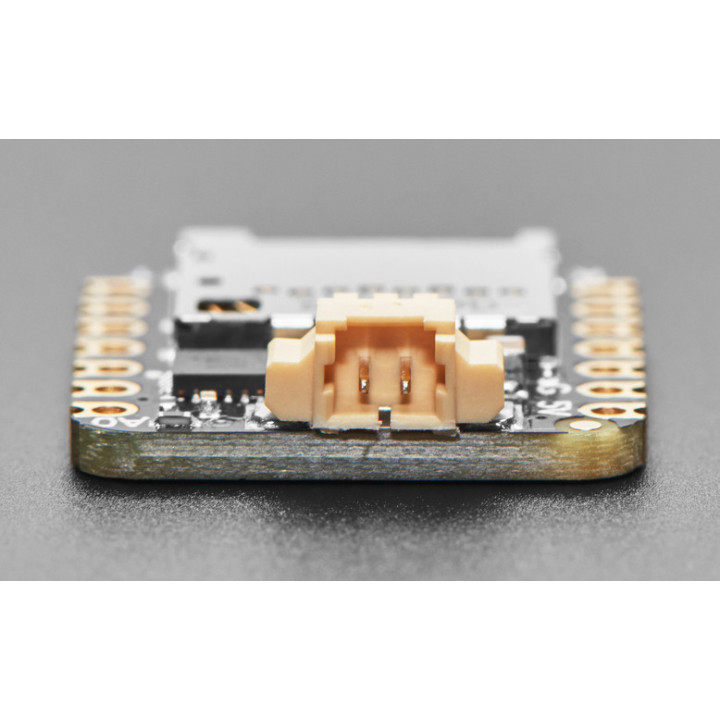

- Sortie pour haut-parleur (non livré) sur connecteur PicoBlade 2 broches (pas 1,27 mm)
- Connecteur mâle sécable livré (pas 2,54 mm)
- Dimensions: 21,0 x 17,7 x 5 mm
- Poids: 1,6 g
-
Guide de démarrageTélécharger
-
Librairie ArduinoTélécharger
