Module Driver NeoPixel pour XIAO ADA5645 Images
Module Driver NeoPixel pour XIAO ADA5645

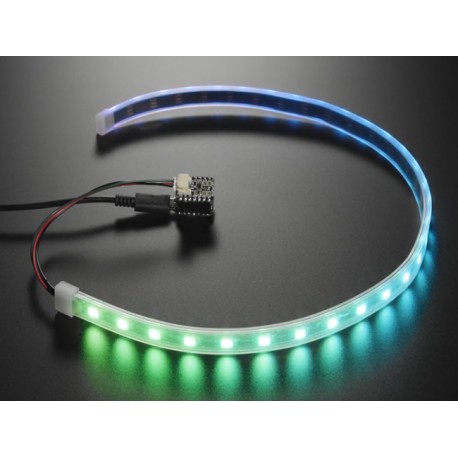

Spécialement conçu, pour venir s'enficher sur un module XIAO ou QT Py (non livrés), ce petit module Driver permet de piloter un ruban Leds RVB NeoPixel (non livré).
Prix :
7,20 €
TTC
Dont 0,04 € d'eco-participation
Spécialement conçu, pour venir s'enficher sur un module Seeed Studio XIAO ou QT Py (non livrés), ce petit module Driver permet de piloter un ruban Leds RVB NeoPixel (non livré).
Description du module Diver NeoPixel

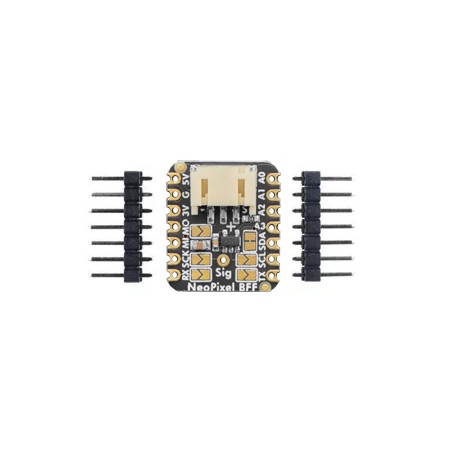

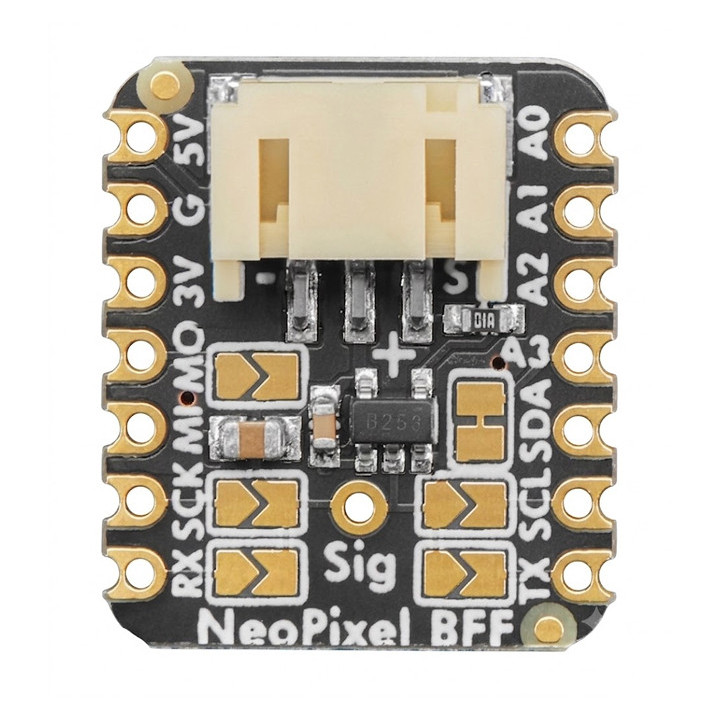

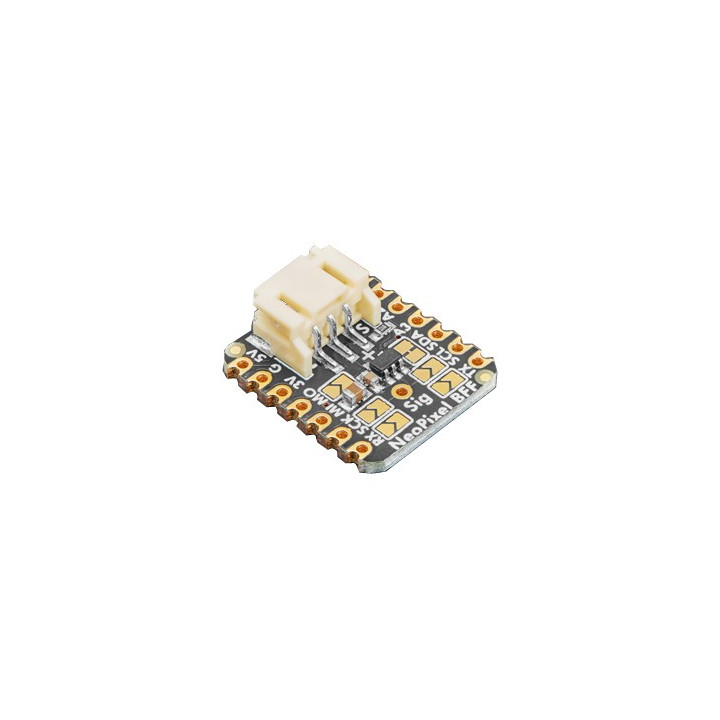

Livré avec deux connecteurs mâles 7 broches au pas de 2,54 mm (à souder par vos soins), le module Driver NeoPixel 5645 de chez Adafruit est basé sur un 74AHCT125 et est capable de piloter un ruban Leds RVB (non livré) à base de leds NeoPixel de type WS2811 ou WS2812.

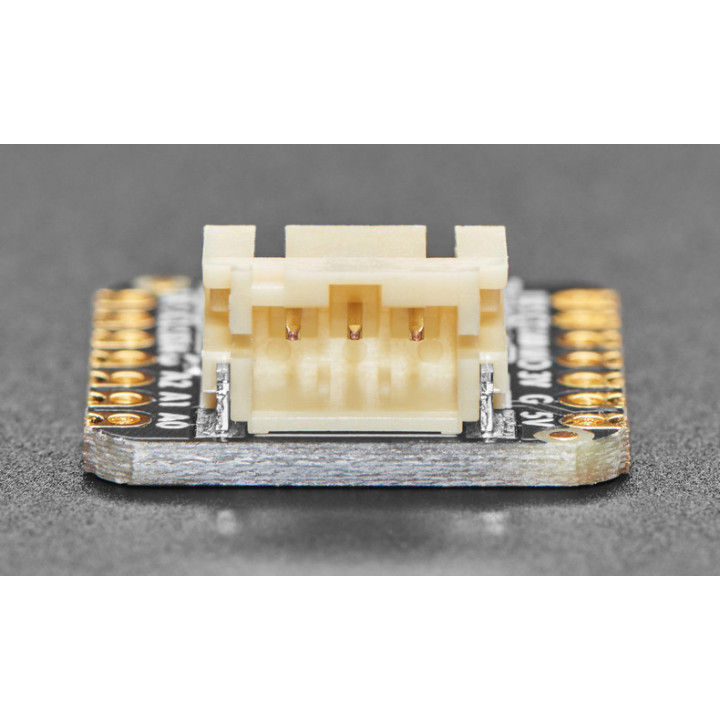

La sortie pour le ruban Led étant disponible sur un connecteur mâle JST PH 3 broches au pas de 2 mm, vous devrez donc prévoir de souder un connecteur femelle JST PH (non livré) sur votre ruban Led.
Ce module prend en charge la bibliothèque Adafruit NeoPixel
Vous trouverez également en téléchargement un guide de démarrage avec des exemples de raccordements, codes sources et librairies pour CircuitPhyton et IDE Arduino.

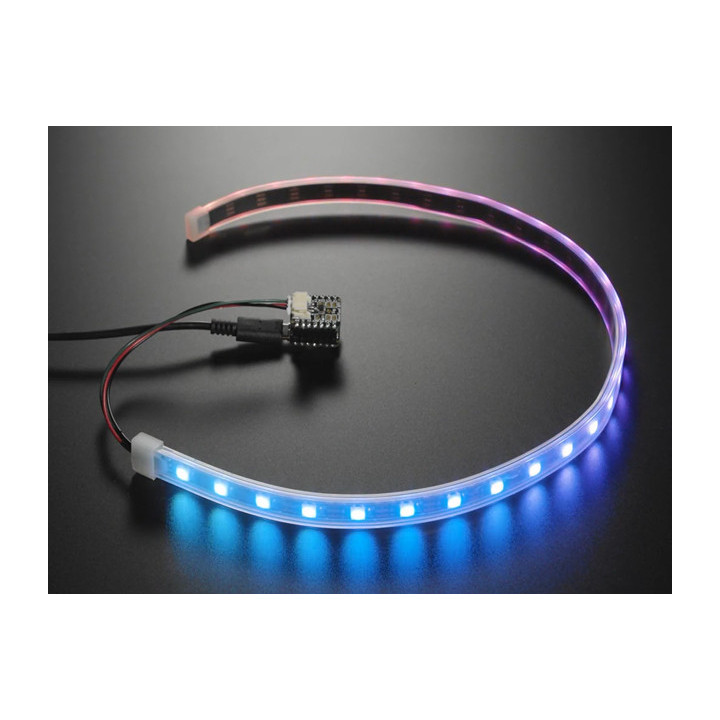

Attention: la consommation max. supporté par le module Driver NeoPixel pour XIAO étant de 2A, votre ruban Leds ne doit pas contenir plus de 30 Leds (au risque d'endommager le module) et votre alimentation doit être capable de délivrer au minimum 2A (3 à 5 ampères conseillé).
Caractéristiques techniques du Driver NeoPixel pour XIAO:
- Alimentation : 5Vcc via XIAO ou QT Py (non livrés)
- Driver Led: 74AHCT125
- Compatible ruban leds NeoPixel (non livré): WS2811 et WS2812
- Sortie ruban Led sur connecteur mâle JST PH 3 broches (au pas de 2 mm)
- Consommation supporté: 2A max.

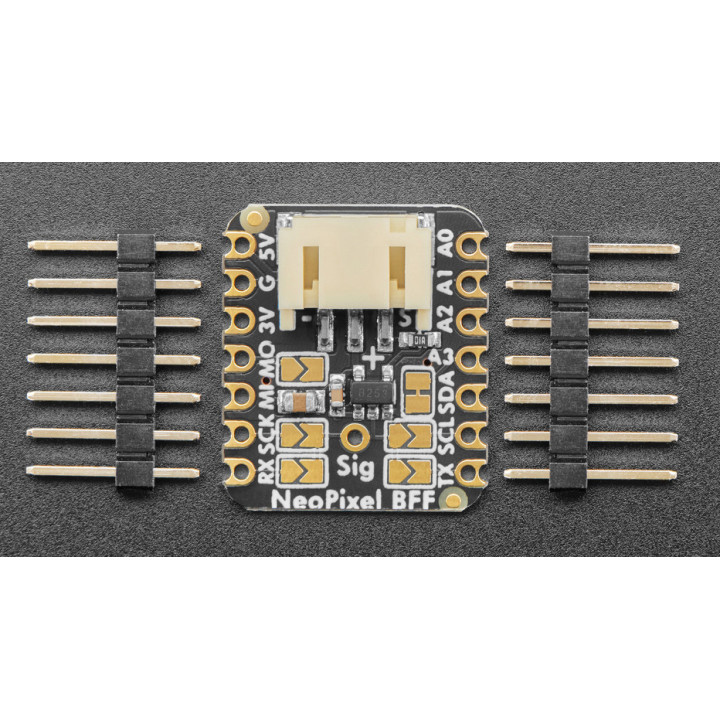

- Deux connecteurs mâles 7 broches livrés (pas 2,54 mm)

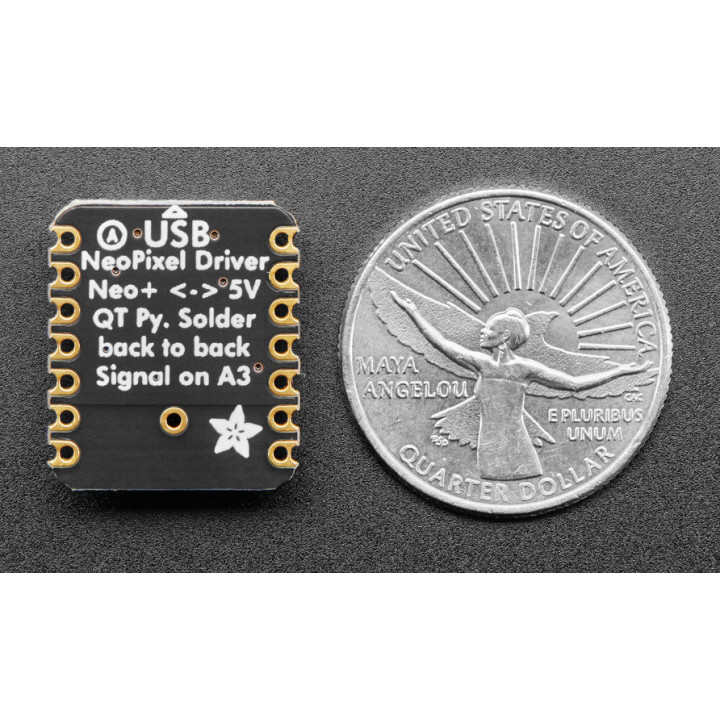

- Dimensions: 20,9 x 17,9 x 7,2 mm
- Poids: 1,6 g
-
Guide de démarrageTélécharger
-
Librairie ArduinoTélécharger
