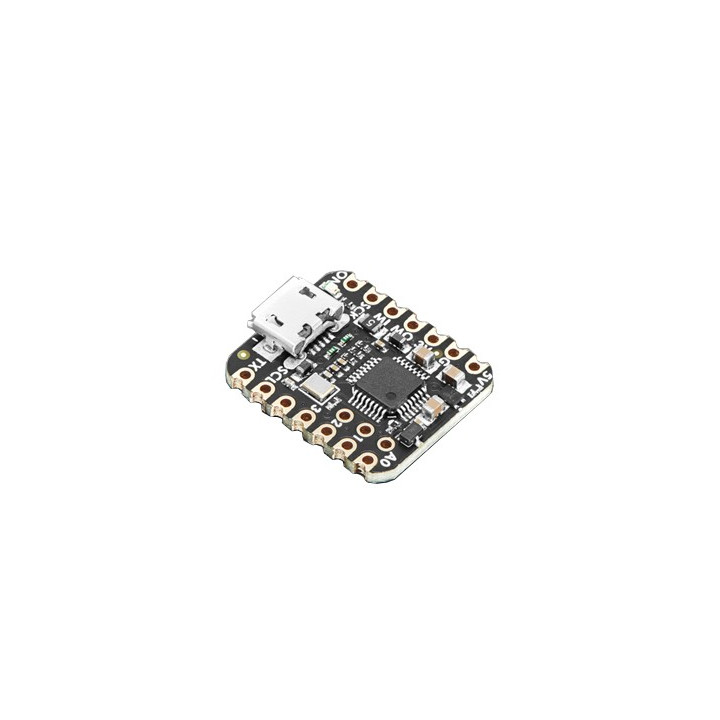

Module Hôte USB ( USB Host ) pour XIAO ADA5956
Spécialement conçu, pour venir s'enficher sur un module XIAO ou QT Py (non livrés), ce petit module permet d'ajouter un port micro-USB Hôte à vos applications.
Spécialement conçu, pour venir s'enficher sur un module XIAO ou QT Py (non livrés), ce petit module permet d'ajouter un port micro USB Hôte à vos applications pour utiliser un périphérique USB (clavier, souris, périphérique de stockage, etc...).
Description du module USB Host

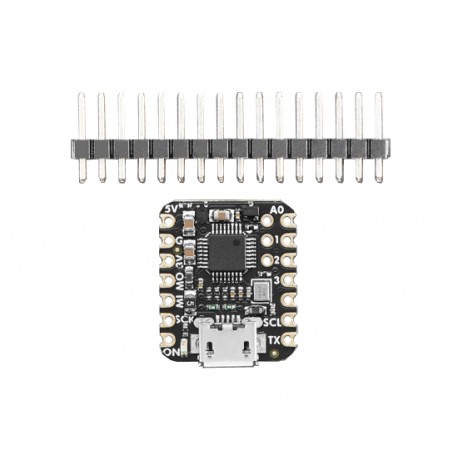

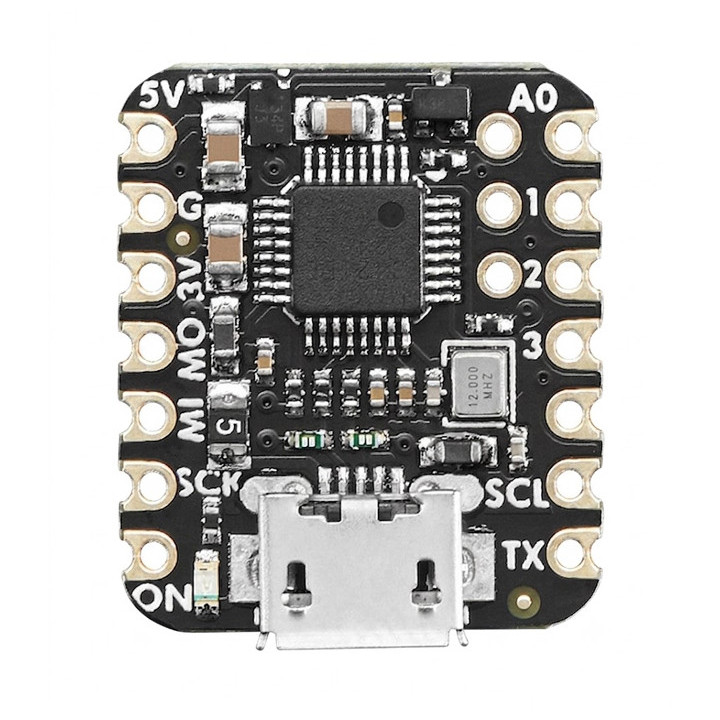

Livré avec un connecteur mâles sécable au pas de 2,54 mm (à souder par vos soins), ce module Hôte USB (USB Host) de chez Adafruit est basé sur un MAX3421E et est équipé d'un connecteur micro USB qui vous permettra d'ajouter facilement un clavier, une souris ou un disque dur USB, ouvrant ainsi l’accès à un large écosystème de périphériques USB les plus utilisés.
Ce module prend en charge la bibliothèque Arduino TinyUSB et fonctionne via une interface SPI et une broche IRQ pour envoyer des données à presque n'importe quel périphérique USB.
Il est compatible uniquement avec les cartes Seeed Studio XIAO et QT Py à base de RP2040, ESP32-S2, ESP32-S3, nRF52840 ou SAMD21/51 (non livrés) prenant en charge la librairie TinyUSB.
Vous trouverez en téléchargement un guide de démarrage avec des exemples de codes sources et librairies pour CircuitPhyton et IDE Arduino.
A noter que cette puce étant plus ancienne et limitée par la vitesse du port SPI, elle ne permet pas un transfert de données ultra-rapide à 480 Mbps. Cependant, pour l’interfaçage de périphériques HID basiques ou la lecture/écriture sur un périphérique de stockage de masse, elle parfaitement adaptée.
Caractéristiques techniques du module USB Hôte pour XIAO:
- Alimentation : 5Vcc via XIAO ou QT Py (non livrés)

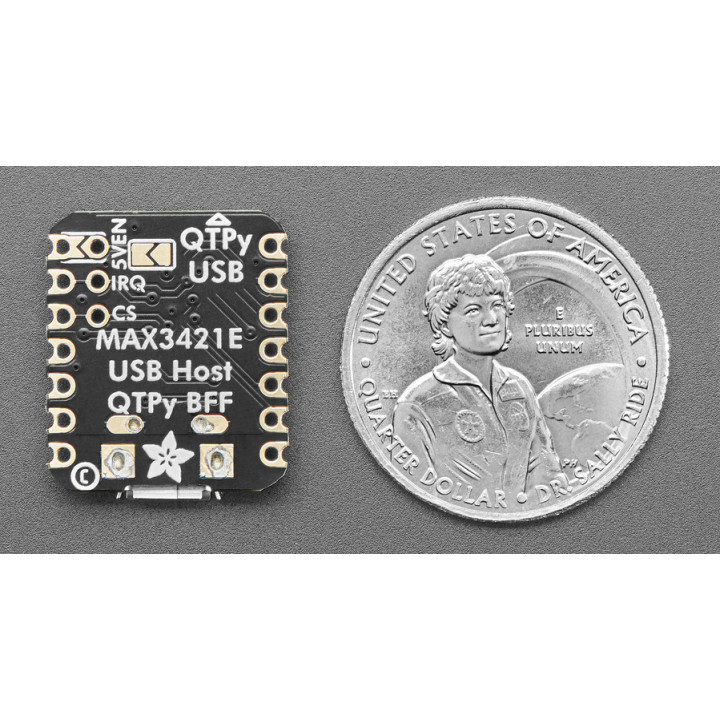

- Circuit USB Host: MAX3421E

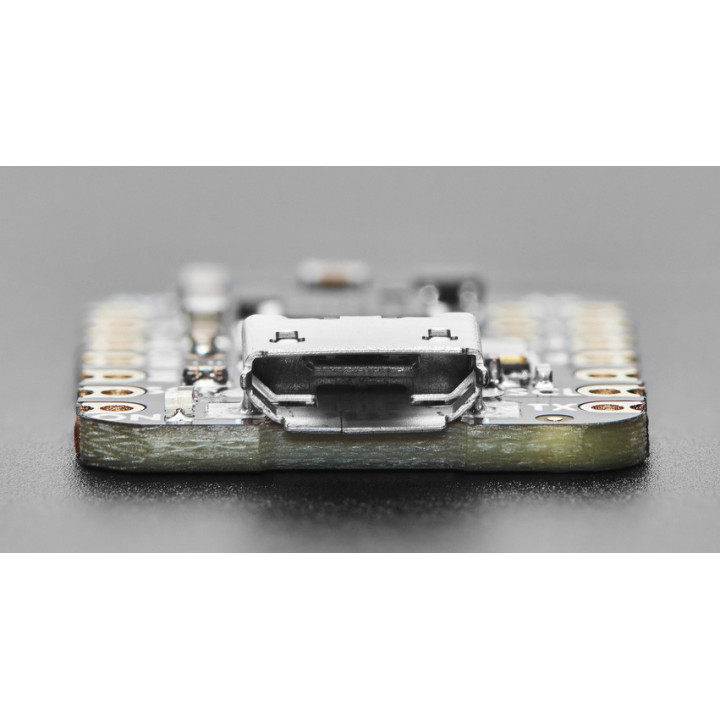

- Connecteur: micro USB
- Interface: SPI + IRQ
- Compatible librairie Arduino TinyUSB

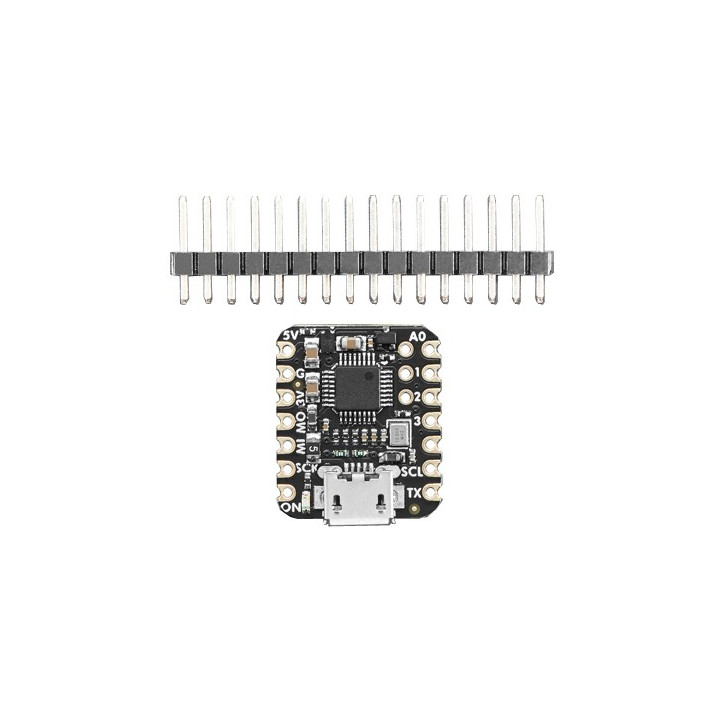

- Connecteur mâle sécable livré (pas 2,54 mm)
- Dimensions: 21,5 x 17,8 x 4 mm
- Guide de démarrage
- Librairie Arduino
