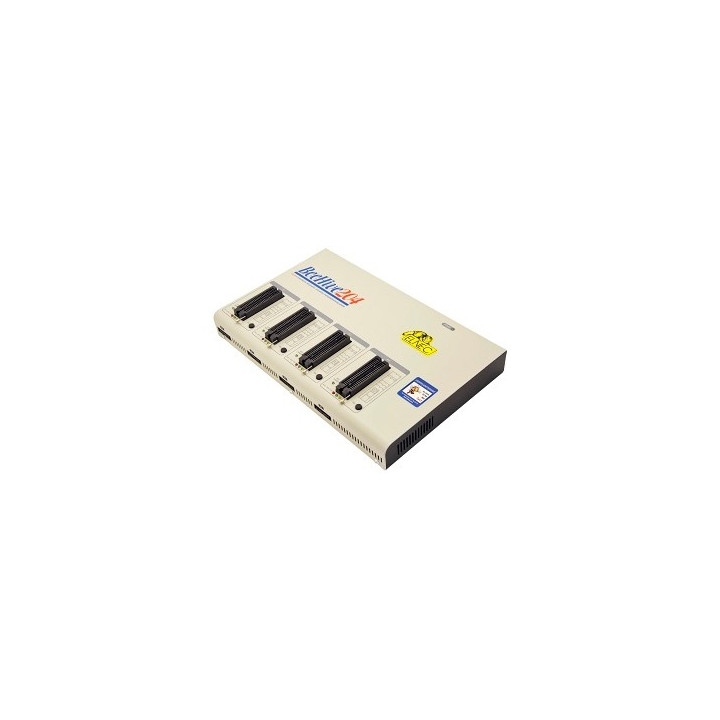

Programmateur de composants multisupports BeeHive204

    Programmateur multi-supports BeeHive204 - 1
    60-0053
    Produit approvisionnable sur commande - Délai 5 à 6 j env.
    3 540,00 € TTC
    2 950,00 € HT

    Dont 0,46 € d'eco-participation déjà incluse dans le prix

    Modèle 4 x 48 broches 103303 composants supportés High Speed

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Bénéficiant d'une garantie de 3 ans, le "BeeHive204" est un programmateur universel multi-supports. Très similaire au "BeeHive4+", ce modèle (conçu sur la base d'un puissant FPGA) se distingue par une rapidité de programmation accrue (de 20% à 70% selon les composants). Dôté de 4 supports ZIF 48 broches totalement indépendants, il est ultra rapide et sera capable de supporter près de  composants (EPROM, EEPROM, FLASH Eprom, PROM, microcontrôleurs divers, PLD...).


    La gestion de ses 4 supports est asynchrone de telle sorte que chaque support puisse débuter la programmation de son composant au moment où il aura détecté son insertion (et ce indépendamment de l'état des autres supports). Dès lors, 3 supports pourront être en phase de programmation alors que vous retirez le composant dont la programmation vien de s'achever sur le quatrième support ! Vous pourrez également programmer des composants de nature différentes sur chaque support (un microcontrôleur sur le premier support, une Eprom sur le second, etc...).





    Le programateur dispose également de sorties sur connecteur et câble plats permettant la programmation de certains composant en mode ISP. Le logiciel de commande en FRANCAIS très convivial dispose de menus déroulants associés à des touches de raccourci pour une utilisation ultra rapide. Il est ainsi possible de sélectionner les composants à programmer par catégories, Fabricants ou par leur références nominatives. Les fonctions standards (lecture, test de virginité, programmation, vérification) ont été complétées par certaines fonctions de test spécifiques. Pour finir, l'utilisation des buffers et des fichiers est des plus optimisée grâce entre autre à une détection automatique des formats lors des opérations de chargement de fichiers au cours desquelles intervient un processus de conversion instantané.





    Une fonction d'auto-incrémentation permet de définir et d'enregistrer automatiquement un numéro de série différent pour chaque composant programmé en incrémentant simplement la valeur d'un nombre dans le buffer à chaque insertion d'un nouveau composant. Ce procédé permet dans certains cas de pouvoir opérer des contrôles de versions sur certains composants déjà programmés.

    Une seconde fonction permet dans le cadre des phases de production, d'activer automatiquement la programmation du composant après son insertion dans le support. Les autres options logiciels (numéros de sérialisation, statistiques, test du sens d'insertion, du décalage de broche, test de la qualité des contacts, etc...) sont similaires à celles présentent sur les autres programmateurs Elnec. Le boîtier dispose également d'une fiche banane pour mise à la terre du boîtier si nécessaire.

    La mise à jour du logiciel de commande est "gratuite" et illimité dans le temps via le site du Fabricant (www.elnec.com) ou vous disposez également d'une ligne technique efficace.



    Caractéristiques techniques:

    Support et Drivers:


    - 4 Supports professionnels à force d'insertion nulle 48 broches pour composants à implantation
      300/600 mil jusqu'à 48 broches.
    - 3 convertisseurs numérique/analogique pour les tensions VCCP, VPP1 et VPP2 avec système
      de limitation de courant et contrôle des temps de montée et descente.
    - Drivers de commande TTL sur chacune des broches du support permettant de générer un
      niveau logique haut, bas, un tirage au niveaux haut ou bas, un état haute impédance ou
      une lecture d'état.
    - Compatibilité totale avec les composants "basse tension" (à partir de 1,8 V)
    - Protection ESD sur chacune des pins du support
    - Système d'autocalibration intégré.
    - Connecteurs pour programation en mode ISP avec génération de niveau haut, de niveau
      bas, de résistance pull-up, de résistance de pull-down, de génération de tension VCCP et
      VPP, de protection ESD, etc...


    Composants supportés:


    - EPROM: NMOS/CMOS, 27xxx and 27Cxxx au format 8/16 bits ainsi que les séries
      "basse tension" (LV)
    - EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx au format 8/16 bits
    - Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx
      de 256 Kbit à 1 Gbit au format 8/16 bits ainsi que les séries "basse tension" (LV)
    - E(E)PROM série: 24Cxxx, 24Fxxx, 25Cxxx, 45Dxxx, 59Cxxx, 25Fxxx, 25Pxxx, 85xxx,
      93Cxxx, NVM3060, MDAxxx ainsi que les séries "basse tension" (LV)
    - (EE)PROM de configuration  XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, AT17xxx, 37LVxx
    - 1-Wire E(E)PROM: DS1xxx, DS2xxx
    - PROM: AMD, Harris, National, Philips/Signetics, Tesla, TI
    - NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x
    - PLD: Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II
    - PLD: Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE,
      ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx,
      M4LV-xx/xx
    - PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
    - Autres PLD: SPLD/CPLD series: AMI, Atmel, AMD-Vantis, Gould, Cypress, ICT, Lattice, NS,
      Philips, STM, VLSI, TI
    - Microcontrôleurs gamme 48 : 87x41, 87x42, 87x48, 87x49, 87x50
    - Microcontrôleurs gamme 51 : 87xx, 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89LVxxx,
      Philips LPC
    - Microcontrôleurs Intel 196: 87C196 KB/KC/KD/KT/KR/...
    - Microcontrôleurs Atmel AVR: AT90Sxxxx, ATtiny, ATmega
    - Microcontrôleurs Cypress: CY7Cxxxxx, CY8Cxxxxx
    - Microcontrôleurs ELAN: EM78Pxxx
    - Microcontrôleurs MDT 1xxx et 2xxx
    - Microcontrôleurs Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx,
      PIC24xxx, dsPIC™
    - Microcontrôleurs Motorola (Freescale): 68HC05, 68HC08, 68HC11, HCS08, HCS12
    - Microcontrôleurs Myson MTV2xx, 3xx, 4xx et 5xx
    - Microcontrôleurs National: COP8xxx
    - Microcontrôleurs NEC: uPD78Fxxx
    - Microcontrôleurs Novatek: NT68xxx
    - Microcontrôleurs Scenix (Ubicom): SXxxx
    - Microcontrôleurs SGS-Thomson: ST6xx, ST7xx, ST10xx, STR7xx
    - Microcontrôleurs TI: MSP430 and MSC121x
    - Microcontrôleurs ZILOG: Z86/Z89xxx and Z8xxx
    - Autres microcontrôleurs : EM Microelectronic, Fujitsu, Goal Semiconductor, Hitachi, Holtek,
      Princeton, Macronix, Winbond, Infineon(Siemens), Samsung, Toshiba, ...

    Programmation en mode ISP:
    - E(E)PROM séries: IIC, MW, SPI, KEELOQ, serial data Flash, PLD
    - Microcontrôleurs Atmel: AT89Sxxx, AT90Sxxxx, ATtiny, ATmega
    - Microcontrôleurs Cypress: CY8C2xxxx
    - Microcontrôleurs ELAN: EM78Pxxx, EM6xxx
    - Microcontrollers EM Microelectronic: 4 and 8 bit series
    - Microcontrôleurs série Microchip PIC: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx,
      PIC24xxx, DsPIC™
    - Microcontrollers Motorola/Freescale: HC11 series, HC908 series (both 5-wire, All-wire),
      HCS08, HCS12
    - Microcontrôleurs série NEC: uPD7xxx
    - Microcontrôleurs série Philips: LPC2xxx, LPC, 89xxx
    - Microcontrôleurs série SCENIX (Ubicom): SXxxx
    - Microcontrôleurs série TI: MSP430 (JTAG et BSL), MSC12xxx
    - PLD: Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE,
      ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC
    - Various PLD (also by JAM player/JTAG support):
      Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II
      Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II


    Cliquez ici pour visualiser la liste complète




    Nouveau : Testez immédiatement si ce programmateur supporte votre composant en cliquant sur l'icone ci-contre.





    Nous proposons si nécessaire une multitude d'adaptateurs optionnel universels ou spécialisés
    permettant de programmer des composants de surface (CMS) en boîtiers (T)SSOP, PLCC, PSOP, QFN, QFP, SDIP, SOIC, TSOP sur le "BeeHive204". A ce titre le logiciel du "BeeHive204" dispose d'une aide qui vous permettra de déterminer la référence de l'adaptateur nécessaire suivant le type du boîtier de votre composant (vous pouvez également nous contacter pour obtenir cette information).



    Exemple de vitesse de programmation du "BeeHive204" sur support ZIF:


    Composant Opération Durée
    Am29DL640G - Flash parallèle (400080hx16 - 64 Méga) Programmation et vérification 24 sec.
    K8P6415UQB - Flash parallèle (400100Hx16 - 64 Méga) Programmation et vérification 13 sec.
    K9F1G08UOM - Flash parallèle (8400000Hx8 - 1 Giga) Programmation et vérification 122,7 sec.
    QB25F640S33 - Flash série (800200hx8 - 64 Méga) Programmation et vérification 30,7 sec.
    AT89C51RD2 (microcontrôleur - 10000Hx8) Programmation et vérification 14,4 sec.
    PIC32MX360F512L (microcontrôleur - 80000hx8) Programmation et vérification 16,2 sec.

    Conditions: P4, 2.4 GHz, USB 2.0, Windows XP.



    Fonctions du logiciel liées au composant
    :


    Standard
    - Test de virginité
    - Lecture
    - Programmation
    - Vérification
    - Effacement
    - Configuration et bit de sécurité



    Spécial
    - Auto incrémentation d'un numéro de série d'identification
    - Compteur à rebours sur nombre de composants programmé
    - Statistiques


    Fonctions liées au buffer


    - Visualisation / édition / trouver / remplacer
    - Remplissage / copie, déplacement, permutation d'octets
    - Coupure, chechsum / Impression


    Formats de fichiers supportés:


    - unformatted (raw) binary
    - HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX,
       ASCII HEX
    - Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD,
      PLD Designer ISDATA, etc.
    - JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File)
      JEDEC standard JESD-71
    - VME (ispVME file VME2.0/VME3.0)


    Configuration recommandée:


    - Windows™ 2000/XP/2003/XPx64/Vista/7
    - Processeur: Pentium 4 à 1,3 GHz (2 GHz ou sup. recommandé)
    - Mémoire: 256 MB (512 MB ou sup. recommandé)
    - Disque dur avec 50 Mo de libre.
    - Port USB (2.0 / 1.1)


    Caractéristiques générales:


    - Tension d'alimentation: 100 à 240 VAC / 1,2 A
    - Consommation: 60 W
    - Dimensions: 361 x 234 x 56 mm
    - Poids: 3,5 Kg
    - Température de fonctionnement: 5 à 40°C
    - Humidité: 20% à 80 % sans condensation


    Contenu du package:


    - Boîtier programmateur "BeeHive204"
    - Câble de racordement USB
    - Câble de raccordement secteur
    - 4 x câbles ISP
    - CD contenant le programme
    - Manuel d'utilisation
    - Caches anti-pousière pour les support ZIF
    - Support "Pod" pour auto-test
    - Support "Pod" de diagnostique pour ISP
    - Carte d'enregistrement
