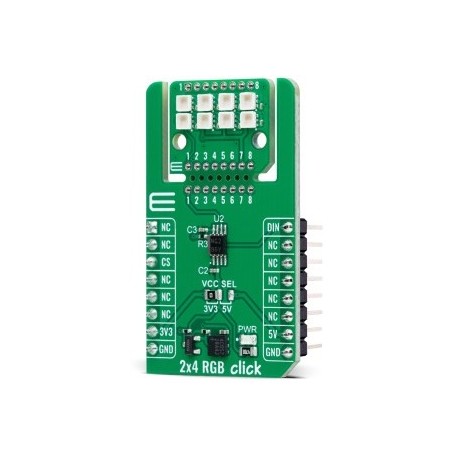

Module 2X4 RGB Click
Vue de côté du Module 2X4 RGB Click

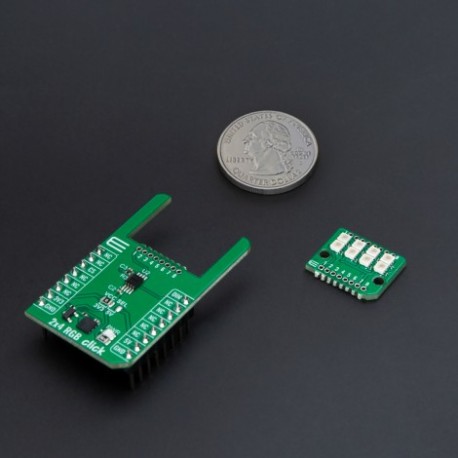

Fonction Click Snap du Module 2X4 RGB Click

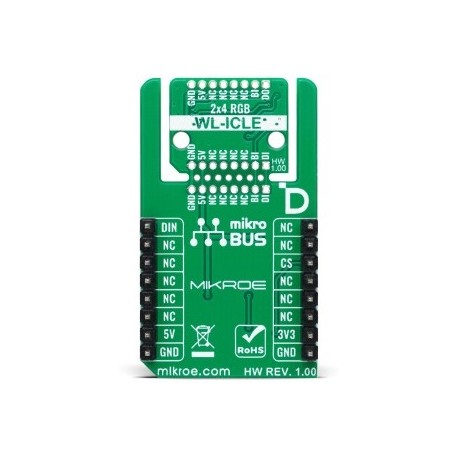

Vue arrière du Module 2X4 RGB Click
  • Nouveau
Module 2X4 RGB Click
Vue de côté du Module 2X4 RGB Click
Fonction Click Snap du Module 2X4 RGB Click
Vue arrière du Module 2X4 RGB Click
MIKROE-6378
Disponible
30,00 € TTC
25,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Le module 2X4 RGB Click vous permettra de piloter très précisément l'éclairage indépendant de 8 leds RGB.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Découvrez le module Click RGB 2x4, une solution innovante pour des applications d'éclairage dynamiques et colorées.


Caractéristiques du 2x4 RGB Click

Le module Click RGB 2x4 est basé sur un ensemble de LED RGB 2x4 (WL-ICLED 1312121320437) de Würth Elektronik, spécialement conçues pour les applications d'éclairage dynamiques et colorées. Ces LED intègrent un circuit intégré (CI), souvent appelé LED adressables ou intelligentes, permettant le contrôle individuel des composants rouge, vert et bleu de chaque diode via la modulation de largeur d'impulsion (PWM). Cela permet un contrôle précis du mélange des couleurs, créant un large spectre de sorties de couleurs. Pour assurer la compatibilité avec les systèmes logiques 3,3 V et 5 V, la carte Click™ est dotée du convertisseur de tension LSF0102, qui permet un contrôle transparent des LED quel que soit le niveau logique du MCU, garantissant des performances fiables dans diverses configurations système.



Détail du RGB 2x4 Click

Fonctionnalités avancées

Le module 2x4 RGB Click est conçu dans un format unique prenant en charge la nouvelle fonctionnalité MIKROE appelée « Click Snap ». Contrairement à la version standardisée des cartes Click, cette fonctionnalité permet à la zone principale du circuit intégré de devenir mobile en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités de mise en œuvre. Grâce à la fonction Snap, le 1312121320437 peut fonctionner de manière autonome en accédant directement à ses signaux sur les broches marquées de 1 à 8. De plus, la partie Snap comprend une position de trou de vis spécifiée et fixe, permettant aux utilisateurs de fixer la carte Snap à l'emplacement souhaité, et un en-tête vide étiqueté J1 en haut, permettant le chaînage en guirlande et le contrôle de plusieurs unités Snap en série.

Cette carte Click™ peut fonctionner avec des niveaux de tension logique de 3,3 V ou 5 V sélectionnés via le cavalier VCC SEL. De cette façon, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication. De plus, cette carte Click™ est équipée d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé comme référence pour un développement ultérieur.

La carte Click 2x4 RGB est entièrement compatible avec le socket mikroBUS™ et peut être utilisée sur n'importe quel système hôte prenant en charge la norme mikroBUS™. Elle est livrée avec les bibliothèques open source mikroSDK, offrant une flexibilité inégalée pour l'évaluation et la personnalisation. Ce qui distingue cette carte Click™ est la fonction révolutionnaire ClickID, qui permet à votre système hôte de détecter et d'identifier de manière transparente et automatique cette carte complémentaire.
