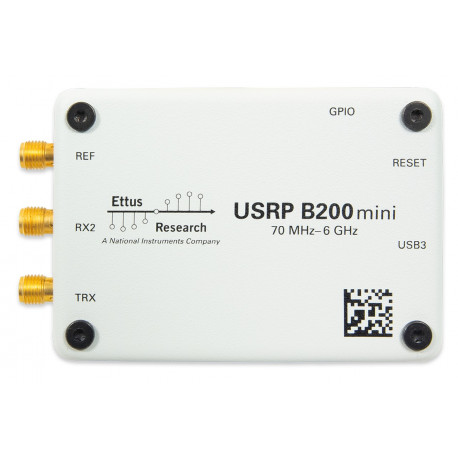

Vue de dessus de la platine Ettus USRP B200mini dans son boitier optionnel

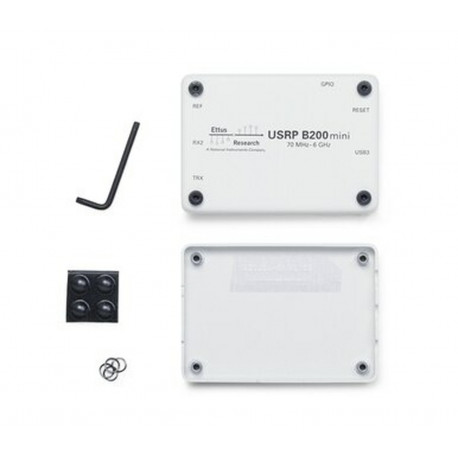

Boitier optionnel seul de la platine Ettus USRP B200mini

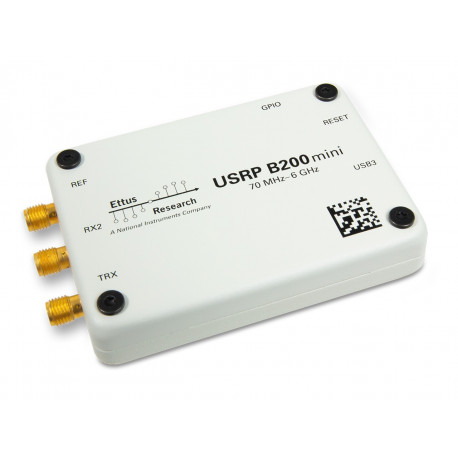

Vue de côté de la platine Ettus USRP B200mini dans son boitier optionnel

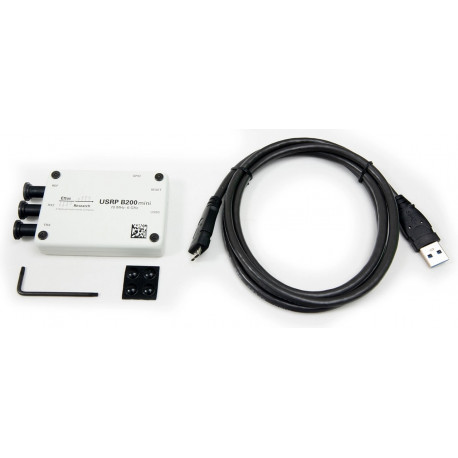

Ensemble complet platine Ettus USRP B200mini + boitier optionnel
Platine Ettus USRP B200mini : 1x1, 70MHz-6GHz SDR/Radio Cognitive
Vue de dessus de la platine Ettus USRP B200mini dans son boitier optionnel
Boitier optionnel seul de la platine Ettus USRP B200mini
Vue de côté de la platine Ettus USRP B200mini dans son boitier optionnel
Ensemble complet platine Ettus USRP B200mini + boitier optionnel

Plate-forme radio logiciel Ettus USRP B200mini

6002-410-022
En cours d'approvisionnement
1 674,00 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


1 395,00 € HT

L'USRP B200mini s'apparente à une radio SDR/cognitive 1×1 de la taille d'une carte de visite. Avec une large gamme de fréquences de 70 MHz à 6 GHz et un FPGA Xilinx Spartan-6 XC6SLX75 programmable par l'utilisateur, cette plate-forme flexible et compacte est idéale pour les applications amateurs et OEM.

Version

A noter qu'il existe une version similaire de cette carte appelée Ettus USRP B205mini-i qui est une version avec gamme de température industrielle associée à un FPGA plus grand pour des applications plus avancées.

L'étage RF utilise l'émetteur-récepteur RFIC AD9364 d'Analog Devices avec 56 MHz de bande passante instantanée. La carte est alimentée par une connexion USB 3.0 haut débit pour diffuser les données vers l'ordinateur hôte. L'USRP B200mini comprend également des connecteurs pour GPIO, JTAG et la synchronisation avec une référence d'horloge de 10 MHz ou un signal d'entrée de référence de temps PPS.



Expérimentation SDR à faible coût
Expérimentez une large gamme d'applications avec l'USRP B200mini telle que: la diffusion FM, TV, cellulaire, GPS, WiFi, ISM, etc... Les utilisateurs peuvent immédiatement commencer le prototypage de radio GNU et participer à la communauté SDR open source. La prise en charge complète par le logiciel USRP Hardware Driver ™ (UHD) permet une réutilisation transparente du code à partir de conceptions existantes, la compatibilité avec des applications open source telles que HDSDR et OpenBTS, et une voie de mise à niveau vers des systèmes USRP prêts à l'emploi pour répondre aux exigences des applications.



Caractéristiques:

Spécifications RF
- Transceiver Analog Devices AD9364 RFIC
- Xilinx Spartan-6 XC6SLX75 FPGA
- Canaux: 1 TX, 1 RX
- Gamme de fréquence : 70 MHz à 6 GHz
- Bande passante instantanée: jusqu'à 56 MHz
- IIP3 (type à NF): -20 dBm
- Puissance de sortie: >10 dBm
- Receive Noise Figure: <8 dB

Performances de conversion et horloges
-
 DC Sample Rate (Max.): 61.44 MS/s
- Résolution ADC: 12 bits
- DAC Sample Rate (Max.): 61.44 MS/s
- Résolution DAC: 12 bits
- Host Sample Rate (16b): 61.44 MS/s
- Précision fréquence: ±2.0 ppm

Alimentation
- 5 V via USB

Autres caractéristiques
- Périphériques: GPIO, JTAG
- Dimensions: 83.3 x 50.8 x 8.4 mm
- Poids: 24.0 g
- Ce produit module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Environnement
Température de fonctionnement: 0 - 40 °C (gamme étendue de -20 à 60 °C avec kit boitier optionnel)
Driver hardware USRP (ou ultérieur)
GNU Radio, C/C++, Python

Synchronisation
10 MHz horloge de référence
PPS time référence



Matériel livré:
L'USRP B200mini est disponible selon 2 options (à choisir dans la boite de dialogue prévue à cet effet au dessus du bouton ajouter au panier)

- Sous la forme d'une platine seule avec son cordon USB 3.0
   ou
- Sous la forme d'une platine associée à un un kit de boîtier (assemblage requis) et à un cordon USB 3.0



Support Logiciel:
Le matériel est facilement accessible via le pilote matériel USRP (UHD). l'UHD est à la fois disponible pour une API C/C++ et Python qui prend en charge tous les produits USRP et permet aux utilisateurs de développer efficacement des applications, puis de faire passer en toute transparence les conceptions entre les plates-formes à mesure que les exigences augmentent.

L'UHD offre également une prise en charge multiplateforme pour plusieurs environnements et cadres de développement standard de l'industrie, notamment RFNoC, LabVIEW et MATLAB/Simulink. Pour vous assurer que vous n'avez aucune restriction sur la façon dont vous utilisez l'UHD, il est disponible sur Linux, Windows et Mac OS. Vous préférez la programmation graphique ? Essayez GNU Radio, un framework de développement logiciel gratuit et open-source offrant une approche de conception graphique.



Documentations:
- Base de connaissance Ettus
- Datasheet
- Guides de démarrage
- Manuel USRP Ettus
- Support Ettus
