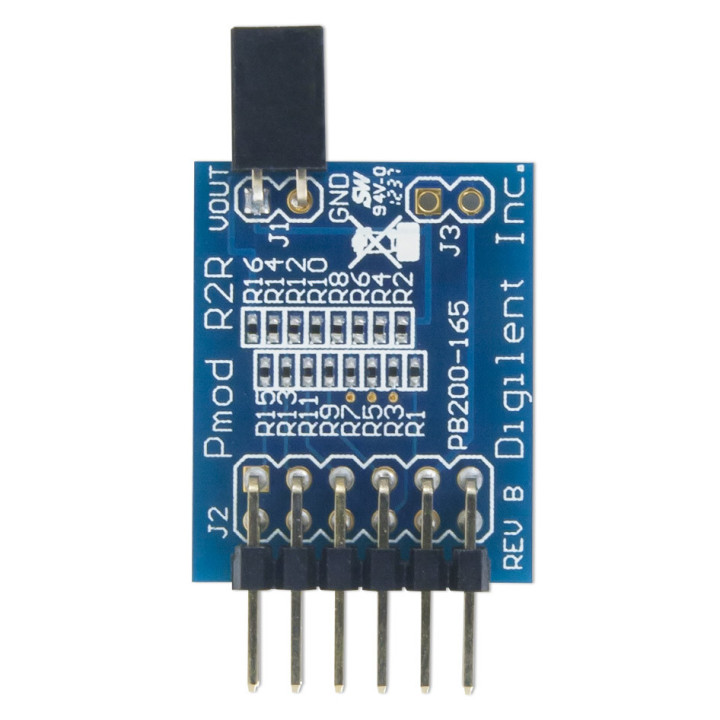

Vue de face du module PmodR2R convertisseur R2R

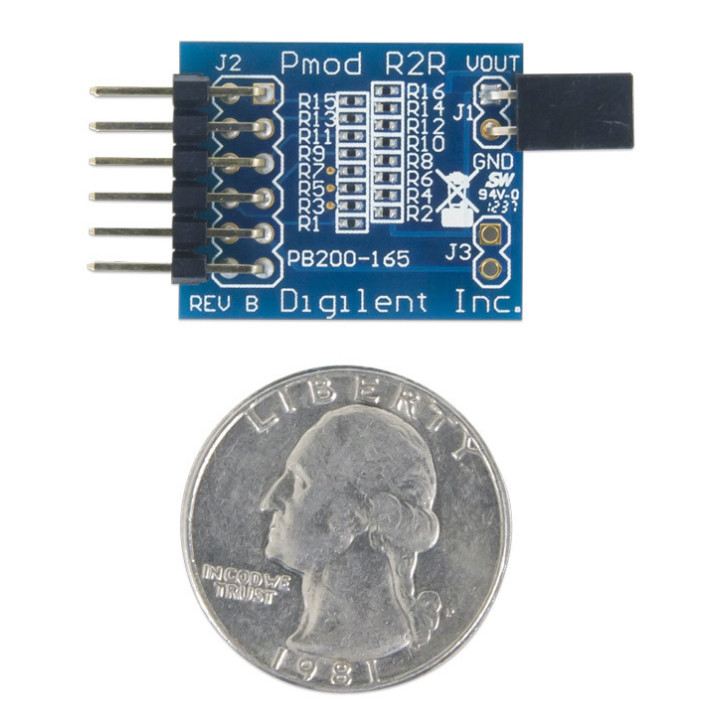

Dimensions du module PmodR2R convertisseur R2R

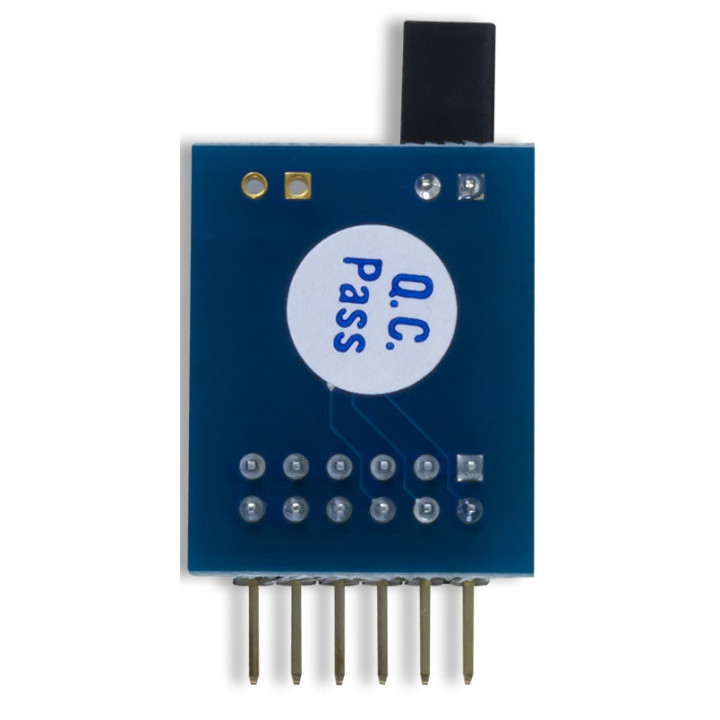

Face arrière du module PmodR2R convertisseur R2R

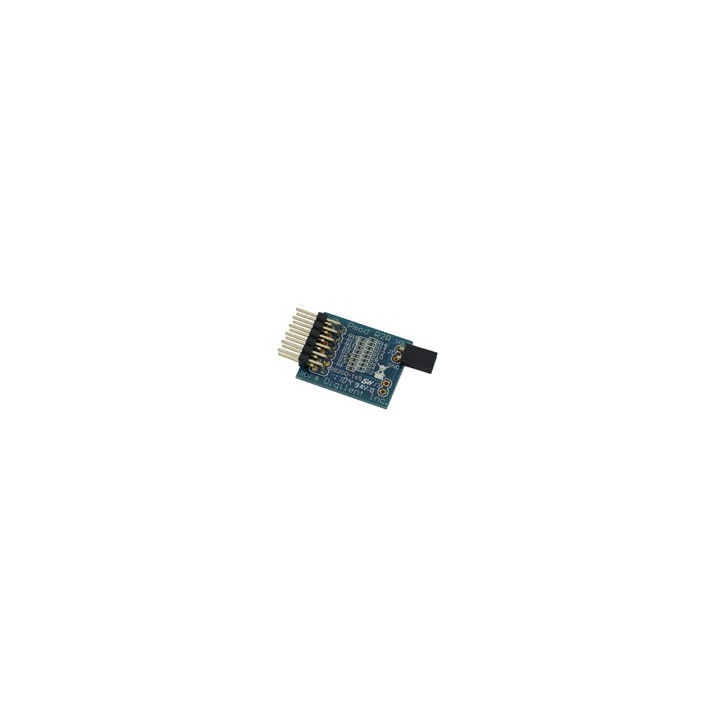

Module PmodR2R convertisseur R2R - 1

Module PmodR2R convertisseur R2R

Conçu pour être piloté par un arduino, ce module Pmod intègre un convertisseur "numérique/analogique" de type "R2R" doté d'une résolution sur 8 bits.

7,20 €
TTC
6,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODR2R

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Module PmodR2R

/************************************************************************
*
* Test du module Pmod convertisseur N/A R/2R
*
*************************************************************************
* Description: Pmod_R2R
* La tension de sortie est paramétrable en fonction des niveaux logiques
* appliqués sur les broches 2 à 9 de l'Arduino.
* La tension de sortie est la somme de toutes les composantes.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod R2R
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
void setup()
{
for (int i=2; i<=9; i++) // configuration des broches 2 à 9 en sortie
{
pinMode(i,OUTPUT);
}
}
void loop()
{
// L'entrée D7 du module à l'état haut impose une composante de VCC/2
digitalWrite(9,HIGH);
// L'entrée D6 du module à l'état haut impose une composante de VCC/4
digitalWrite(8,LOW);
// L'entrée D5 du module à l'état haut impose une composante de VCC/8
digitalWrite(7,LOW);
// L'entrée D4 du module à l'état haut impose une composante de VCC/16
digitalWrite(6,LOW);
// L'entrée D3 du module à l'état haut impose une composante de VCC/32
digitalWrite(5,HIGH);
// L'entrée D2 du module à l'état haut impose une composante de VCC/64
digitalWrite(4,HIGH);
// L'entrée D1 du module à l'état haut impose une composante de VCC/128
digitalWrite(3,HIGH);
// L'entrée D0 du module à l'état haut impose une composante de VCC/256
digitalWrite(2,HIGH);
}
