Mini actionneur linéaire avec servomoteur

Mini actionneur linéaire avec servo

LEX-ACT-LIN3
Disponible
7,32 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


6,10 € HT

Livré en kit cet ensemble mécanique vous permettra de réaliser un mini actionneur linéaire à partir d'un mini servomoteur (livré). Ce dernier est idéalement conçu pour pousser ou tirer une charge dans le cadre de projets pédagogiques pour les écoles, les lycées, les collèges, STEM... (par exemple une maquette de portail coulissant).

Composé de 3 pièces en acrylique transparent découpées au laser (1 support, 1 engrenage et une mini crémaillère), ce mécanisme livré avec un mini servomoteur FITEC FS90 à pignons plastiques permet de réaliser un mini actionneur linéaire bénéficiant d'une course d'environ 20 mm.




Il pourra être très facilement piloté par l'intermédiaire d'un microcontrôleur (non livré) type Arduino, micro:bit, Raspberry Pi, PIC, CUBLOC, etc...


Détail du mécanisme du mini actionneur linéaire


A noter que la crémaillère dispose de 4 trous de fixation pour y fixer une charge.

Détail du mécanisme du mini actionneur linéaire

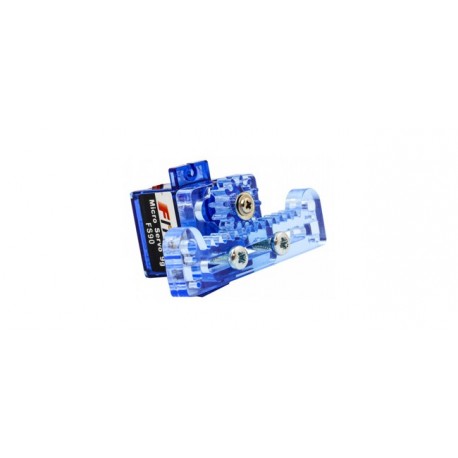

L'actionneur une fois assemblé



Caractéristiques:
- Nombre de pièces: 3
- Matériaux: acrylique bleu transparent
- Alimentation servo: 4,8 à 6 V
- Mini servomoteur 180° FITEC FS90 (pignons plastiques) inclus
- Couple max. 1,3 Kg.cm @ 4,8V et 1,5 Kg.cm @ 6V
- Dimensions (avec crémaillère): 60 x 32 x 37 mm
- Largeur max. (avec crémaillère): 174 mm
- Dimensions crémaillère: 6 cm
- Vis cruciformes et écrous inclus
- Course: 2 cm env.
