Kit d'évaluation boussole miniature "OS5000-S"

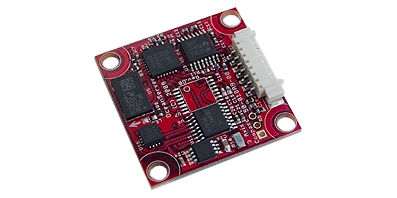

Conçu et fabriqué par OceanServer Technology, le module "OS5000-S" est une boussole électronique OEM subminiature 3 axes compensée en inclinaison dotée d'un pré-traitement interne facilitant son exploitation.
Doté d'une liaison série RS232, ce module est destiné à être facilement interfacé au sein d'applications embarquées diverses afin de pouvoir vous délivrer les informations de directions, de roulis et de tangage par le biais de trames ASCII très simples à traiter.
Dans un encombrement de 25 x 25 mm, le module intègre:
- Un processeur 50 Mips (avec gestion de calculs mathématiques en virgule flotante IEEE).
- Un capteur magnétique 3 axes (Honeywell™)
- Un accéléromètre 3 axes (ST Microelectronics™)
- Un convertisseur "Analogique / Numérique" différentiel d'une résolution de 24 bits (Analog Devices™)
- Un étage de mise en forme permettant de disposer d'une liaison RS232
L'OS5000-S dispose d'un connecteur de raccordement destiné à recevoir un câble de liaison (livré).
Une fois le module raccordé sur un PC, il vous sera très facilement possible de récupérer les trames ASCII générées par la boussole à l'aide d'un simple terminal de saisie.
Il est également possible d'envoyer des commandes au module afin de modifier la vitesse de communication série de son interface, le format de sortie de ses données ainsi que divers autres paramètres (dont une procédure de calibration).
Un logiciel de démo vous permettra une fois le module relié sur port série d'un PC de visualiser l'ensemble des paramètres afin d'effectuer rapidement et simplement vos premiers tests avec ce dernier.
Caractéristiques techniques:
- Module subminiature: 25 x 25 mm
- Poids: < 2 g
- Précision: 0,5 °RMS Level Heading
1° Typical RMS accuracy < ± 30° / 1,5° < ±60°
Résolution: 0,1 °
- Gestion roulis / tangage
- Précision typique 1° < ± 30° inclinaison
- Compensation éléctronique de l'inclinaison
- Alimentation: 3,3 à 5 Vcc
- Consommation < 30 mA @ 3,3 V
- Routines de compensation "Hard/soft-iron"
- Liaison série (niveau TTL)
- Débit configurable de 4800 à 115000 bds
- Débit de sortie des données (jusqu'à 40 HZ)
- Module très robuste (10,000 G shock survival)
- Fonctionnement de 0 °C à +50 °C
- Gestion "nord réel" et "nord magnétique"
Composition de l'ensemble livré:
- Un module "OS5000-S"
- Un câble de liaison RS232
- Un câble de raccordement
- Un support pour 3 piles AA (piles non livrées)
- Un CD-ROM
Note: Ce module n'est pas conçu, ni prévu, pour être utilisé ou embarqué dans des applications aéronautiques. |
