Module microphone amplifié à gain réglable MAX4466

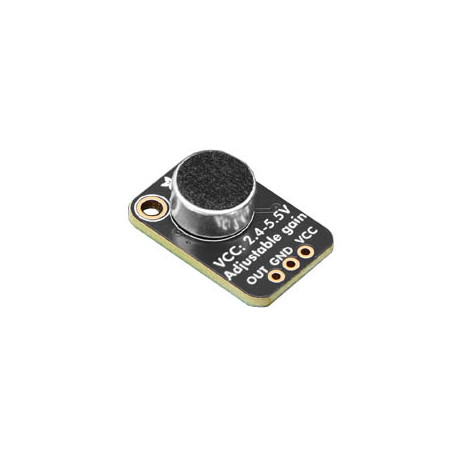

Ajoutez « une oreille » à vos projets avec ce module microphone électret amplifié très bien conçu. Ce module est livré pré-assemblé et testé, avec un microphone électret (bande 20 Hz – 20 kHz) soudé sur le circuit imprimé. L’amplification est assurée par la puce MAX4466, un amplificateur opérationnel optimisé pour ce type d’application, assurant une excellente immunité au bruit d’alimentation (le son est donc plus propre, moins “cracheux” que sur beaucoup d’autres modules).

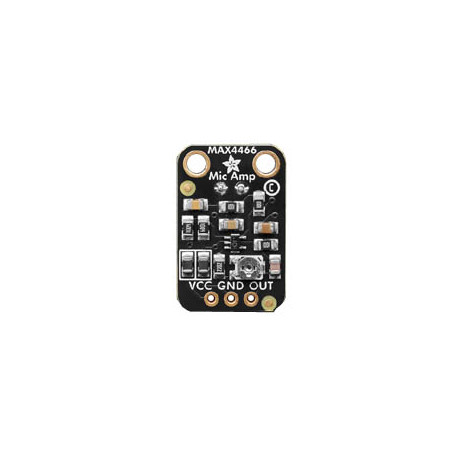

Sous le module se trouve un petit potentiomètre (trimmer) qui permet de régler le gain, de ×25 jusqu’à ×125. Cela couvre une large plage :

• à gain minimal, on obtient environ 200 mVpp pour une voix normale à ~15 cm, compatible avec une entrée “line level” sans saturation ;

• à gain maximal, on monte jusqu’à ~1 Vpp, utile pour alimenter directement un ADC de microcontrôleur avec un bon signal.

La sortie est rail-to-rail, ce qui permet d’atteindre environ 5 Vpp si le signal est fort. Le module fonctionne sous alimentation 2,4 à 5 VCC (idéalement la source la plus “propre” disponible, ex. la sortie 3,3 V d’un Arduino). La broche OUT restitue la forme d’onde audio, mais avec un biais DC à VCC/2 (c’est-à-dire la tension de repos est VCC/2). Si votre système exige une sortie AC (sans composante DC), il suffit d’ajouter un condensateur de découplage de 100 µF entre la sortie du module et l’entrée de votre circuit.

Ce module n’est pas conçu pour piloter des haut-parleurs directement. Il peut alimenter de petits écouteurs, mais pour un vrai haut-parleur, un amplificateur audio dédié est nécessaire. Par contre, il se connecte très bien à un ADC de microcontrôleur (Arduino, Raspberry Pi, etc.) pour des projets d’analyse audio, d’effets, de visualisation sonore ou de détection de bruit.

Caractéristiques techniques du module Mic Amp MAX4466

• Puce amplificatrice : MAX4466 à faible bruit

• Gamme de gain réglable : ×25 à ×125

• Microphone électret intégré (20 Hz – 20 kHz)

• Alimentation : 2,4 à 5 V DC

• Sortie : rail-to-rail, avec signal audio (biais DC VCC/2)

• Dimensions PCB : ~1,60 mm d’épaisseur + hauteur incluant le micro ~7,8 mm

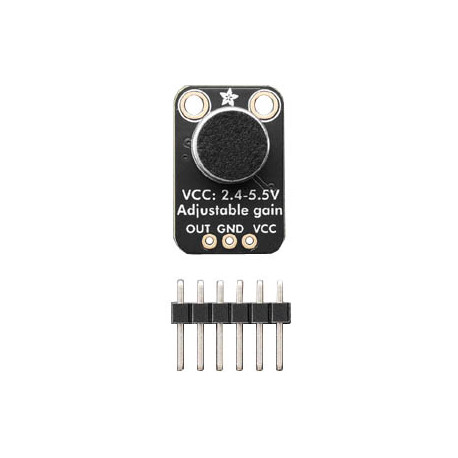

• Livré avec connecteur mâle au pas de 2,54 mm (à souder par vos soins)

• Conforme RoHS / normes R2 / EU 65

Cas d’usage / recommandations

• Projets audio interactifs (reconnaissance vocale, visualisation sonore)

• Enregistrements sonores légers, sampling

• Projets “audio-réactifs” (LED qui réagissent au son, etc.)

• Comme “préampli” pour micro électret avant envoi vers ADC ou traitement numérique
