Module accéléromètre/gyroscope 6 axes

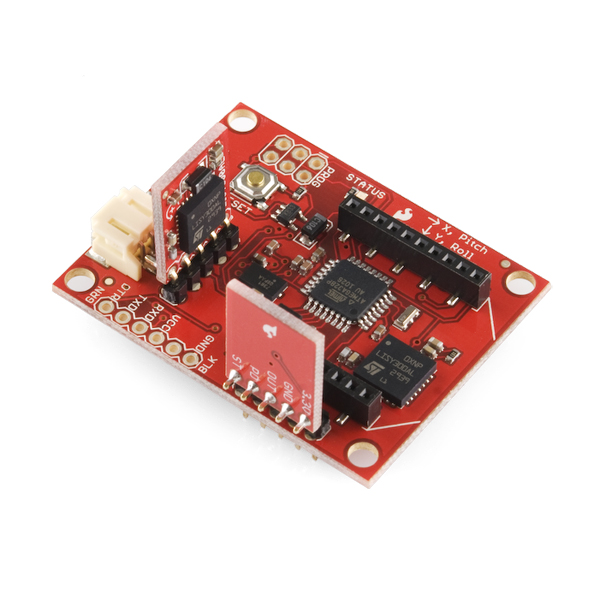

Cette petite platine électronique intègre un accélomètre 3 axes "MMA7260Q de Freescale™ associé à 3 gyroscopes 1 axe "LISY300AL" 300°s de chez ST™ ainsi qu'à un microcontrôleur ATmega 128 d'Atmel™.
L'ensemble vous offre ainsi une unité de mesure 6 axes extrêmement performante !
Le microcontrôleur récupère les informations des capteurs par l'intermédiaire de 6 entrées de conversion "analogique / numérique" 10 bits et les restitue sous la forme de trames ASCII ou binaires via une liaison série 115200 bps (niveau logique 3,3 V). Ces trammes peuvent être réceptionnées via votre microcontrôleur externe ou un compatible PC au travers d'un terminal de saisie (Hyperterminal par exemple) à condition d'utiliser un petit module de conversion "USB <> Série" proposé en option au bas de la page.
Il est également possible via ce module de conversion de visualiser sur votre PC, les données des capteurs grâce à une petit logiciel de test. Les codes sources des différents programmes sont disponibles en téléchargement.
A noter enfin que la platine dispose d'un support déstiné à recevoir un module radio XBee™ afin que vous puissiez récupérer les informations des capteurs à distance sans fil (voir modules radio en option en bas de page).
Caractéristiques:
- Alimentation: 3,4 à 10 Vcc
- Consommation: 24 mA (sans module radio)
- Sensibilité de l'accéléromètre configurable: 1,5 g / 2 g / 4 g ou 6 g
- Dimensions: 47 x 37 x 25 mm
|
