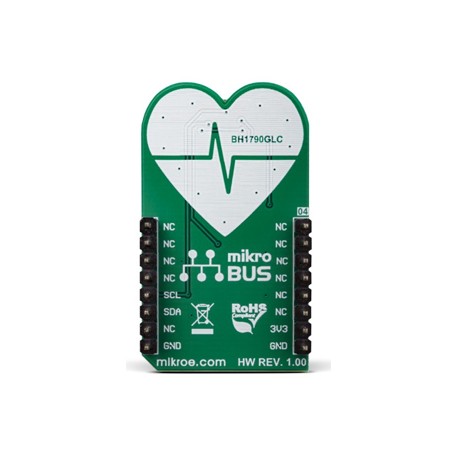

Capteur Heart Rate 6 Click MIKROE3215 pour suivi cardiaque expérimental

Le Heart Rate 6 Click MIKROE3215 est une carte Click™ équipée d'un biocapteur optique performant, idéale pour la surveillance expérimentale de la fréquence cardiaque (HRM) et les applications embarquées compactes.

Le Heart Rate 6 Click est une carte Click™ équipée d'un biocapteur optique conçu pour la surveillance de la fréquence cardiaque (HRM). Cette carte utilise un capteur spécialisé intégrant deux pilotes de LED et des éléments photosensibles particulièrement sensibles à la lumière verte. La lumière verte est couramment utilisée pour mesurer la dilatation des vaisseaux sanguins. Ainsi, le Heart Rate 6 est doté de deux LEDs vertes, pilotées par le BH1790GLC, un capteur intégré monolithique spécialement conçu pour la surveillance de la fréquence cardiaque.

Le Heart Rate 6 Click est une solution idéale pour le développement de divers appareils portables liés à la santé, comme les montres connectées, les smartphones, les tablettes, et d'autres applications nécessitant un format compact.

La carte est livrée avec le logiciel mikroSDK™ ainsi qu'une bibliothèque contenant toutes les fonctions nécessaires. Elle est fournie en tant que prototype entièrement testé et approuvé, garantissant un dispositif fiable et prêt à être utilisé sur une carte de développement.

Caractéristiques du capteur BH1790GLC

Les éléments photosensibles du capteur BH1790GLC sont placés derrière un filtre IRCUT, qui réduit l'influence du spectre infrarouge de la lumière. Un filtre vert supplémentaire limite encore davantage la réponse à la lumière verte, ce qui permet d'obtenir des mesures précises même avec des LEDs vertes classiques.

• Deux LEDs vertes pilotées par le capteur
• Fréquence d'impulsion programmable : 64 Hz ou 128 Hz
• Courant LED ajustable de 0 à 60 mA
• Deux durées d'impulsion : 0,3 ms ou 0,6 ms

Méthode de mesure photo-plethysmogramme (PPM)

Lorsque le sang circule dans les capillaires, ces derniers se dilatent et se contractent, modifiant ainsi leur indice de réflectance lumineuse. Cette base est utilisée pour le photo-plethysmogramme (PPM), une méthode de mesure volumétrique d’un organe, ici les vaisseaux sanguins. Le signal de fréquence cardiaque est calculé en fonction des variations de lumière verte réfléchie, captées par l’élément photosensible (PD). Le Heart Rate 6 Click permet de réaliser des lectures de HRM simplement en plaçant un doigt sur le capteur optique.

Utilisation dans des appareils IoT portables

Le Heart Rate 6 Click est équipé du BH1790GLC, un capteur intégré monolithique de ROHM Semiconductor, spécialement conçu pour les mesures PPM. Grâce à son haut niveau d'intégration et à sa faible consommation d'énergie, il est parfaitement adapté aux appareils IoT portables. En tant que carte Click™, il permet une évaluation facile, ainsi qu’un développement rapide d’applications et de micrologiciels.

Détection et traitement de la lumière

La lumière réfléchie est détectée par une photodiode, échantillonnée par un convertisseur analogique-numérique (CAN) 16 bits à faible bruit. Cette photodiode se trouve derrière deux filtres qui ne laissent passer qu’une bande étroite de lumière verte, comprise entre 520 nm et 560 nm. Le filtre supérieur IRCUT bloque la lumière infrarouge, tandis que le second filtre ne laisse passer que la lumière verte. Cela permet d’utiliser des LEDs avec un spectre de couleur plus large, réduisant les coûts de conception. Le Heart Rate 6 Click utilise cependant des LEDs vertes claires super lumineuses de KingBright, avec une réponse spectrale proche des propriétés de bande passante des filtres optiques. Cela maximise l’efficacité énergétique.

Connexion et compatibilité

• Connexion via interface I2C
• Compatible avec les niveaux logiques jusqu'à 3,3 V
• Résistances pull-up intégrées sur les lignes I2C

Les broches I2C du capteur sont connectées aux broches correspondantes du connecteur mikroBUS™. Avec les deux LEDs externes, ce sont les seuls composants nécessaires au fonctionnement du BH1790GLC.

Caractéristiques:

• Interface: I2C
• Capteur: BH1790GLC
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V / 5V
• Dimensions: 42,9 x 25,4 mm
• Poids: 19 g

AVERTISSEMENT: Le module MIKROE-3215 n'est PAS DESTINÉ À DES FINS MÉDICALES ni de diagnostic, ni de traitement ou ni de prévention d'une quelconque maladie. Les mesures et statistiques sont destinées uniquement à des fins éducatives et informatives. S'il est important de connaître votre pouls, consultez un médecin ou un professionnel de santé.
