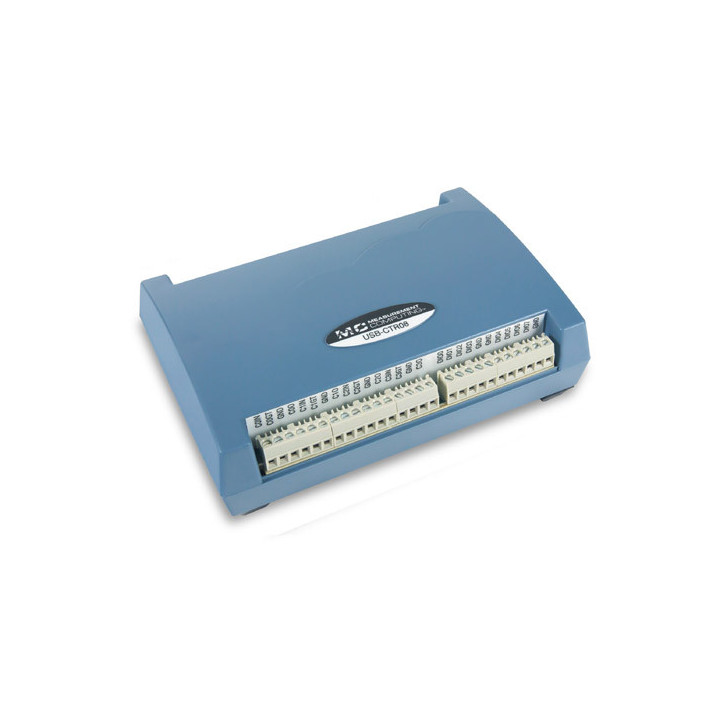

Boitiers Compteur / Timer MCC USB-CTR08

Boitiers Compteur / Timer MCC USB-CTR08

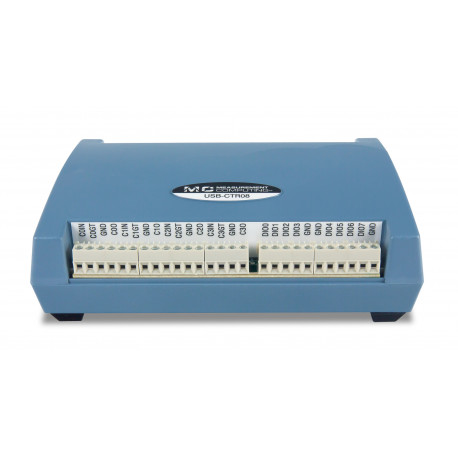

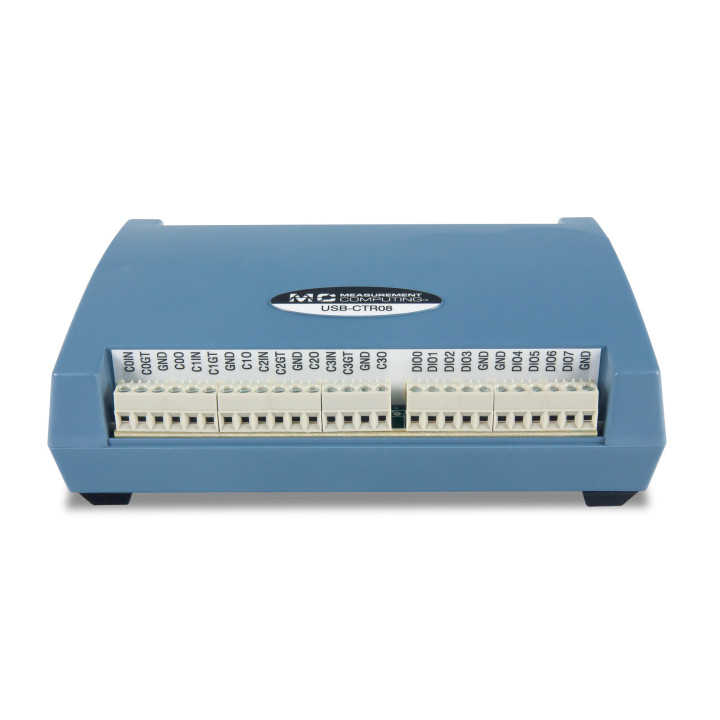

Vue avant du boitier Compteur / Timer MCC USB-CTR08

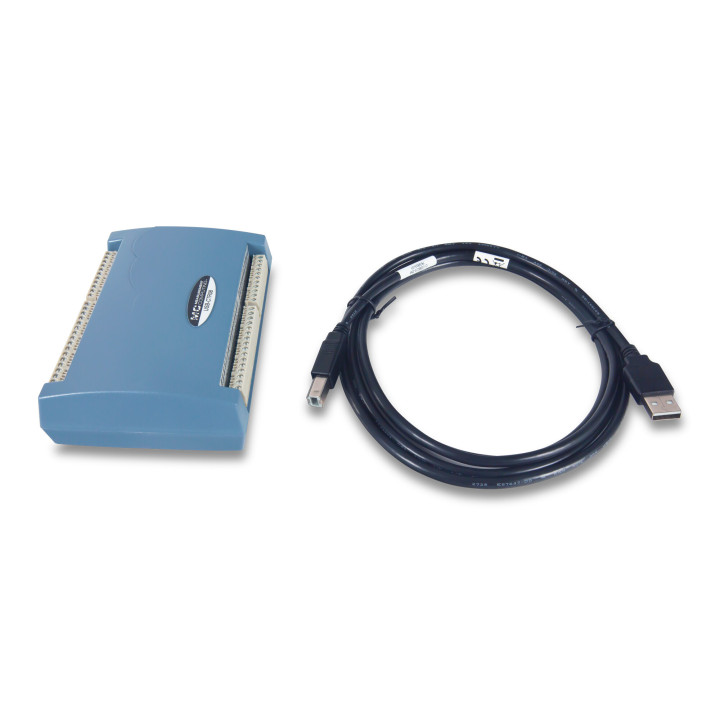

Détail du boitier Compteur / Timer MCC USB-CTR08

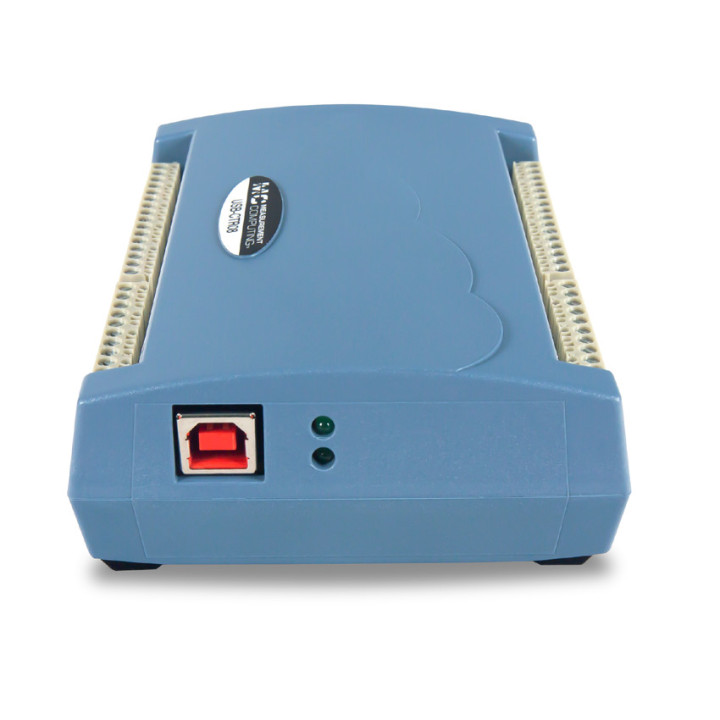

Vue de côté du boitier Compteur / Timer MCC USB-CTR08
    Boitiers Compteur / Timer MCC USB-CTR08
    Vue avant du boitier Compteur / Timer MCC USB-CTR08
    Détail du boitier Compteur / Timer MCC USB-CTR08
    Vue de côté du boitier Compteur / Timer MCC USB-CTR08
    6069-410-028
    En cours d'approvisionnement
    586,80 € TTC
    489,00 € HT

    Dont 0,07 € d'eco-participation déjà incluse dans le prix

    Le boitier Measurement Computing USB-CTR08 est un compteur / Timer haute vitesse à connexion USB. Ce dernier dispose de 8 entrées de compteur (fréquence d'entrée 48 MHz - résolution jusqu'à 64 bits - taux de balayage jusqu'à 8 Mo/s) intégrant plusieurs modes de compteur ainsi que 4 temporisateurs de modulation de largeur d'impulsion (PWM) et 8 ports d'E/S numériques.

       Frais de port à partir de 5.90 €   + d'infos



    Le boitier compteur / Timer USB CTR08 est alimenté par son port USB et il ne nécessite aucune alimentation externe. Ce boitier fournit des opérations de compteur/minuterie à grande vitesse synchronisées avec les fonctions d'E/S numériques.

    Le boitier USB-CTR08 à huit canaux offre des fréquences et des taux de balayage élevés, un filtrage anti-rebond, la prise en charge de plusieurs modes de comptage et une résolution sélectionnable par logiciel jusqu'à 64 bits. Le dispositif fournit également huit canaux d'E/S numériques configurables individuellement.

    L'USB-CTR08 prend en charge un débit global de 8 Mo/s. L'appareil peut être configuré pour n'importe quelle résolution jusqu'à 64 bits, éliminant ainsi le besoin de cascader des compteurs. Les débits de flux de données suivants pour ces paramètres de résolution courants sont pris en charge ; 16 bits : 4 Mé/s, 32 bits : 2 Mé/s, 64 bits : 1 Mé/s. Chaque canal de compteur a un point de connexion pour l'entrée du compteur, la sortie du compteur et la porte du compteur.

    Les entrées de compteur peuvent être lues de manière asynchrone sous le contrôle du programme ou de manière synchrone avec les entrées numériques dans le cadre d'un groupe de balayage numérique. Dans les deux cas, les compteurs peuvent être configurés pour fonctionner de l'une des manières suivantes ; le compteur se remet à 0 après chaque lecture, le compteur augmente ou diminue, puis revient à une limite définie par l'utilisateur, et le compteur compte jusqu'à ce que la limite définie par l'utilisateur soit atteinte. Les entrées de compteur peuvent surveiller simultanément les périodes de temps, les fréquences, les impulsions et d'autres occurrences incrémentielles déclenchées par des événements directement à partir de générateurs d'impulsions, d'interrupteurs de fin de course, d'interrupteurs de proximité et de capteurs magnétiques.

    Les portes de compteur utilisent des signaux d'entrée pour effacer un compteur, changer le sens du compteur ou démarrer/arrêter le comptage. Les options de porte sont sélectionnables par logiciel.

    Les sorties de compteur peuvent être utilisées pour contrôler ou transmettre des signaux à des appareils externes, ainsi qu'à des entrées de compteur, des portes de compteur ou des entrées numériques.

    L'USB-CTR08 prend en charge les modes d'entrée de compteur suivants ; mode totalisation (compteur d'événements), mode de mesure de période, mode de mesure de largeur d'impulsion et mode de mesure de synchronisation. Les modes d'entrée du compteur sont sélectionnables par logiciel. Certains modes incluent les valeurs de registre de limite maximale et de limite minimale, qui n'affectent pas directement le comptage actuel, mais définissent des limites dans certains modes pour déterminer le comportement du compteur.

    En mode de mesure de période, l'appareil mesure la période de tout signal à une entrée de compteur (CxIN). L'appareil compte le nombre entier de ticks qui composent la période, et les données renvoyées sont toujours le temps mesuré en ticks. La période de mesure est le temps d'un bord à l'autre, soit à la fois montante, soit à la fois descendante. Les données de période sont verrouillées dès qu'elles deviennent disponibles et sont acquises à la vitesse de lecture du compteur. Les données renvoyées sont interprétées comme un temps mesuré en ticks. Ces données représentent le nombre d'intervalles de taille de graduation comptés pendant la mesure de la période.

    En mode de mesure de largeur d'impulsion, l'appareil mesure le temps entre le front montant et le front descendant, ou inversement, sur un signal d'entrée de compteur (CxIN). La mesure est soit une largeur d'impulsion basse, soit une largeur d'impulsion haute, selon le réglage de détection de front. Chaque fois que la mesure de largeur d'impulsion est verrouillée à partir du compteur, le compteur est immédiatement effacé et activé pour compter le temps pour la largeur d'impulsion suivante. Les mesures de largeur d'impulsion sont verrouillées dès qu'elles sont disponibles. Les données renvoyées sont interprétées comme un temps mesuré en ticks. Ces données représentent le nombre d'intervalles de taille de tick comptés pendant la mesure de la largeur d'impulsion.

    En mode temporisation, l'appareil mesure le temps entre un événement sur l'entrée du compteur (CxIN) et un événement ultérieur sur la porte du compteur (CxGT), tel que le front montant ou descendant d'un événement par rapport au front montant ou descendant de un autre événement (basé sur le paramètre de détection de bord).

    L'USB-CTR08 est doté d'un circuit anti-rebond qui élimine les transitoires induits par les commutateurs qui sont généralement associés aux dispositifs électromécaniques, notamment les relais, les commutateurs de proximité et les encodeurs. Toutes les options de filtre anti-rebond sont sélectionnables par logiciel. Vous pouvez sélectionner un temps anti-rebond, un mode anti-rebond et une sensibilité au front montant ou descendant. Chaque canal peut être anti-rebond avec 16 temps anti-rebond programmables dans la plage de 500 ns à 25,5 ms. Le signal du tampon peut être inversé avant qu'il n'entre dans le circuit anti-rebond. L'inverseur est utilisé pour rendre sensible le front montant ou le front descendant de l'entrée.

    L'USB-CTR08 dispose de huit lignes d'E/S numériques. Les connecteurs d'E/S numériques peuvent détecter l'état de n'importe quelle entrée de niveau TTL.

    Le boitier USB-CTR08 comprend quatre sorties de minuterie 32 bits. Chaque temporisateur peut générer une impulsion de largeur programmable avec une fréquence sélectionnable par logiciel dans la plage de 0,02235 Hz à 48 MHz. Aux fréquences plus élevées, la fréquence de sortie du temporisateur et le rapport cyclique dépendent de l'impédance de charge et de l'alimentation. Le taux de sortie du temporisateur et la largeur d'impulsion peuvent être mis à jour de manière asynchrone à tout moment ; cependant, cela se traduit par un flux d'impulsions qui n'est pas continu.

    Les utilisateurs peuvent rythmer l'acquisition synchrone des données du compteur par l'horloge embarquée ou par une horloge externe connectée au connecteur d'entrée d'horloge externe.

    La prise en charge logicielle comprend DAQami, une application prête à l'emploi en option pour l'enregistrement de données, la visualisation et le signal génération. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® et Python™.


    Caractéristiques:
    - 8 entrées compteur
    - Fréquence d'entrée maximale de 48 MHz
    - Résolution sélectionnable par logiciel jusqu'à 64 bits
    - Taux de balayage global de 8 Mo/s
    - Prend en charge les modes d'entrée Totalize, Period, Pulsewidth et Timing counter
    - Quatre temporisateurs de modulation de largeur d'impulsion (PWM) indépendants
    - Canaux d'E/S numériques configurables sur huit bits
    - Lectures synchrones à grande vitesse des entrées numériques et de compteur
    - Accessoire inclus avec chaque boitier : câble USB


    Documentations:
    · Présentation du logiciel MCC
    · Téléchargements de logiciels MCC
    · Exemples de programmes MCC

    · Manuel du boitier USB-CTR08
