Basé sur un GNSS L76K, ce petit module de géolocalisation offre un suivi global via GPS, BeiDou, GLONASS et QZSSGNSS depuis l'interface UART d'un module XIAO ou QT Py (non livrés).

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos

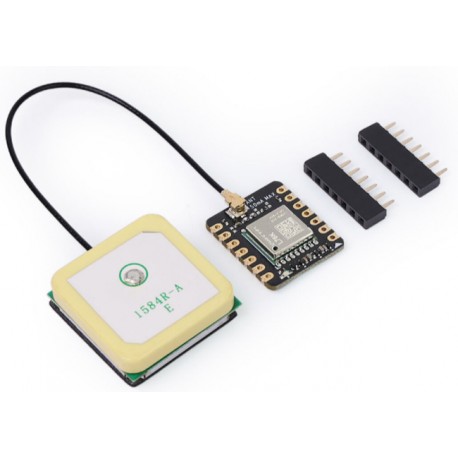

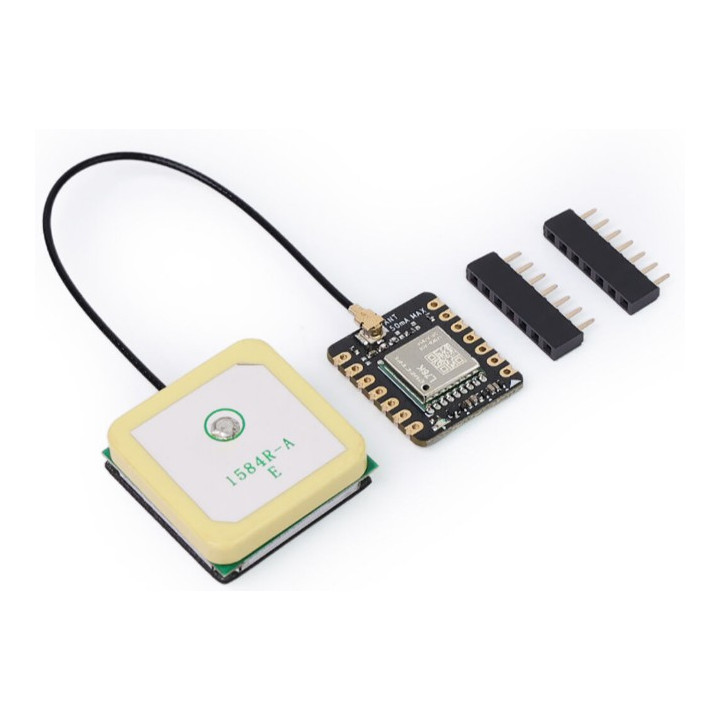

Livré avec 2 connecteurs femelles 7 broches au pas de 2,54 mm (à souder par vos soins), ce petit module de géolocalisation basé sur un récepteur GNSS L76K offre un suivi global via GPS, BeiDou, GLONASS et QZSSGNSS depuis l'interface UART d'un module XIAO ou QT Py (non livrés)

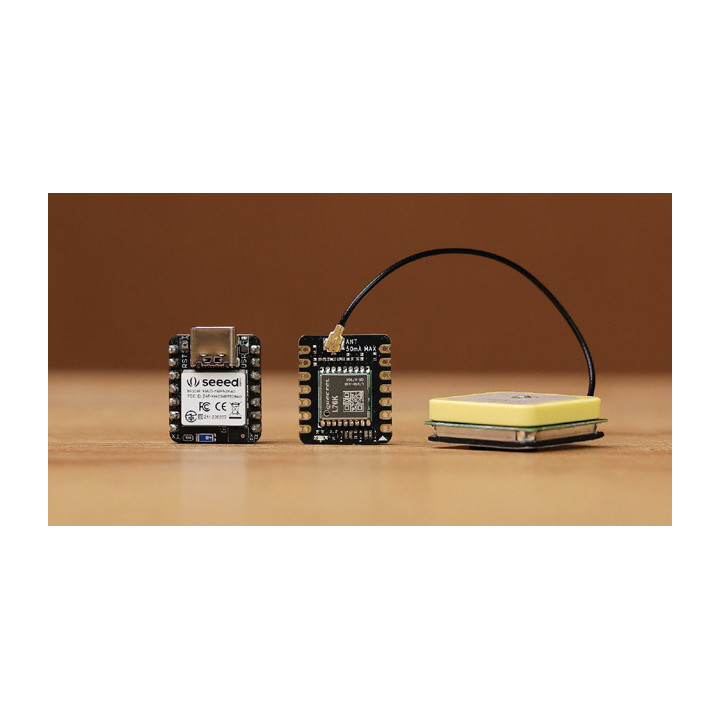

Le module XIAO (proposé en option) est prévu pour venir s'enficher sur les connecteurs femelles du module GNSS.

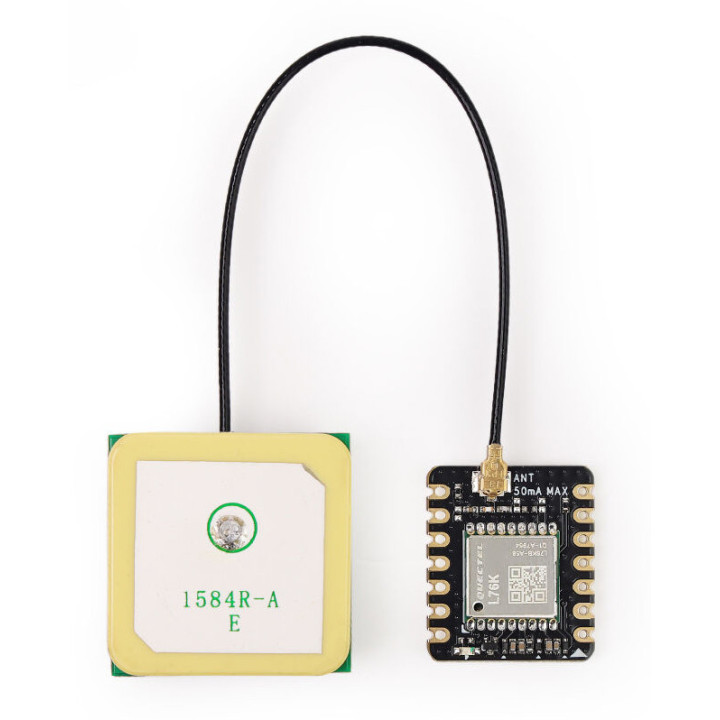

Le module GNSS est livré avec une antenne active à sortie sur câble coaxial de 10 cm avec connecteur UFL (à clipser sur le connecteur UFL du module GNSS)

La faible consommation du module GNSS (360 µA en veille) se prête parfaitement pour des applications embarquées, robotique, etc..

Des exemples de code sources sont disponibles pour l'interface IDE Arduino dans le guide démarrage.

Caractéristiques du module de géolocalisation GNSS pour XIAO:

  • Alimentation: 3,3 V via module XIAO (non livré)
  • Module de géolocalisation : GNSS L76K
  • Consommation (avec antenne) :
    • 41 mA  (auto-acquisition et suivie)
    • 360 µA (en veille)
  • Bandes GNSS supportées:
    • GPS L1 C/A: 1575,42 MHz
    • GLONASS L1 : 1602 MHZ
    • BeiDou B1 : 1561,098 MHz
  • Précision:
    • Position : 2 m CEP
    • Vitesse : 0,1 m/s
    • Accélération : 0,1 m/s²
    • Durée : 30 ns
  • Nombre de canaux :
    • 32 en suivie
    • 72 en acquisition
  • Avec led d'état
  • Antenne active (livrée)
    • Bande de fréquence: 1559 à 1606 MHz
    • Sortie sur câble coaxial RF 1.13 (10 cm)
    • Avec connecteur U.FL
  • Interface UART
    • Débit : 9600 à 115200 bps (9600 par défaut)
    • Fréquence de rafraichissement: 1 Hz (par défaut) à 5 Hz (max.)
    • Protocole : NMEA 0183
  • Piste pour batterie (non livrée)
  • Dimensions: 21 x 18 mm
